53mm倒置式夜视图像增强管结构设计

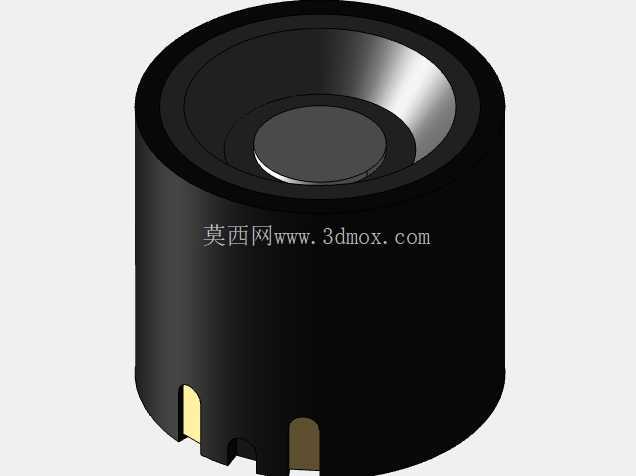

　　从实际应用场景来看，这类倒置结构的像增强管多用于单兵头戴夜视仪、手持夜间观测镜、车载辅助夜视系统以及部分工业低照度视觉检测设备中，核心作用是将夜间或封闭无光环境下的微弱可见光、近红外光信号通过光电阴极转换为电子束，经微通道板倍增后轰击荧光屏输出人眼可识别的清晰图像，解决低照度环境下的视觉感知受限问题。从结构设计逻辑来看，该器件采用圆柱形金属陶瓷封装外壳，外壳侧壁做黑色哑光阳极氧化处理，可最大限度减少镜筒内部的杂散光反射，避免杂光进入荧光屏形成眩光影响观测清晰度。在低照度夜视观测类光电设备的结构开发流程中，像增强管作为核心光电转换器件，其外形尺寸、安装接口的匹配度直接决定整套夜视装置的光路校准效率与结构紧凑度。本次拆解建模的EEV产P8306C型倒置像增强管，采用53mm标准通光口径设计，安装边界尺寸与Mullard XX1306型器件完全兼容，可直接替换同规格老旧器件完成夜视设备的性能升级，无需额外调整镜筒的安装腔体与压圈结构，能大幅降低存量夜视装备的维护改造成本。

　　器件入射端设计有内凹的光学窗口安装位，窗口边缘做倒角过渡，既可以避免安装时压圈刮伤光学窗口镀膜，也能预留出光学滤光片的叠加安装空间，方便使用者根据使用场景选配不同通光波段的滤光元件。器件尾部的供电引脚采用侧向引出设计，两个镀金供电触点分布在外壳侧壁的缺口位置，这种侧向出线的结构相比尾部轴向出线的设计，能有效缩短器件整体轴向长度，适配短镜身的紧凑型夜视设备结构设计，同时镀金触点可降低长期使用后的接触电阻，避免潮湿环境下触点氧化导致的供电不稳问题。

　　建模过程中需要重点把控几个关键尺寸公差：首先是外壳的外径公差，需要控制在±0.02mm范围内，保证与镜筒内壁的间隙配合精度，间隙过大会导致器件在镜筒内出现径向偏移，引出入射光轴与目镜光轴不同轴，出现观测画面边缘模糊、视场偏移的问题；间隙过小则会导致安装时压入阻力过大，甚至挤压陶瓷外壳造成器件开裂损坏。其次是入射窗口端面到尾部定位台阶的轴向尺寸，这个尺寸直接决定了物镜后截距的匹配精度，建模时需要严格按照实物测量值还原，否则会出现物镜对焦行程不足、无穷远目标无法合焦的问题。另外侧壁供电触点的凸出高度、周向位置也需要精准还原，保证安装后触点能与镜筒内的供电弹片可靠接触，避免出现供电时通时断的故障。

　　从实际选型适配的角度来说，这类53mm口径的倒置像增强管属于二代夜视器件的通用规格，除了可替换同型号的XX1306器件外，也可通过定制转接环适配部分原本使用18mm口径像增强管的小型夜视设备，不过转接过程中需要重新计算物镜的焦距匹配关系，避免出现视场暗角。在结构装配环节，该器件的安装通常采用前端压圈固定、尾部弹性缓冲垫支撑的方式，缓冲垫一般选用硅橡胶材质，既可以抵消使用过程中的冲击振动，也能避免刚性挤压损坏器件尾部的真空密封结构。建模时还原的外壳侧壁的细小定位凹槽，是用于与镜筒内壁的定位凸台配合，防止器件在镜筒内发生周向转动，拉扯供电引线造成断线故障。需要注意的是，这类真空封装的光电器件对安装应力十分敏感，建模时不要在外壳表面设计额外的打孔、切削结构，避免破坏真空层导致器件直接报废。在工业低照度视觉检测场景中使用该器件时，通常会在入射端加装窄带红外滤光片，配合850nm红外补光灯实现无可见光干扰的在线检测，此时器件的安装结构需要额外预留滤光片的安装槽位，槽位与入射窗口之间要预留0.1mm左右的间隙，避免滤光片热胀冷缩挤压窗口造成破损。
