KM1-1小型自复位按钮开关结构

这款KM1-1小型按钮开关属于低压控制类基础电气元件，在工业控制回路、小型机电设备、民用电器控制场景中应用十分广泛，主要用于额定电压不超过250V、额定电流不超过4A的交直流电路通断切换，属于单极转换式无锁止按钮，按下时触发触点切换，松开后自动复位至初始状态，不会保持在按下位置，适合需要瞬时触发信号的控制场景，比如设备点动控制、信号触发、回路瞬时通断等工况。

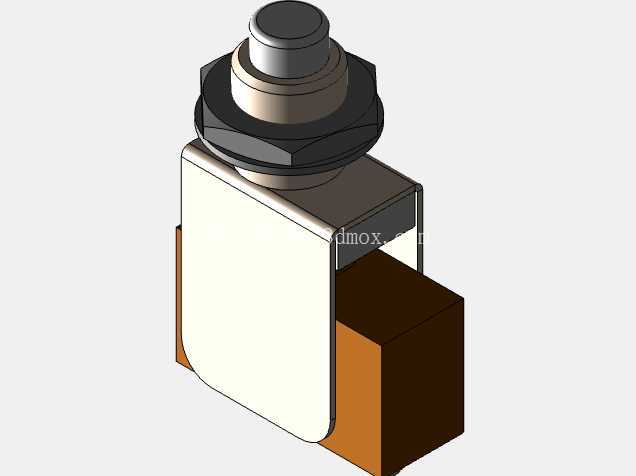

从结构设计来看，这款按钮采用顶部按压式操作结构，操作头为圆柱形金属按压帽，下方设置六角锁紧螺母结构，用于面板安装时的锁紧固定，安装时可直接穿过设备面板的预留安装孔，通过六角螺母从面板背面锁紧，安装固定方式简单可靠，适配常规厚度的设备面板、电控箱门板安装场景。主体部分采用框架式包覆结构，触点组件内置在绝缘基座内，外部的金属框架既起到结构防护作用，也能提升整体结构强度，避免安装、使用过程中受外力导致内部触点错位。接线端采用块状接线结构，可适配常规导线压接，接线操作空间充足，能满足多股软线、单股硬线的接线需求，接线后接触可靠，不会出现松脱、接触不良的问题。

设计过程中首先考虑的是小尺寸安装场景的适配需求，整体结构紧凑，占用安装空间小，适合在小型电控设备、手持控制装置、密集排布的控制箱内使用，不会占用过多的面板与内部安装空间。触点部分采用单极转换触点设计，具备一组常开常闭转换触点，按下按钮时公共端与常开端接通、与常闭端断开，松开后自动复位，可同时实现回路的断开与接通控制，满足多数基础控制回路的触点需求，无需额外扩展触点模块。绝缘部分采用耐温绝缘材质，可满足常规低压电气的绝缘耐压要求，避免使用过程中出现漏电、击穿等安全问题，金属部件均做了防锈处理，在常规工业环境、室内民用环境下长期使用不会出现锈蚀问题，操作手感清晰，按压行程适中，按下与复位过程中无卡滞，触点通断干脆，不会出现接触抖动导致的回路误触发问题。

从安装边界来看，这款按钮的面板安装开孔为标准圆形开孔，锁紧螺母的对边尺寸适配常规扳手操作，安装后操作头突出面板的高度适中，既方便操作人员按压操作，也不会因为突出过高容易被误碰。主体部分在面板后方的占用深度较小，即使是内部空间紧凑的小型控制盒也能顺利安装，接线端的位置设置合理，接线后导线不会与周边其他元件产生干涉，整体结构的抗振动性能良好，在设备运行产生常规振动的工况下，不会出现触点误动作、接线松脱的问题，可适配多数移动设备、固定式工业设备的使用需求。

在实际选型应用中，这类小型自复位按钮常被用于设备的启动点动、停止触发、信号复位、功能切换等场景，相比大尺寸控制按钮，它的体积更小，适合在空间有限的操作面板上密集排布，同时触点容量可满足多数小功率控制回路的需求，无需额外加装中间继电器即可直接驱动小型继电器、指示灯等负载，简化控制回路的结构。建模过程中完整还原了按钮的各部件装配关系，从顶部按压帽、锁紧螺母、绝缘基座到内部触点框架、接线端子的结构都做了准确还原，各部件的配合间隙、装配位置都符合实际产品的尺寸公差要求，可直接用于电控箱面板布局设计、设备操作部分的结构干涉检查、控制回路的虚拟装配验证，帮助设计人员在设计阶段就确认按钮的安装空间、操作位置是否合理，避免实际加工装配时出现安装干涉、操作不便的问题。
