单极瞬动式常开按钮开关结构设计

在工业电气控制回路的设计选型中，这类单极瞬动常开按钮是应用覆盖极广的基础控制元件，从低压配电柜的面板操作、小型机电设备的启停触发，到自动化产线的手动干预工位、特种设备的信号输入点位，都能见到这类结构紧凑的按钮身影。不同于自锁式按钮需要保持触发位置的结构设计，瞬动结构的核心逻辑是依靠内部复位弹性件提供回弹力，仅在操作人员施加按压力的行程区间内保持触点导通，外力撤除后立刻复位断开回路，这种特性刚好匹配点动控制、信号触发这类不需要持续保持导通状态的工况，能避免误操作导致的设备持续运行风险。

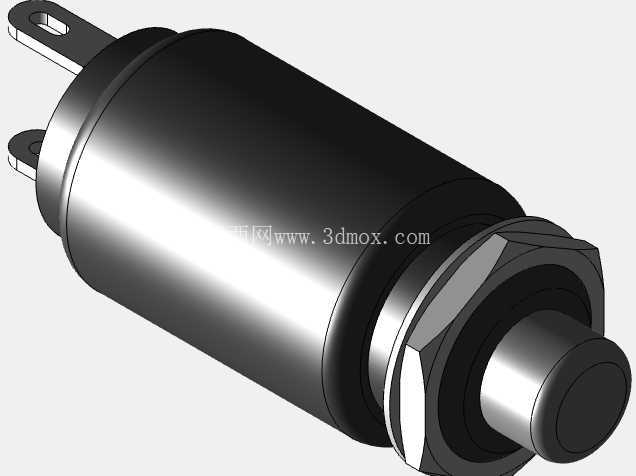

从结构设计的角度拆解这款按钮，整体采用圆柱式主体外壳，外壳选用金属材质做表面氧化处理，兼顾结构强度与工业场景下的抗磨损、抗腐蚀能力，前端伸出的按压帽做了圆弧收边处理，按压接触面的直径匹配成年人手指的按压接触范围，按压力度控制在适合手动操作的区间，不会出现按动过硬导致操作疲劳，也不会因弹力过软出现误触发。后端的两个插片式接线端子采用平行排布设计，端子片厚度适配常规的冷压接线端子规格，接线时不需要额外做转接处理，插片根部做了圆弧过渡加强，避免接线或震动过程中端子从根部断裂，端子伸出主体的长度预留了足够的接线操作空间，不会出现接线后导线与安装面板干涉的问题。

安装边界的设计上，这款按钮采用螺纹式安装结构，主体中部的外螺纹适配标准的面板开孔尺寸，配套的锁紧螺母可以在不同厚度的安装面板上完成固定，从薄型的塑料操作面板到厚度较大的金属机柜门板都能适配，安装时只需要在面板上开出对应直径的圆孔，将按钮从面板正面穿入，背面拧上锁紧螺母即可完成固定，不需要额外设计复杂的安装固定结构，能大幅简化面板的加工与装配流程。按钮的整体轴向长度控制得十分紧凑，安装完成后背面突出面板的尺寸很小，不会占用柜内过多的布线空间，适合在排布密集的操作面板上使用，相邻按钮之间的安装间距可以控制在较小的范围，提升操作面板的空间利用率。

触点部分的设计围绕参数要求做了匹配，针对阻性负载与感性负载的不同通断能力做了结构优化，触点材质选用耐电弧烧蚀的合金材料，在额定电压下的通断过程中能减少电弧对触点表面的侵蚀，延长按钮的实际使用寿命。内部的复位弹簧采用不锈钢材质，在宽范围的环境温度下都能保持稳定的弹力输出，不会因为低温出现弹力下降、高温出现弹力衰减的问题，适配工业场景中复杂的环境温度变化。外壳的密封结构做了针对性设计，能在较高湿度的环境中正常工作，避免潮气进入内部导致触点氧化接触不良，满足多数工业现场的环境使用要求。

建模过程中需要重点关注几个配合尺寸的公差控制：按压帽与主体外壳之间的滑动配合间隙要控制在合理范围，间隙过大会出现按压过程中的卡滞，间隙过小则容易因为加工误差导致按压不顺畅；螺纹部分的公差要匹配标准螺纹规范，保证锁紧螺母能顺畅拧入同时不会出现松动；接线端子的位置度要保证与外壳的同轴度，避免安装后端子出现偏斜影响接线。整体结构没有多余的复杂零件，零件数量少，装配流程简单，适合批量生产加工，同时后期维护更换也十分便捷，不需要复杂的工具就能完成拆卸更换，能降低设备运维的时间成本。在实际的设备布线过程中，这类单极按钮通常用来接入控制回路的信号输入端，不需要承载主回路的大电流，因此紧凑的结构完全可以满足载流要求，同时金属外壳还能提供一定的电磁屏蔽能力，减少周边强电线路对信号回路的干扰，提升控制回路的工作稳定性。
