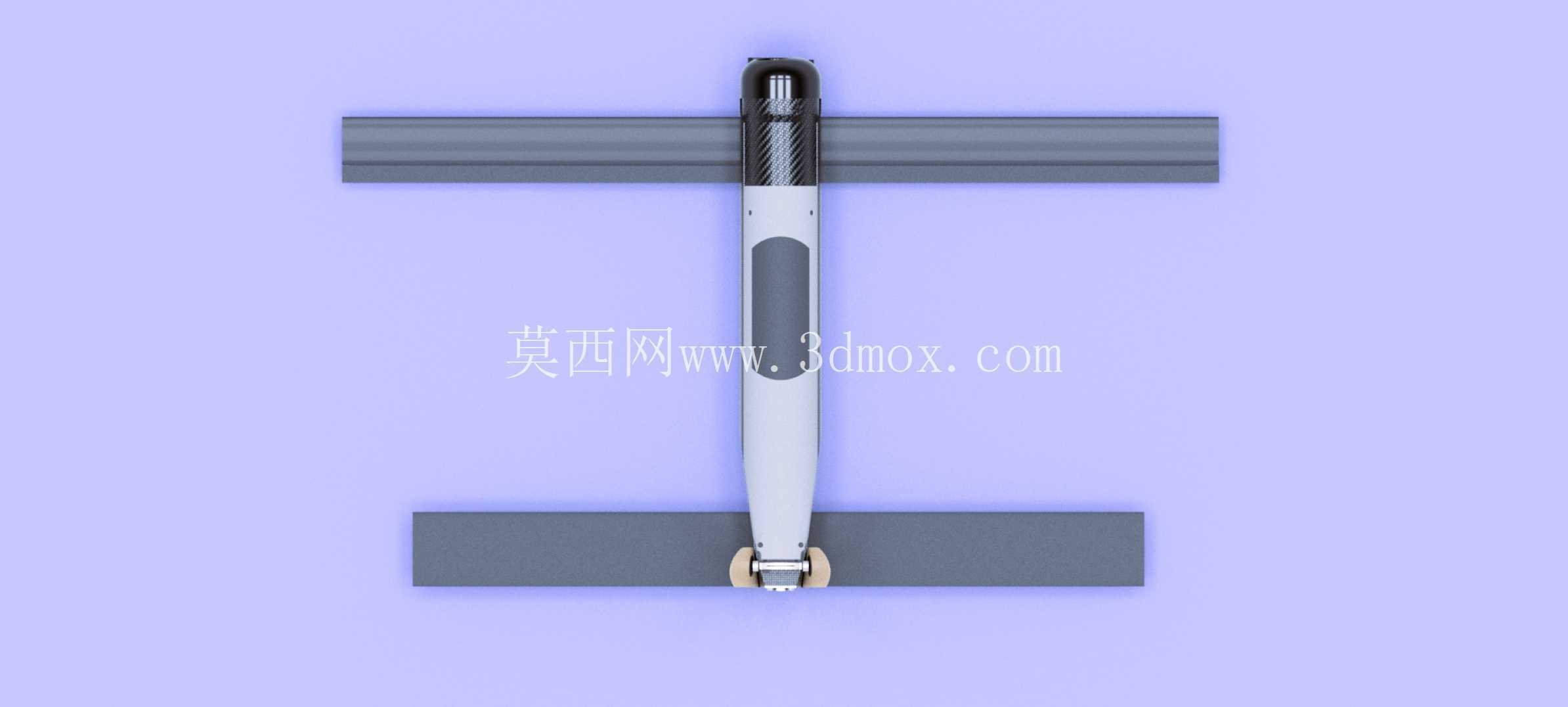

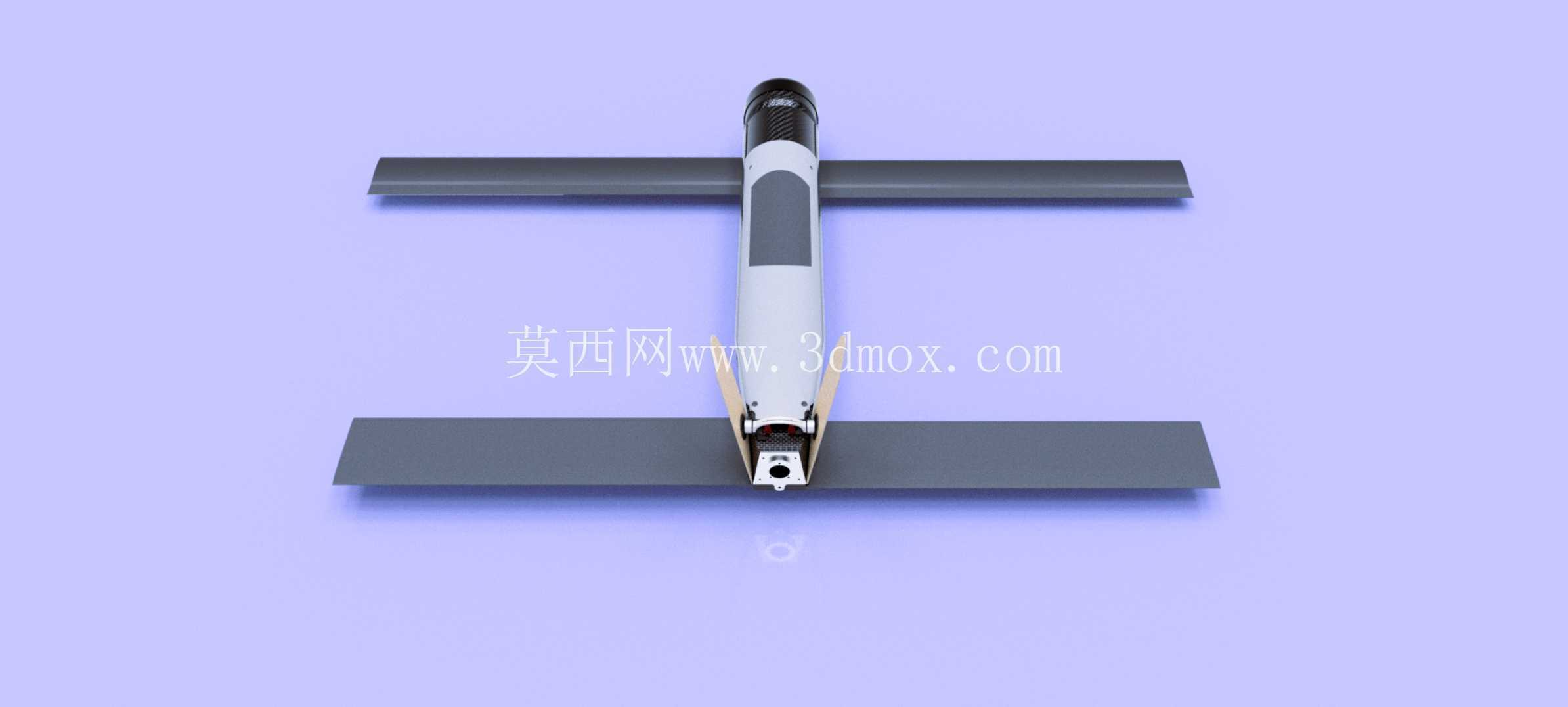

弹簧刀300巡飞无人机结构三维建模

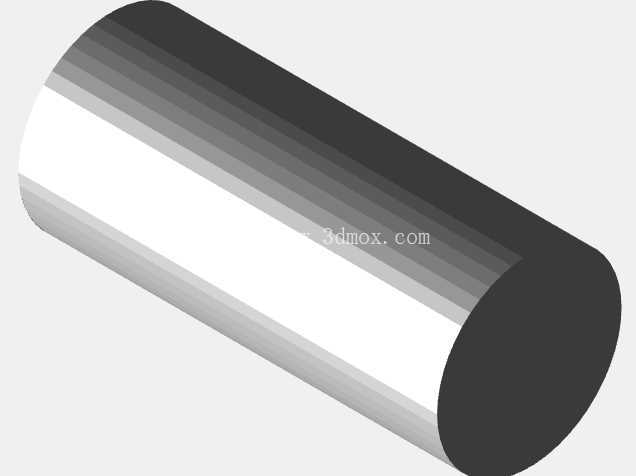

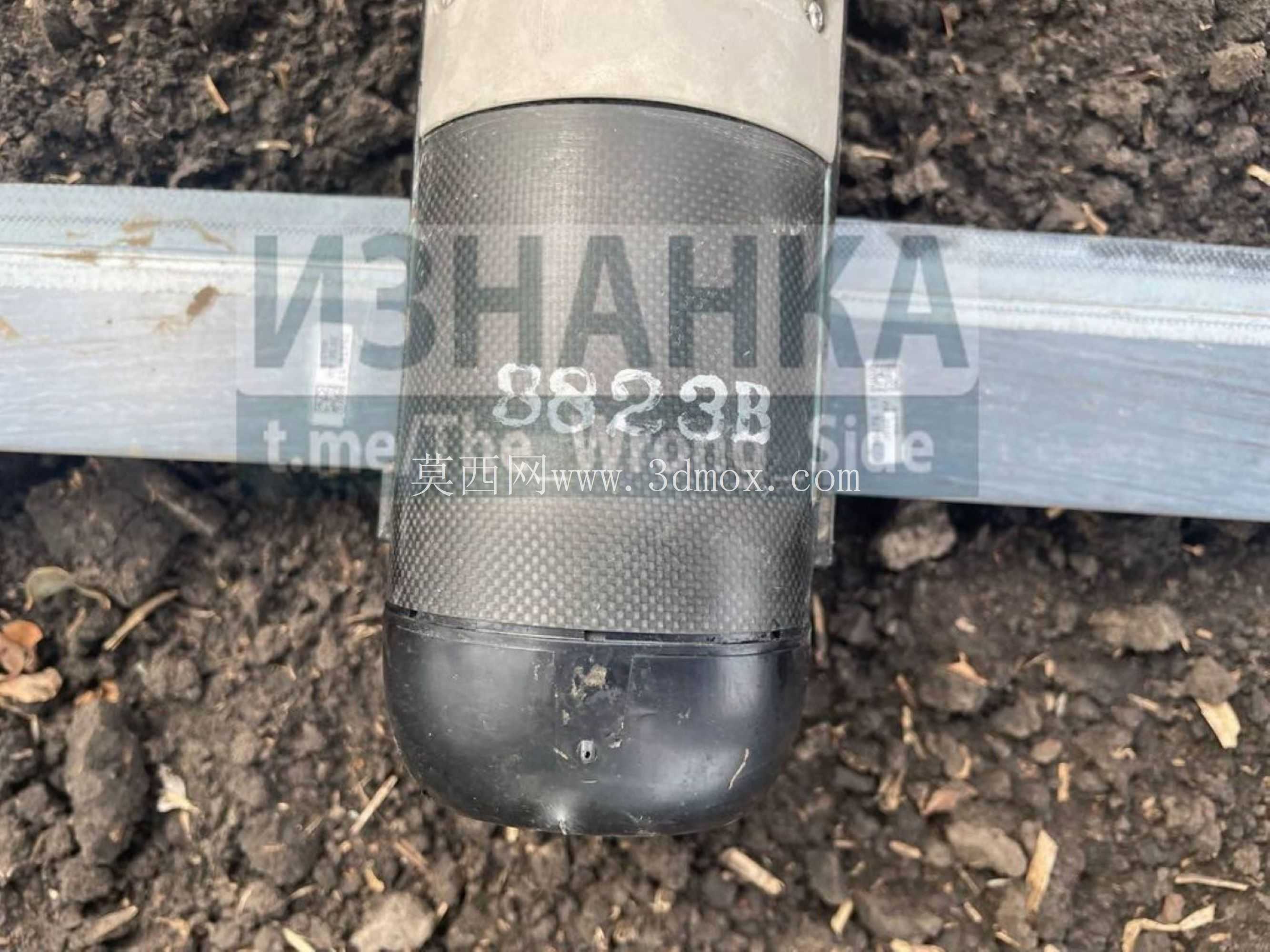

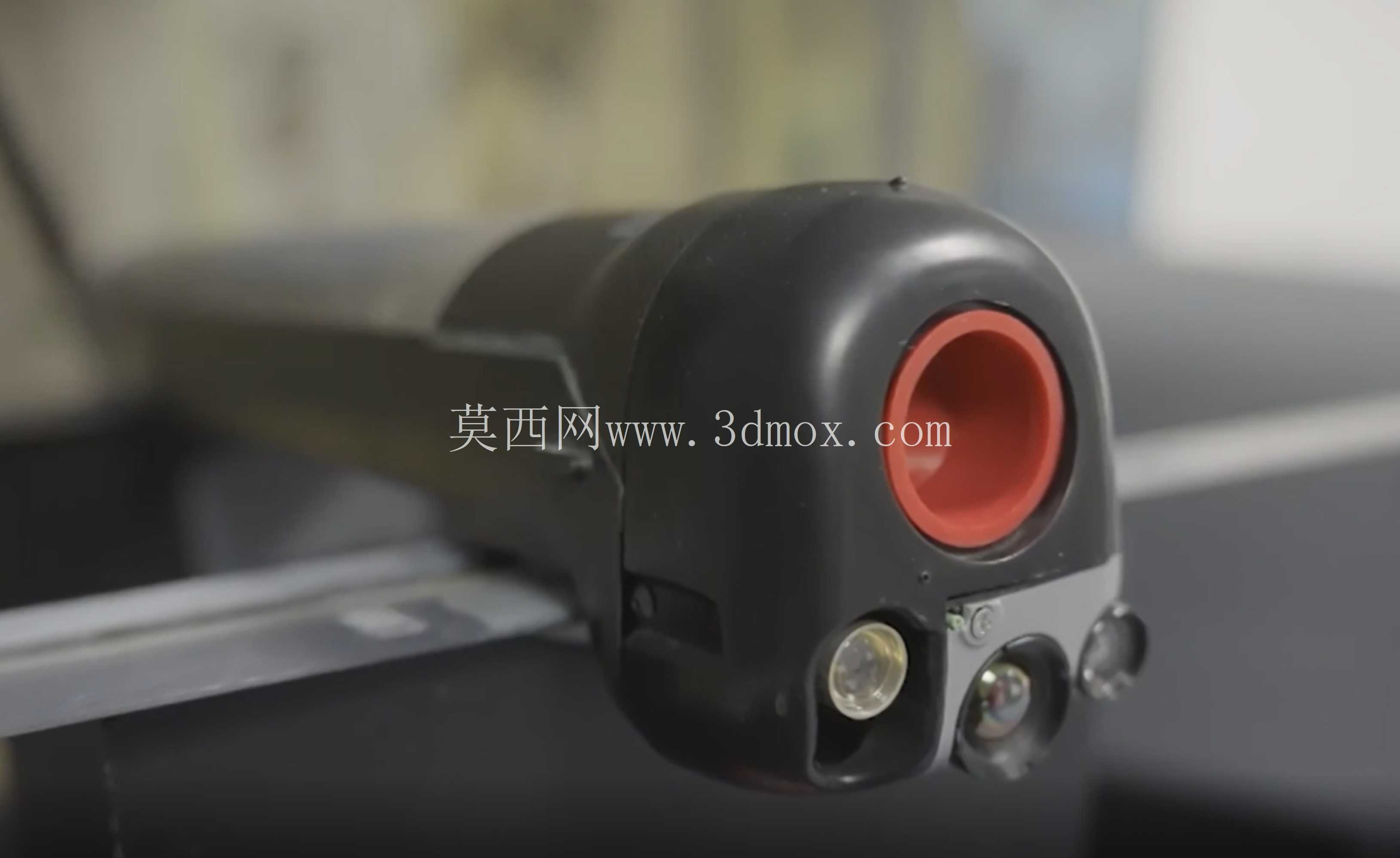

　　本次建模的折叠翼巡飞无人机，整体采用管式发射适配的紧凑圆柱构型，未展开状态下所有翼面完全收束于机身周向，整体外轮廓直径控制在单兵携行筒的适配尺寸范围内，可直接装入标准单兵发射管，无需额外拆装调整，适配前线班组快速携行、快速部署的使用需求。从结构设计逻辑来看，机身前段为任务载荷与导引模块舱段，该段外壳做了耐磨抗冲击处理，头部预留多类传感器安装位，可根据任务需求换装不同的导引组件，舱段与机身主体采用快拆卡扣连接，维护更换时无需拆解整机走线，可在野外无专用工具条件下完成模块更换。

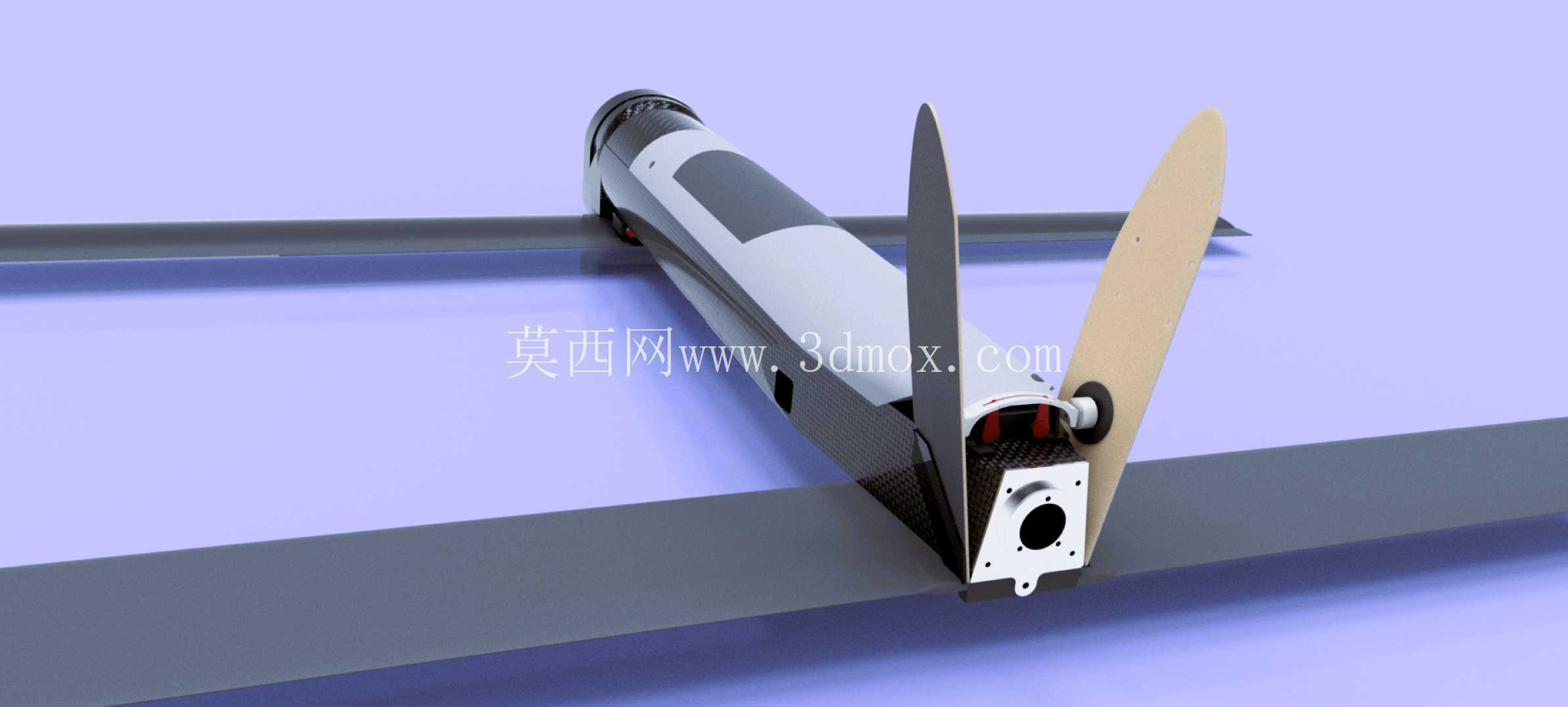

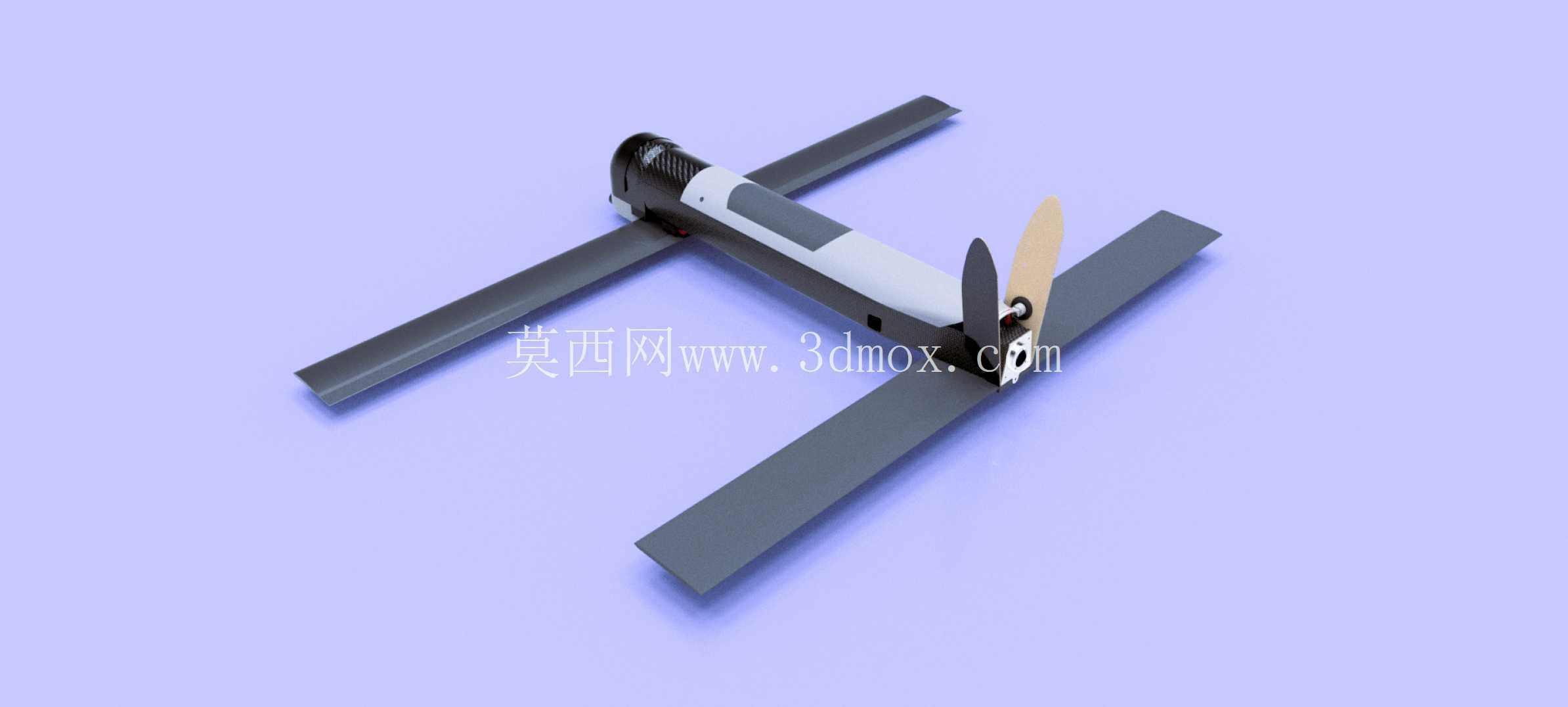

　　机身中段为动力储能与飞控核心舱，该段做了重心配平优化，所有核心元器件的安装位都围绕机身中轴线对称布置，避免飞行过程中出现偏航力矩，舱段内部预留走线槽，所有线缆均沿槽体布置，避免折叠翼展开过程中剐蹭线路。机身后段为推进动力舱，尾部布置后置螺旋桨动力单元，螺旋桨在携行状态下完全收折贴附于尾段外壳，发射出筒后在气流与离心力作用下自动展开，无需额外作动机构，大幅降低结构复杂度与故障概率。

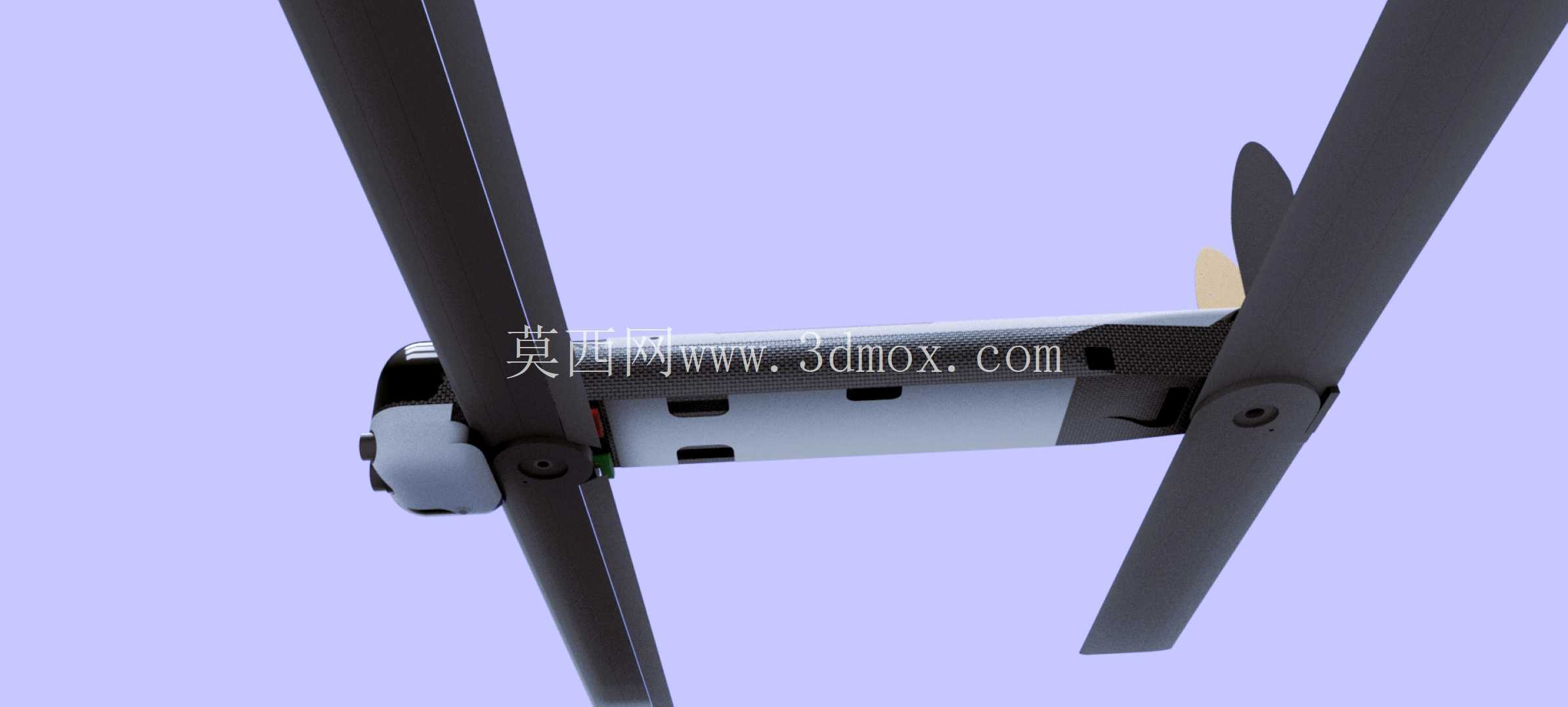

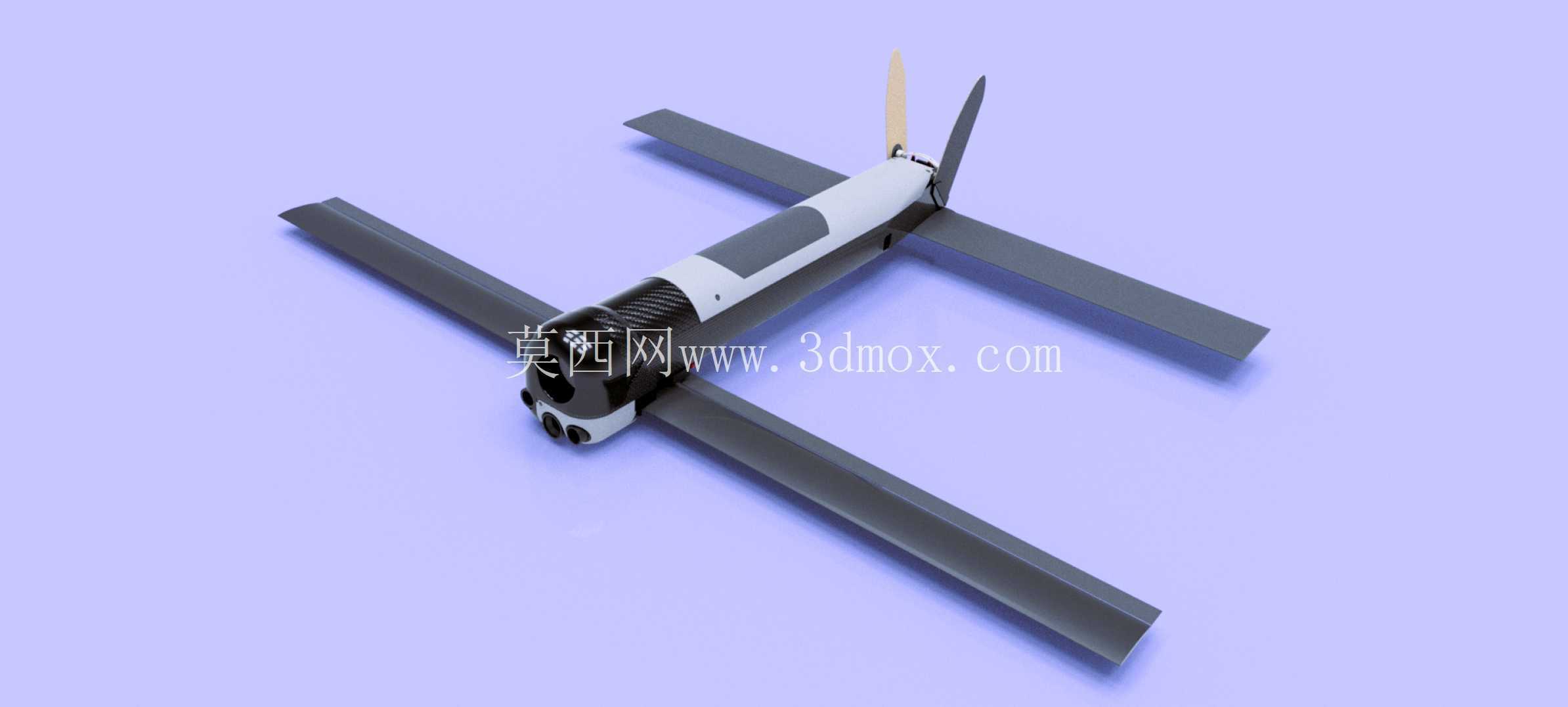

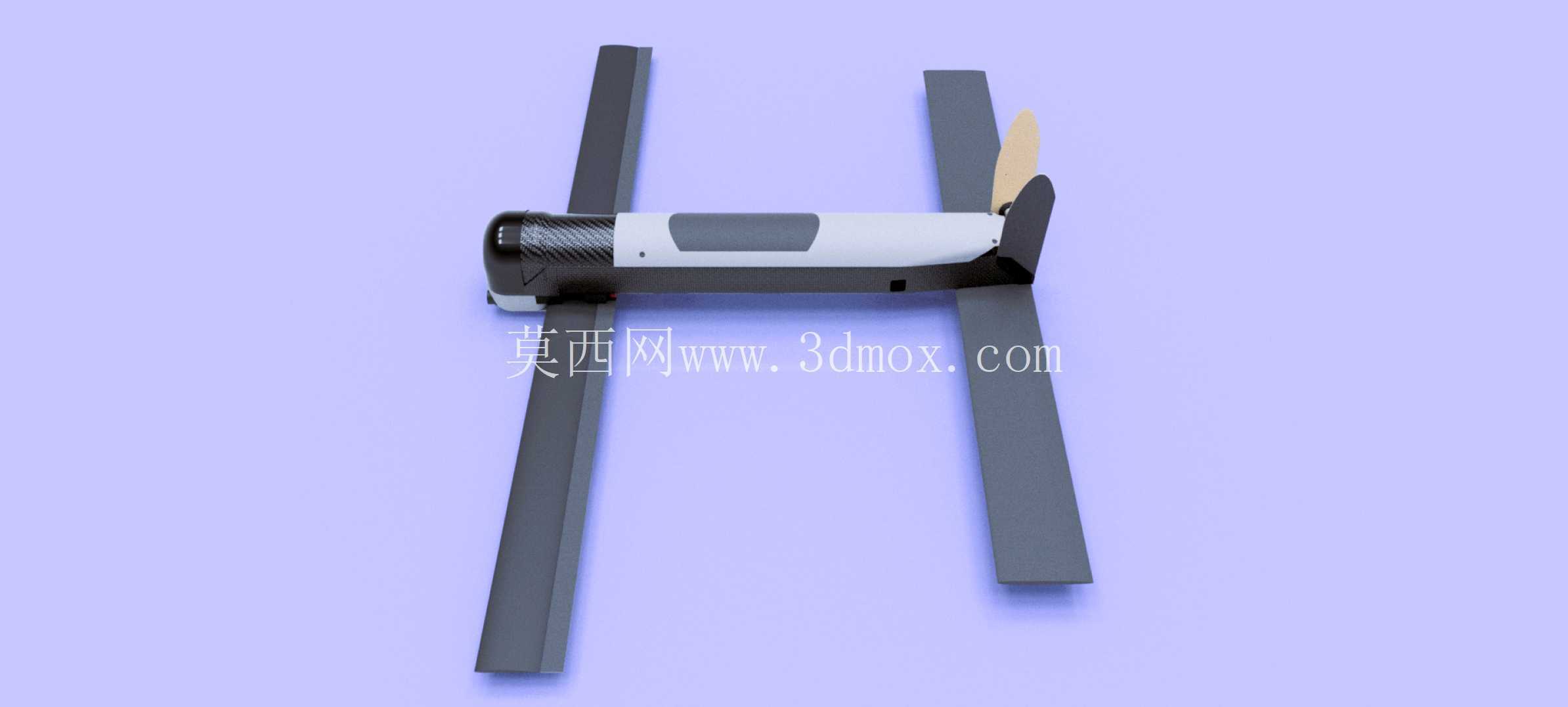

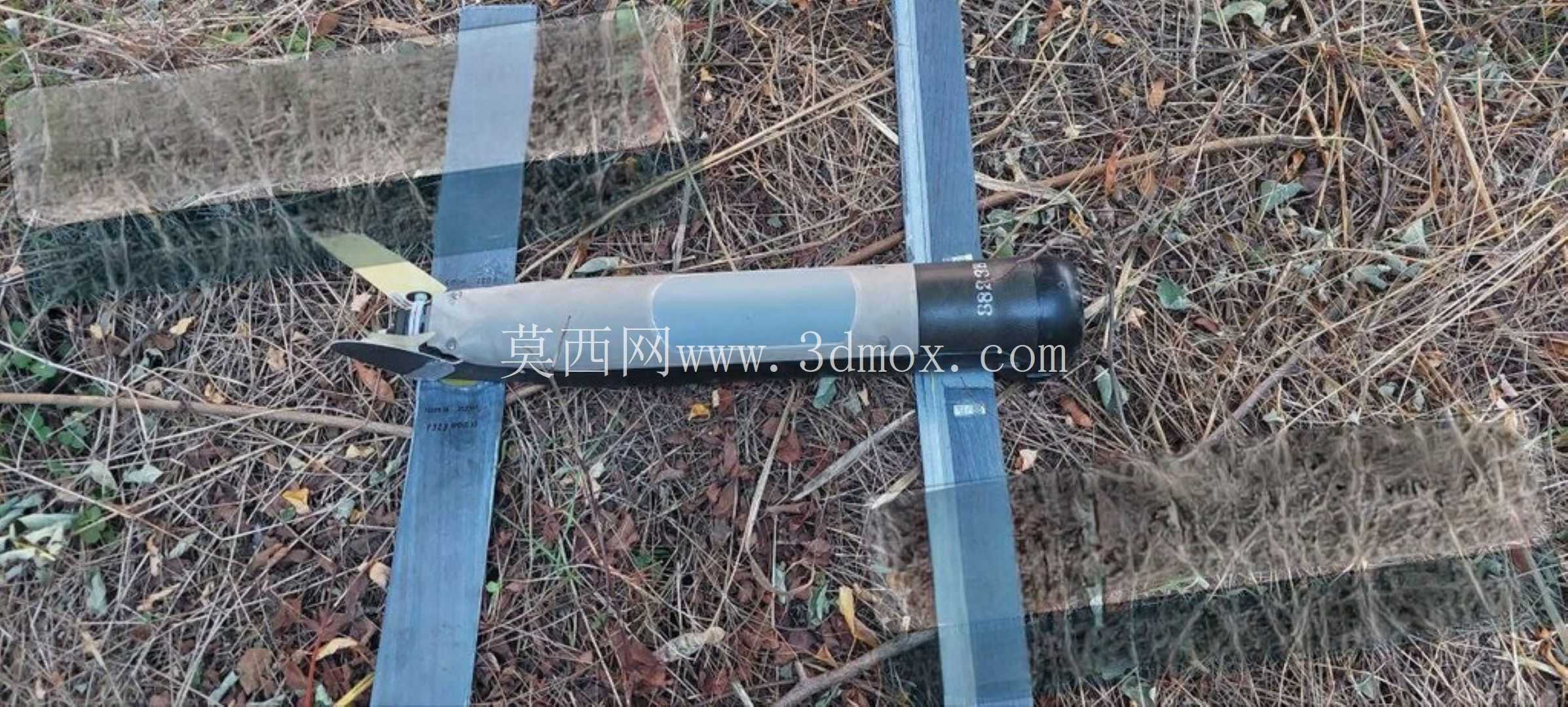

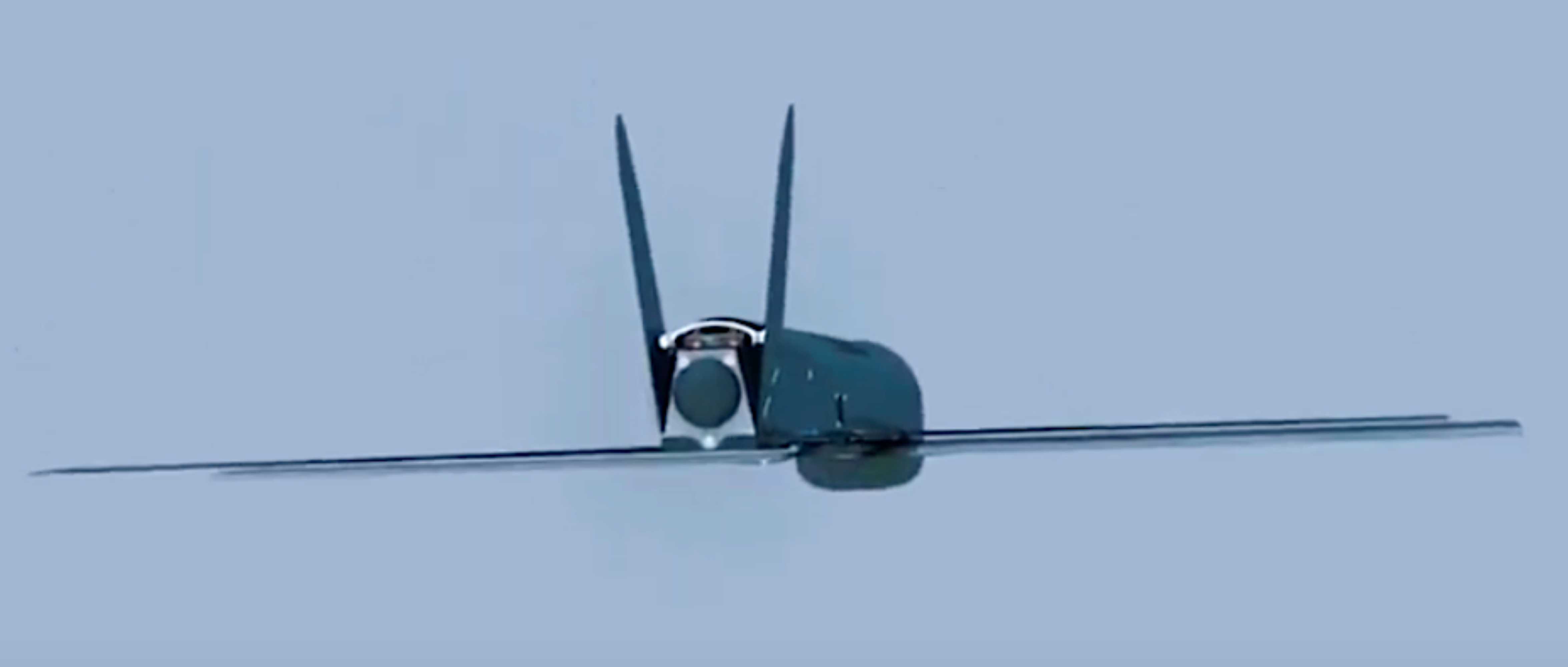

　　翼面设计采用四片式平直折叠翼结构，每片机翼均通过根部的扭簧转轴与机身连接，收束状态下机翼沿机身轴向贴合，出筒后扭簧释放弹力带动机翼快速展开到位，翼面展开后有机械锁止结构自动卡紧，避免飞行过程中翼面出现晃动偏移；翼型采用低雷诺数下的高升阻比薄翼型，适配低速巡飞阶段的气动需求，翼面根部做了加强筋处理，可承受展开瞬间的冲击载荷与飞行过程中的气动弯折力。从实际应用场景来看，该类装备主要配属前线步兵班组，用于近距离战场侦察与精确点打击任务，整体重量控制在单兵可独立背负的范围内，不需要额外的发射辅助设备，单人即可完成发射操作；巡飞阶段可通过数据链回传前端导引头拍摄的画面，操作人员可在回路中调整飞行轨迹，确认目标后可直接转入俯冲打击模式，相较于传统班组支援武器，其具备更长的射程与更高的打击精度，同时可在目标区域上空巡飞待战，应对时敏目标的响应速度更快。

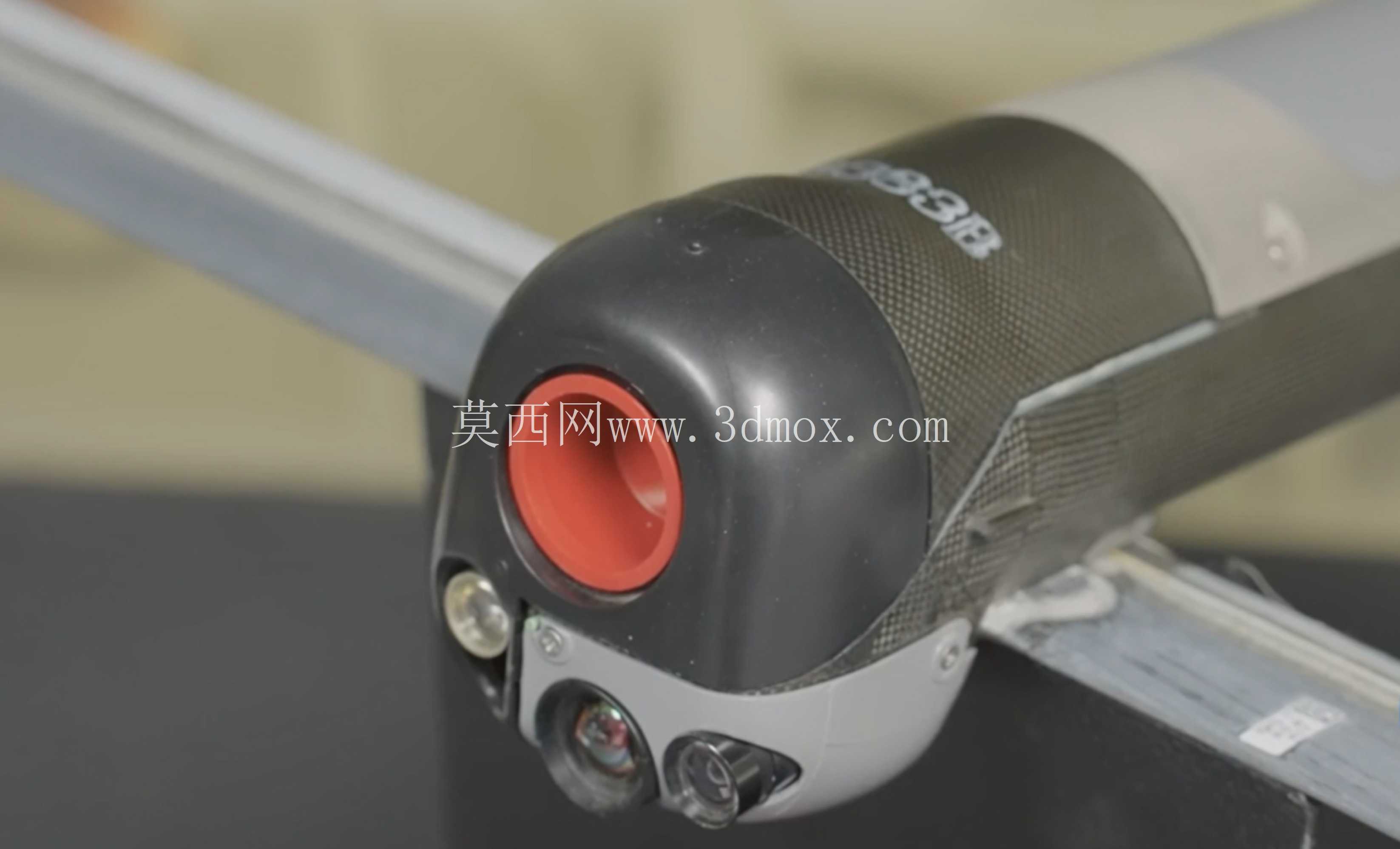

　　建模过程中重点还原了折叠翼的收放运动逻辑，所有转动副的限位角度、锁止结构的配合间隙都按照实际结构参数做了还原，可直接用于折叠机构的运动仿真验证；机身各舱段的连接卡扣、定位止口都做了细节建模，可用于装配干涉检查，验证各模块拆装过程中是否存在结构冲突；尾段螺旋桨的收折状态限位、展开后的桨距角度也做了精准还原，可配合气动仿真验证不同飞行状态下的动力效率。安装边界方面，整机展开后的翼展尺寸控制在低空低速飞行的稳定范围内，机身长度适配常规的单兵发射筒长度，所有突出结构在收束状态下均不超出圆柱外轮廓，避免出筒过程中出现卡滞；导引头前端的光学窗口做了 recessed 设计，避免发射过程中碎屑刮花窗口表面，影响成像质量。结构细节上，机身外壳采用分段式设计，每段壳体之间都有密封圈安装槽，可满足雨天、沙尘环境下的使用防护需求；机翼表面做了轻量化减重设计，在保证结构强度的前提下尽可能降低翼面重量，减少扭簧的负载，提升展开响应速度；尾部动力舱的散热槽沿机身轴向布置，飞行过程中气流可直接通过散热槽带走电机工作产生的热量，避免长时间巡飞过程中动力系统过热。
