筒式折叠四旋翼便携无人机结构设计

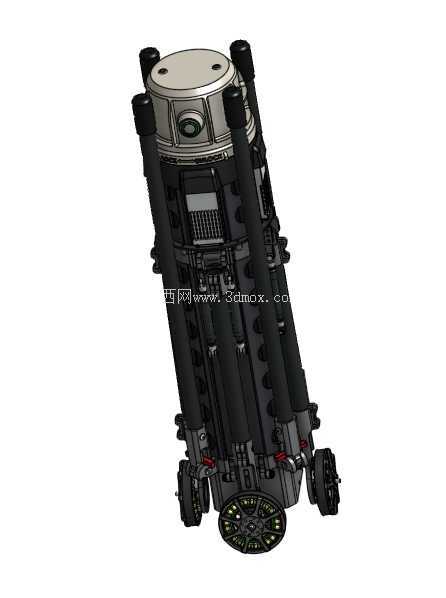

这款筒式折叠四旋翼飞行器的结构设计，核心围绕快速部署、便携收纳的实际作业需求展开，区别于常规一体式多旋翼无人机的结构逻辑，其机臂采用可收放折叠设计，收纳状态下所有旋翼臂完全收拢贴合圆柱形主机身，整体外轮廓为规整圆柱形态，可直接放入单兵携行具、管状收纳筒内，无需额外拆解旋翼或机架部件，从收纳状态切换到起飞就绪状态仅需完成机臂展开、起落架定位两个动作，大幅压缩野外作业的准备时间。

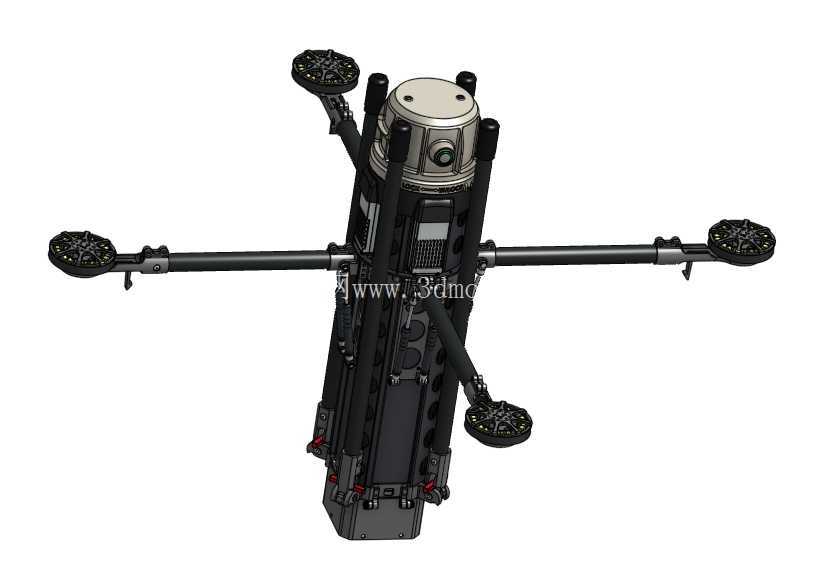

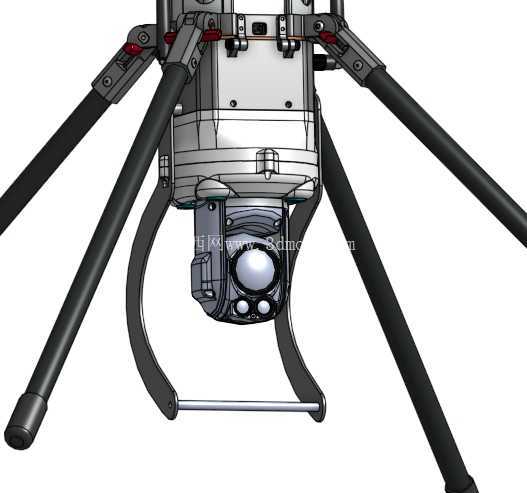

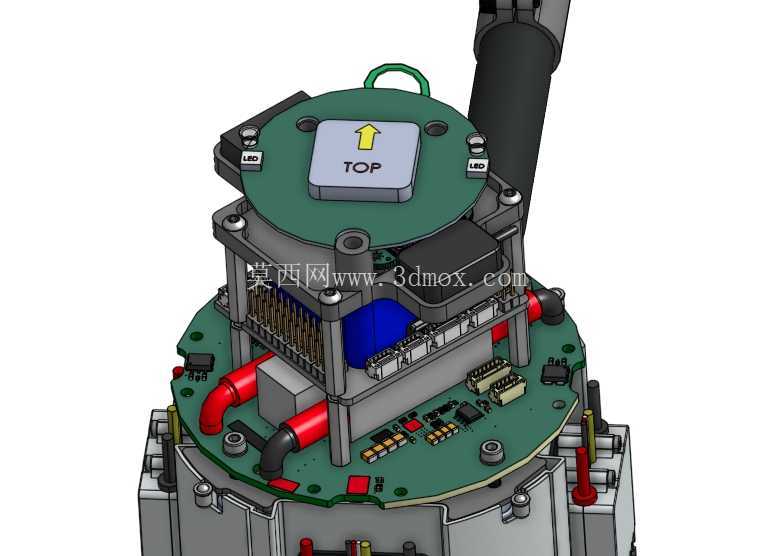

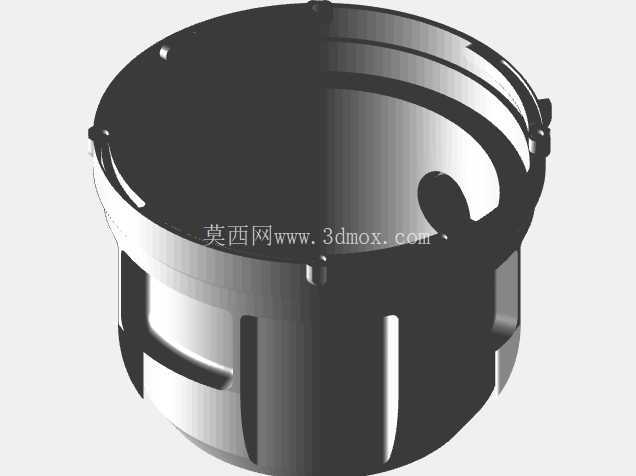

从结构布局来看，主机身采用上下分段式筒状结构，上部集成飞控模块、动力供电单元、信号传输组件，下部预留任务载荷安装位，可根据作业场景更换可见光摄像模块、红外探测模块、小型抛投组件等不同载荷，载荷安装接口采用快拆式定位结构，安装时无需额外工具，通过卡扣与定位销即可完成载荷与机身的刚性连接，保证飞行过程中载荷不会出现偏移晃动。机臂与主机身的连接部位采用阻尼转轴结构，展开到位后自动锁止，可承受旋翼高速旋转产生的交变载荷，不会出现飞行过程中机臂意外折叠的情况，转轴处预留走线槽，机臂内部的动力线缆完全内置，避免外露线缆在飞行过程中被气流吹动产生阻力，或是被树枝等障碍物勾挂造成故障。

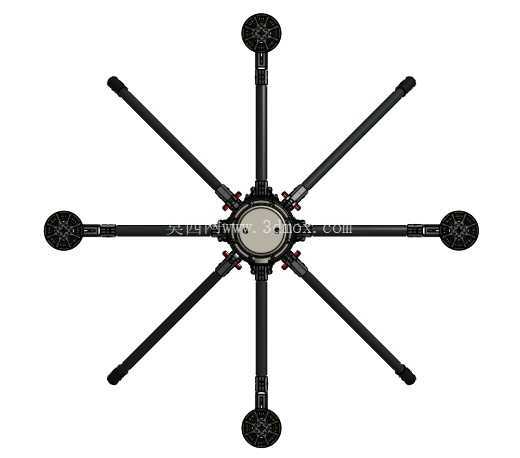

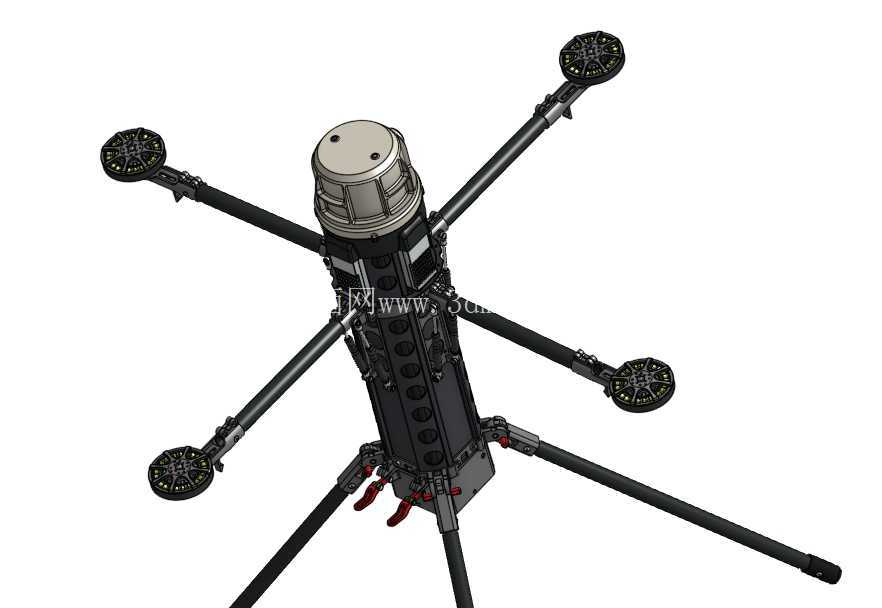

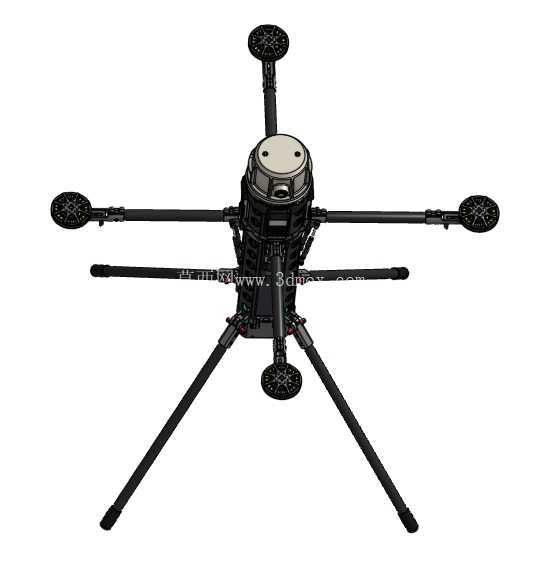

起落架采用三腿式斜撑布局，三个支脚从机身下部呈120度夹角向外展开，支脚末端做圆弧钝化处理，既可以在硬质平整地面提供稳定的支撑，也能在草地、碎石坡等不平整地形下通过调整支脚的接触角度保证机身水平，支脚采用高强度轻质复合材料制作，自身重量控制在极低水平，同时具备一定的弹性形变能力，降落时可吸收部分冲击能量，避免硬着陆产生的冲击力传递到机身内部的精密电子元件。旋翼部分采用高效低阻桨叶设计，桨叶与电机的连接座做了动平衡校准，高速旋转时的振动幅度控制在极小范围内，保证飞行过程中拍摄画面的稳定性，同时降低动力损耗，提升续航表现。

在实际应用场景中，这类折叠筒式无人机可适配单兵野外侦察、狭小空间巡检、应急灾害现场快速勘查等多种作业场景，收纳状态下的圆柱形态不会占用过多携行空间，作业人员可在行进过程中随时取出部署，不需要提前组装调试。结构设计过程中充分考虑了不同工况下的受力情况，机臂展开后的旋翼间距经过反复校核，既保证了足够的升力冗余，也避免了相邻旋翼的气流干扰，机身筒壁做了加强筋结构设计，在保证整体结构强度的前提下尽可能降低机身自重，提升有效载荷占比。安装边界方面，收纳状态下整机外径与常规单兵饮水筒尺寸接近，长度控制在单手可持握的范围内，展开后旋翼旋转形成的圆周直径控制在合理区间，可在林间、巷道等狭小空间内稳定飞行，不会因为旋翼间距过大出现碰撞障碍物的情况。机身内部的模块布局采用分层式设计，各个功能模块之间设置减震缓冲垫，飞行过程中产生的高频振动不会影响飞控传感器的测量精度，供电模块位于机身重心位置，保证飞行过程中整机重心不会因为电池电量消耗出现明显偏移，降低飞控系统的调节负担。机臂锁止机构设置了明显的到位反馈，作业人员展开机臂时可通过触感判断是否锁止到位，不需要目视检查每个连接点，进一步提升部署效率，起落架支脚与机身的连接部位同样采用可折叠设计，收纳时支脚完全贴合机身外壁，不会额外增加收纳状态的外径尺寸。
