同轴双联斜直组合传动齿轮结构

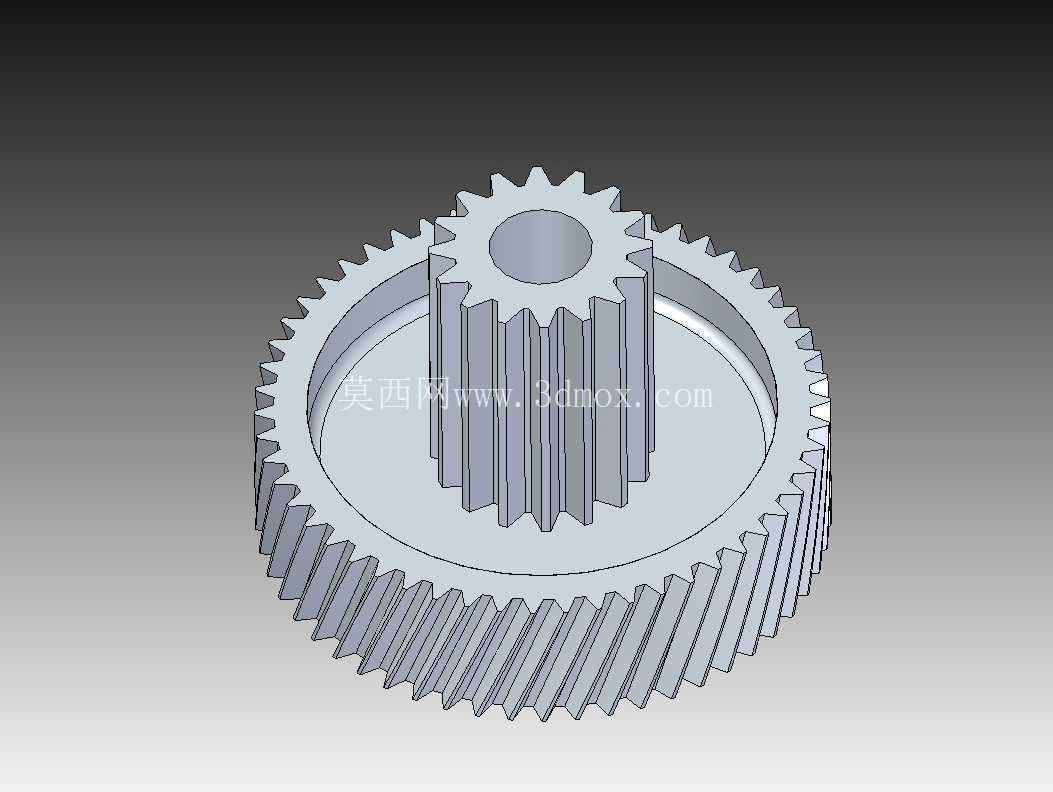

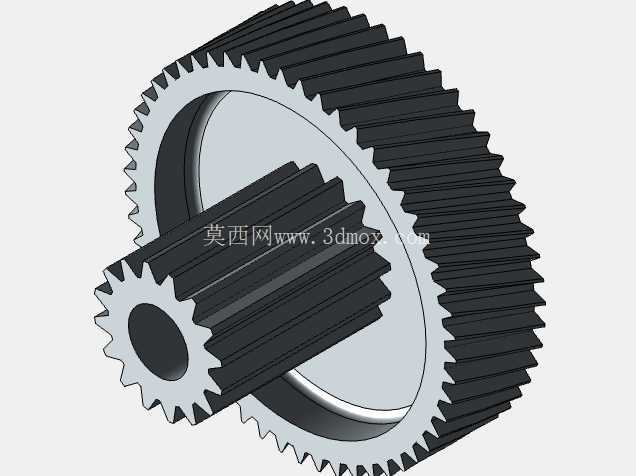

　　这款同轴布置的双联组合齿轮，在中小功率变速传动场景中应用十分广泛，常见于小型电动工具、精密传动箱、办公设备走纸机构以及小型机床进给单元的变速档位结构中，承担不同速比下的动力切换与扭矩传递作用。从结构布局来看，该零件采用大小齿轮同轴一体成型的设计方案，下部大直径轮齿为斜齿构型，上部小直径轮齿为直齿构型，两种齿形集成在同一轮毂基体上，既缩减了传动组件的轴向安装空间，也减少了分体装配带来的同轴度累积误差，能有效提升传动链的运行稳定性。

　　斜齿段的齿向带有固定螺旋角，啮合过程中轮齿是逐步进入与退出啮合状态，相比直齿啮合冲击更小，传动噪音更低，适合持续运转的高速级动力传递；上部直齿段啮合无轴向分力，安装定位要求更宽松，多用于低速档位或者需要频繁滑移换挡的啮合位置，两种齿形搭配刚好覆盖不同传动工况的需求。设计阶段首先要确定的是两档齿轮的分度圆参数匹配，斜齿段的法向模数、端面模数与螺旋角需要对应啮合配对齿轮的参数做校验，保证重合度处于合理区间，避免出现啮合根切或者齿面接触应力超标的问题；直齿段的齿厚、公法线长度公差需要控制在IT7级精度区间，满足换挡啮合时的顺畅度要求，不会出现卡滞、打齿的情况。

　　轮毂中心的内孔是核心安装基准，孔壁带有均匀分布的轴向卡槽，用于和传动轴上的花键配合传递扭矩，卡槽的对称度、分度误差直接影响动力传递的均匀性，设计时需要和配合轴的花键参数做适配，保证装配后无周向旷量。安装边界方面，大直径斜齿轮的齿顶圆是径向最大尺寸，设计时需要预留足够的箱体内部避让空间，避免轮齿运转时和箱体内壁、相邻传动件发生干涉；双联齿轮的轴向总高度决定了传动轴上的安装跨距，轮毂下端的圆盘端面是轴向定位基准面，装配时该面需要紧贴轴肩，保证两档齿轮的啮合宽度完全覆盖配对齿轮的齿宽，避免出现偏载导致齿面局部磨损过快。

　　从受力特性来看，斜齿段运转时产生的轴向力需要由传动轴上的推力轴承承担，设计时要核算轴向力的大小匹配对应承载能力的轴承，直齿段无轴向力，对应的支撑位置可选用深沟球轴承简化结构。齿根过渡圆角做了圆弧优化处理，能有效降低齿根应力集中系数，提升齿轮的交变载荷耐受能力，延长零件的疲劳使用寿命。轮齿端面做了倒角处理，既去除了加工毛刺，也能在装配啮合时起到导向作用，避免轮齿边缘磕碰损伤。整个零件的基体采用一体化结构，相比分体式铆接或者键连接的双联齿轮，整体刚性更好，在频繁正反转的传动场景下不会出现连接松动的问题，传动精度保持性更优。
