微型滑轮弓结构三维建模设计

这款微型滑轮弓的结构设计，核心围绕小尺寸下的动能传递效率展开，区别于常规尺寸滑轮弓的结构逻辑，在有限的轮廓空间内完成了偏心轮组、弓片储能、弓弦走线的完整功能闭环。从实际应用场景来看，这类微型结构可作为桌面级力学演示教具，直观展示滑轮省力结构在弹性储能装置中的作用原理，也可作为微缩工艺展品，还原滑轮弓的核心机械结构，部分同类型微缩结构也会被用于影视道具的微缩场景搭建，或是作为结构设计教学的拆解案例。

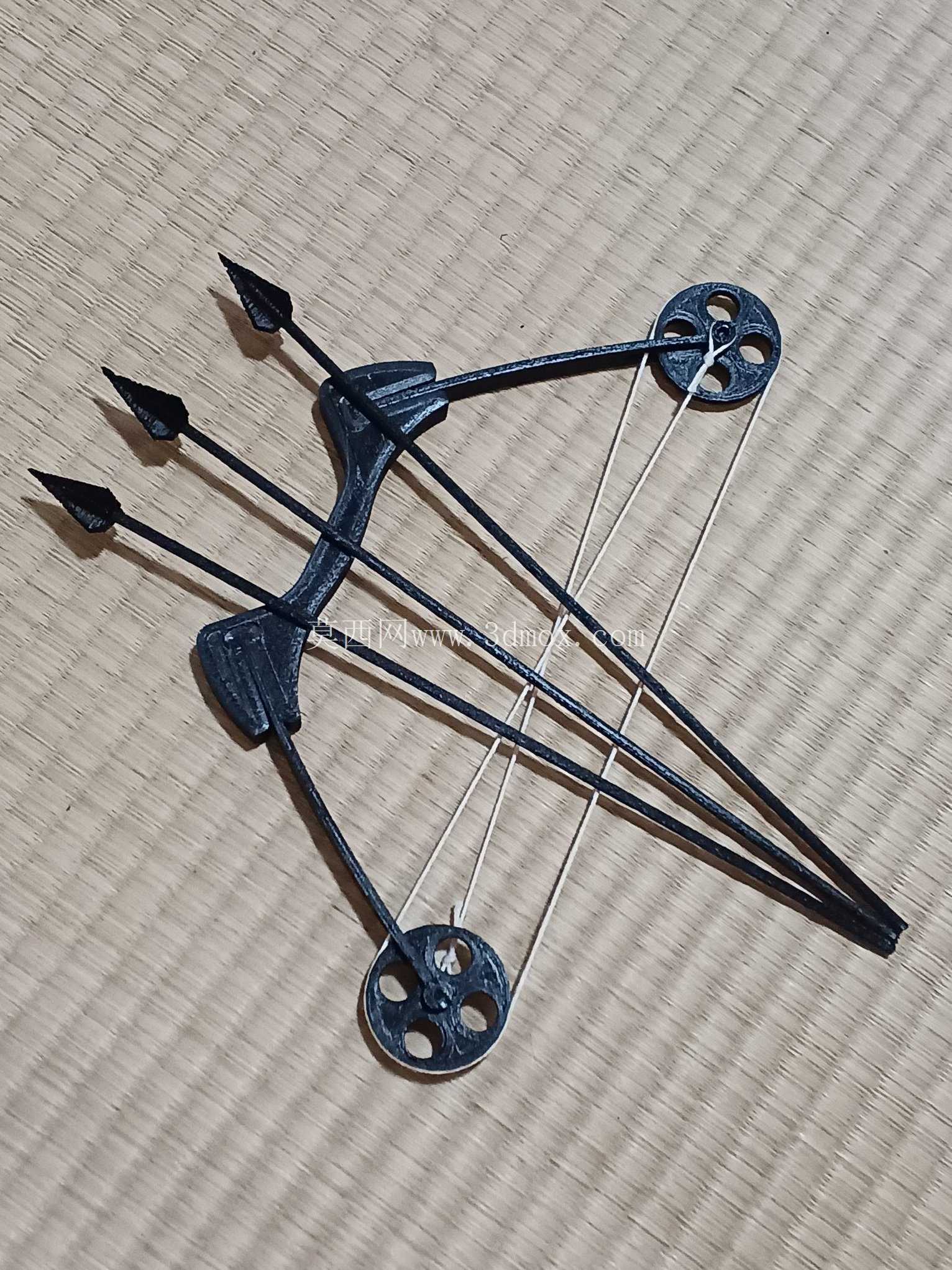

从功能特性来看，整套结构保留了滑轮弓的核心工作逻辑：上下两组偏心滑轮承担省力比调节作用，弓身采用对称式布局保证受力平衡，弓弦分为主弦与副弦两组，分别连接滑轮轮槽与弓片端点，拉弦过程中滑轮随弓弦拉动产生偏心转动，逐步降低拉持阶段的持弓力，同时将弓片的弹性形变势能均匀存储，撒放瞬间通过滑轮组的力矩变化将势能转化为箭矢的动能。和常规尺寸滑轮弓不同的是，微型版本的滑轮轮径做了等比例缩小，轮槽的走线角度经过反复调整，避免弓弦在小尺寸轮组上出现摩擦卡顿的问题，轮体上开设的镂空槽一方面降低整体自重，另一方面也能直观展示轮体的偏心轮廓，方便观察拉弦过程中的轮体转动轨迹。

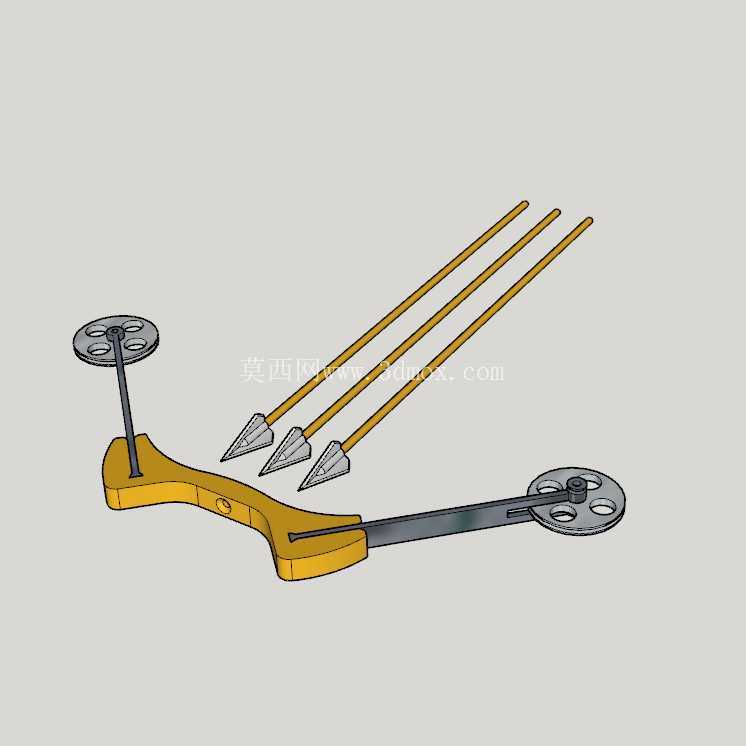

设计思路上，首先确定了整体的对称式布局基准，以握把段为中心向上下两端延伸出弓片安装位，弓片采用弧形渐变截面，从靠近握把的根部到连接滑轮的梢部，截面厚度逐步减小，保证弹性形变过程中应力分布均匀，避免局部应力集中导致的结构失效。握把段做了贴合手部轮廓的内凹造型，虽然是微型尺寸，但依然保留了持握时的定位凸起，保证结构还原度的同时，也能在实际持握时提供稳定的受力支撑点。箭矢的定位槽开设在握把前端的中心位置，槽体宽度匹配箭矢杆径，保证发射时箭矢的行进方向与弓弦施力方向重合，减少侧向力带来的精度偏差。

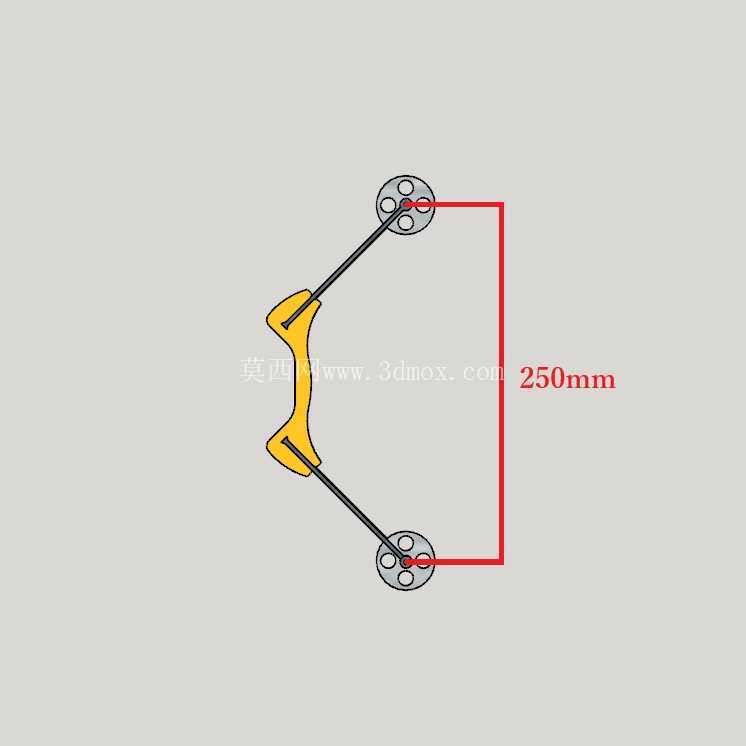

外形尺寸与安装边界方面，整套结构展开后的横向宽度控制在常规手掌可完全持握的范围内，纵向长度适配三支箭矢的并排搭载，箭矢长度与弓身拉距匹配，拉满状态下弓弦的行程不会超出弓片的弹性形变极限。滑轮与弓片梢部的连接采用销轴式结构，销轴与轮体内孔预留转动间隙，保证轮体转动顺滑无卡滞，销轴两端做限位处理，避免轮体在反复转动过程中出现轴向窜动。弓弦的走线严格贴合轮槽的导向路径，主弦与副弦的夹角在拉满状态下保持在合理区间，避免弦线之间出现相互摩擦的情况。弓身整体的重心落在握把中心位置，空弓持握时不会出现前端或后端偏重的问题，保证持握稳定性。

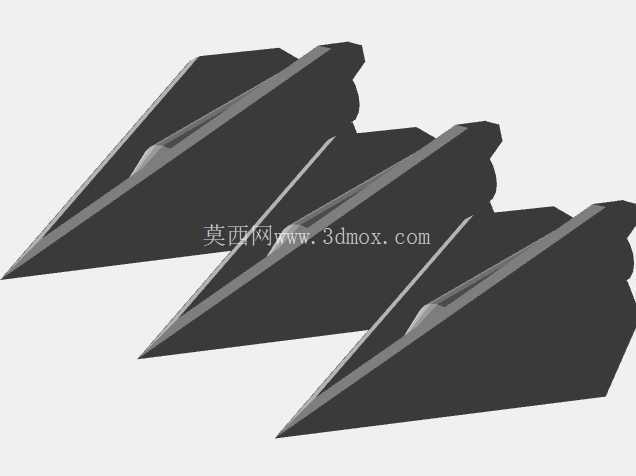

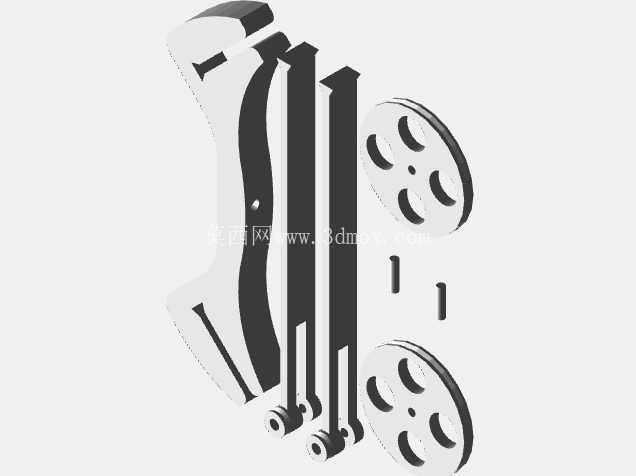

从结构细节来看，弓片与握把的连接采用嵌入式固定，弓片根部嵌入握把的安装槽内，贴合面做了防滑纹路处理，保证反复拉弓过程中弓片不会出现移位。滑轮的偏心轮廓经过力学计算，拉弦初始阶段需要的拉力较大，随着拉距增加，拉力逐步降低到稳定区间，符合滑轮弓的典型拉力曲线，既保证了足够的储能，也能降低持弓瞄准阶段的力量消耗。箭矢的箭头采用锥形结构，箭杆为等直径圆杆，尾部开设弦槽，刚好卡入主弦的定位点，保证每一次搭箭的位置一致，提升发射一致性。整套结构的所有部件都做了圆角处理，没有尖锐的外露棱角，避免操作过程中出现划伤风险，各活动部件的间隙控制合理，既不会因为间隙过大出现晃动，也不会因为间隙过小导致转动卡滞。
