Anycubic Vyper机型Z轴强化可动挡块结构

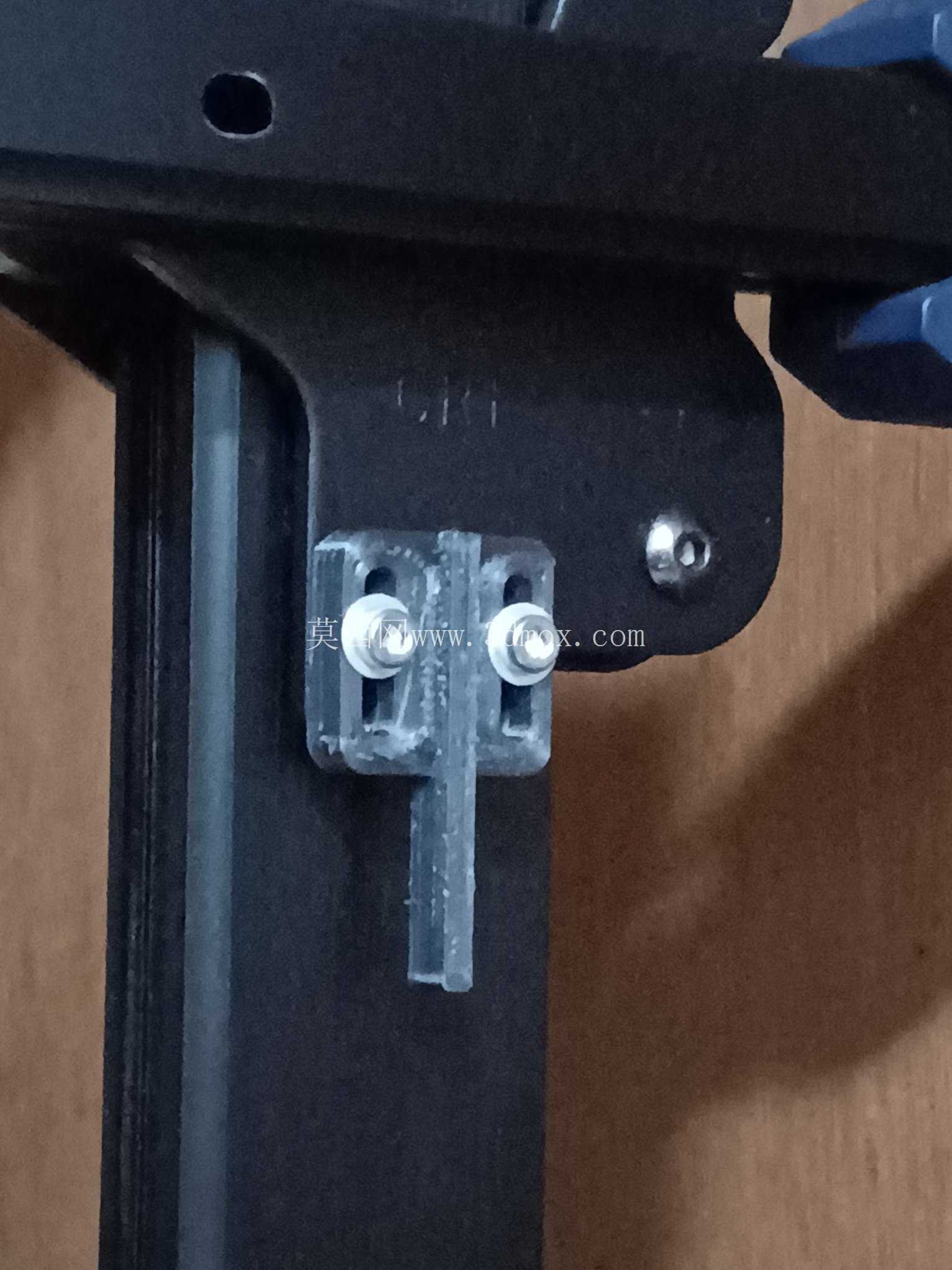

　　在桌面级FDM3D打印机的日常使用中，Z轴运动的限位可靠性直接影响打印首层贴合度、全程打印精度以及长时间运行的结构稳定性，不少使用Anycubic Vyper机型的用户都会遇到原厂Z轴挡块刚性不足、长期受撞击后出现形变偏移，导致限位触发位置漂移，进而出现首层过薄刮喷嘴、首层过厚粘不住平台的问题，这款强化可动挡块正是针对这一实际使用痛点设计的替换升级部件。从实际安装场景来看，该挡块直接适配Vyper机型Z轴铝型材导轨的安装位，不需要对原有设备的型材框架、限位触发片、传动结构做任何打孔、切割类的破坏性改装，安装时仅需替换原有原厂挡块，利用型材上的现有安装孔位配合两颗紧固件即可完成固定，整体安装边界完全贴合原有设备的预留空间，不会和Z轴滑台、同步带轮、丝杆螺母座等周边运动部件产生运动干涉。

　　从功能特性上看，这款挡块采用了分体可动的结构设计，和原厂一体式刚性挡块不同，接触端预留了小幅的活动余量，当Z轴滑台下行触发限位时，可动结构能够小幅缓冲滑台的撞击冲量，避免长期硬撞击导致的限位开关松动、型材安装位滑牙、滑台连接螺栓松脱等常见故障；同时整体结构做了加厚强化处理，受力部位的壁厚相比原厂件提升了近一倍，长期反复受撞击也不会出现形变开裂的问题，能够长期保持限位触发位置的一致性。设计过程中首先对原厂挡块的失效形式做了拆解分析，原厂件采用的是薄型一体式塑料结构，受力支点距离安装面的力臂较长，每次Z轴回零的撞击都会让挡块根部承受反复的弯折应力，使用三到六个月后就会出现根部塑性形变，导致挡块整体向外侧倾斜，限位触发的Z轴高度会出现0.1-0.3mm的偏移，这个偏移量刚好是FDM打印首层厚度的关键区间，一旦偏移超出允许范围就会直接导致打印失败。

　　针对这一问题，设计时首先缩短了受力点到安装面的力臂长度，让撞击力能够更直接地传递到型材安装面上，减少根部的弯折应力；其次在安装孔位处做了局部加厚，增加了和紧固件的接触面积，避免长期受力后安装孔位被螺栓压溃出现松动；可动接触端采用了十字导向结构，保证活动方向严格平行于Z轴运动方向，不会出现侧向偏移导致的触发位置偏差，接触端面做了平面度处理，和滑台触发片的接触面积更大，触发时的受力更均匀，不会因为局部接触导致的触发信号不稳定。

　　从外形尺寸来看，整个挡块的长宽高尺寸完全匹配原有安装空间，安装后不会突出到Z轴运动的行程范围内，两侧预留的安装槽位可以根据实际装配需求做±1mm的位置微调，方便用户根据自己设备的实际装配公差调整限位触发的准确位置，适配不同公差范围的同型号设备。在实际使用场景中，更换这款强化挡块后，Z轴回零的重复定位精度可以稳定控制在0.02mm以内，连续上千小时的打印运行后，限位位置也不会出现明显漂移，能够有效减少因为限位偏移导致的首层打印故障，降低设备日常维护的频率，尤其适合高频使用的桌面级打印工坊、创客空间以及个人深度玩家的设备升级使用。结构设计上也充分考虑了FDM工艺的打印可行性，所有结构都做了45度的自支撑倒角，不需要额外添加支撑结构就可以直接打印成型，打印完成后只需要简单去除毛边即可直接安装使用，不需要做后续的攻丝、打磨等二次加工，普通用户也可以自行制作替换。
