小型巡检机器人Biezl Mk1机身结构件

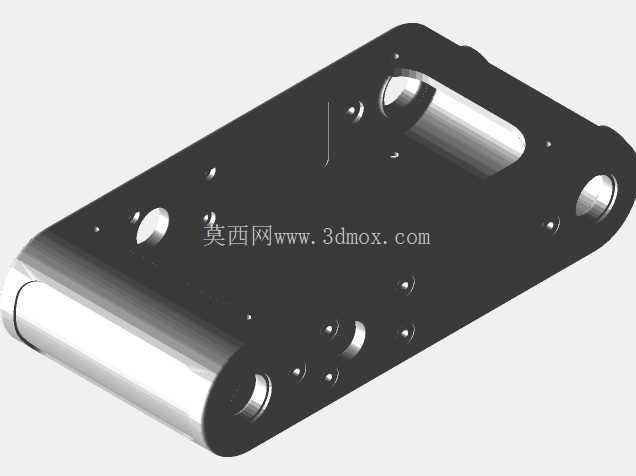

　　这款机身构件是小型轮式巡检机器人的核心承载基体，在实际应用场景中，这类小型机器人常被部署在地下管廊、工业厂区巡检通道、仓储货架间隙等人员不便长期停留的狭窄空间，承担环境参数采集、设备状态巡检、异常情况排查的任务，机身作为所有功能模块的安装载体，其结构合理性直接决定整机的运行稳定性与环境适应能力。从功能特性来看，该机身采用一体化铣削成型的金属主体结构，两侧预留的轴孔用于安装行走轮组的支撑轴与传动轴承，孔位的同轴度公差控制在0.02mm以内，能够保证轮组运转时无偏摆卡顿，降低行走过程中的振动传递。

　　机身平面上分布的多组螺纹安装孔，按照模块化设计思路排布，可兼容固定主控电路板、电池模组、传感器支架、通讯模块等不同功能组件，孔位间距采用通用化的安装尺寸标准，方便后续根据不同巡检场景的需求，快速更换搭载的功能模块，无需重新加工机身主体。设计阶段优先考虑了狭窄空间的通行适配性，机身整体采用扁平化的轮廓设计，边角处做了圆弧过渡处理，避免在管廊线缆支架、设备缝隙等复杂环境中行走时发生勾挂，两侧的辊轴结构除了作为轮组支撑外，还兼具防碰撞缓冲的作用，当机身侧面与通道壁发生剐蹭时，辊轴可通过转动抵消部分侧向摩擦力，减少机身外壳的磨损，同时避免卡滞在狭窄通道内。

　　从安装边界来看，机身主体的厚度控制在适配小型驱动轮直径的范围内，底部预留的间隙能够满足在不平整地面行走时的通过性要求，不会出现底部剐蹭地面凸起的情况；顶面的安装平面平面度公差控制在0.03mm/m，保证固定在其上的激光雷达、视觉传感器等精密检测元件的安装基准精度，避免因基准面变形导致检测数据出现偏差。结构设计上还考虑了整机的配重平衡，电池模组的安装位设置在机身重心位置的下方，能够降低整机重心高度，提升机器人在爬坡、越障过程中的抗倾覆能力，机身内部预留的走线槽位，可将所有电气线路规整收纳在结构内部，避免线路外露被环境中的尖锐部件剐蹭破损，同时也能减少外界电磁干扰对信号传输的影响。

　　在加工工艺适配性方面，该结构的外形轮廓无复杂倒扣结构，可通过三轴CNC铣削一次装夹完成主要型面的加工，两侧的轴孔可采用镗削工艺保证尺寸精度与表面粗糙度，既能够满足小批量试制阶段的加工效率要求，也能在量产阶段通过工装夹具优化实现批量加工的成本控制。实际装配过程中，该机身与轮组、端盖的配合面均设置了定位止口，能够减少装配时的调整工作量，提升装配一致性，即使是没有丰富装配经验的人员，也能按照定位止口的导向快速完成各部件的组装，降低装配环节的人工成本。针对巡检场景中可能遇到的潮湿、多粉尘环境，机身的拼接面预留了密封槽安装位，可加装橡胶密封圈实现IP54级别的防护能力，避免外界粉尘、水汽进入机身内部损坏电气元件，提升整机在复杂工业环境下的使用寿命。
