龙门式单臂物料移载萃取作业设备

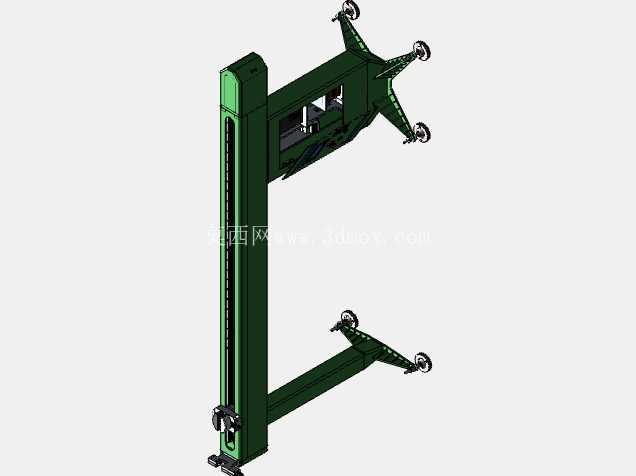

　　这套龙门式单臂移载萃取设备，主要面向产线内长行程区间的物料抓取、转移、精准放置作业场景，常见于3C电子零部件加工、小型五金件表面处理、精密组件工序间流转的生产环节，可覆盖单条产线多个工位的上下料需求，替代人工完成重复度高、定位精度要求稳定的移载动作，降低人工操作的重复劳动强度，同时规避人工取放件带来的位置偏差、工件磕碰损伤问题。设备主体采用钢材焊接成型的结构设计，整体为单侧立柱支撑的悬臂龙门布局，区别于双侧立柱的传统龙门结构，单侧支撑的形式可在设备一侧预留出更大的物料周转空间，方便操作人员在非支撑侧完成工件上料、料框更换、异常排查等操作，不会被双侧立柱阻挡操作动线。

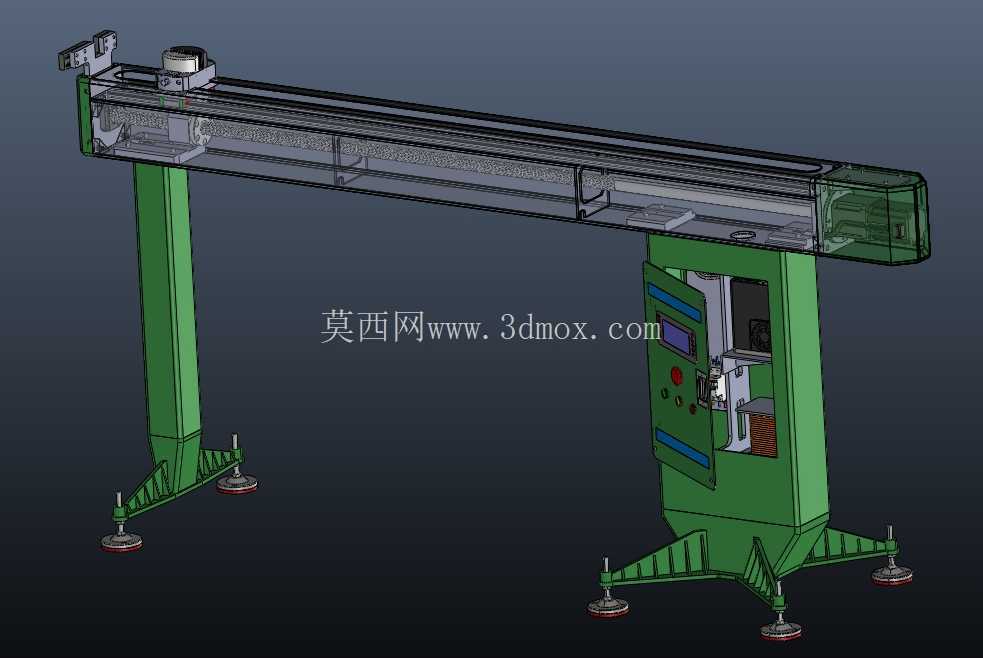

　　横梁部分采用矩形钢焊接后做内腔加强的结构，在保证长跨度下抗弯刚度的同时，控制整体自重，避免横梁长期负载运行出现下挠变形，横梁外侧覆盖折弯成型的钣金护罩，护罩做圆弧收边处理，既可以防护内部的直线导轨、传动同步带、拖链及线缆，避免车间内的切削碎屑、粉尘落入传动副造成磨损，也能减少设备棱角带来的操作安全隐患。支撑立柱为厚钢板拼焊的箱型结构，立柱内部预留电气元件安装腔，可将驱动伺服驱动器、IO接线端子、气源处理组件集成在立柱腔体内，减少外部走线的杂乱感，立柱外侧设置操作面板安装位，预留触摸屏、启停按钮、状态指示灯的安装开孔，操作人员可在立柱侧直接完成设备参数调整、手动调试、运行状态查看的操作。

　　设备底部配置可调式防震脚杯，每个支撑点的脚杯都带防滑橡胶垫，可通过螺纹调节实现整体设备的水平校准，安装时不需要提前做预埋地基，只要车间地面平整度满足常规工业设备安装要求，即可通过脚杯调整完成设备调平，适配不同车间的地面条件，安装边界可根据产线布局调整横梁长度，单臂伸出长度可覆盖1.5-3米的作业区间，满足多数中小型产线的工位覆盖需求。横梁上的移动滑台可沿横梁长度方向做直线往复运动，滑台预留末端执行器安装接口，可根据实际萃取、移载的工件类型，搭配气动夹爪、真空吸盘、磁吸取料头等不同的末端工装，适配不同材质、不同重量的工件取放需求，滑台的传动采用伺服电机搭配同步带的形式，兼顾长行程移动的速度和平稳性，移动定位精度可控制在±0.2mm以内，满足多数工序间工件转移的定位要求。

　　设计过程中针对钢材焊接结构做了焊接应力消除处理，所有焊接构件焊接完成后先做振动时效处理，再进行机加工保证安装面的平面度和垂直度，避免后期使用过程中构件出现应力变形影响运行精度，外覆盖件采用钢板折弯后拉出塑料轮廓的工艺，护罩表面做喷塑处理，兼顾外观平整度和耐刮擦、防腐蚀的性能，适配车间内多油污、多粉尘的使用环境。设备的走线全部通过拖链内置排布，拖链沿横梁内侧安装，所有动力线缆、信号线缆、气管都收纳在拖链内，随滑台移动时不会出现线缆拉扯、磨损的问题，提升长期运行的可靠性。在安装空间适配方面，设备整体高度可根据产线的作业高度调整立柱高度，最低可适配0.8米高的工作台面，最高可覆盖1.8米高的料架取料需求，单侧支撑的结构使得设备占地面积更小，不需要在产线两侧都预留安装空间，对于现有产线的改造升级适配性更强，不需要大规模调整原有产线布局即可完成设备加装。
