中型竞技切割对战机器人结构设计

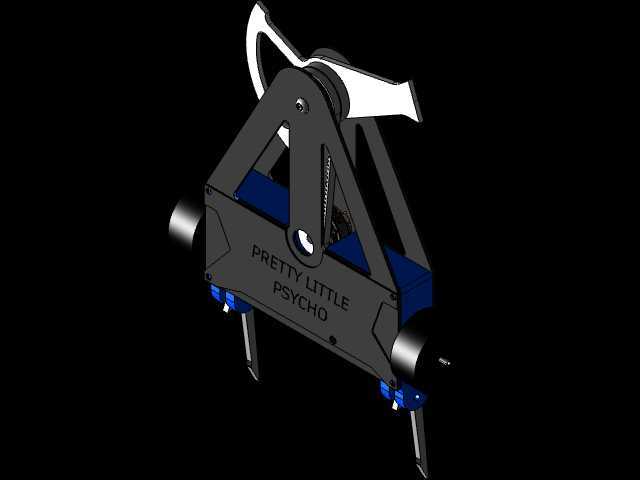

这款中型切割类竞技机器人的结构设计，核心围绕近距离对抗场景下的作业需求展开，整体采用对称式三角承载框架作为主体受力结构，框架主体选用轻量化高强度板材加工，在控制整体自重的前提下，保证对抗冲击下的结构刚性，避免碰撞过程中出现框架形变导致内部传动部件卡滞。从实际应用场景来看，这类机器人主要应用于封闭式竞技对抗场地，核心作业逻辑是通过前端伸出的旋转切割执行件，在机动过程中对对手的外露结构、行走部件、防护外壳进行切削破坏，同时依靠自身框架结构承受对手的冲击与切削攻击，因此结构设计上同时兼顾了攻击端的输出稳定性与防御端的抗冲击能力。

主体框架的安装边界经过多轮场地适配调整，整体宽度控制在常规竞技场地通行阈值范围内，避免在场地障碍区、边缘对抗区出现卡滞，框架上部设置的提手结构，既满足赛前搬运、快速部署的需求，也可作为对抗过程中的上部防护结构，阻挡来自上方的切削攻击，同时提手的弧形轮廓做了圆角过渡处理，避免尖锐边角在碰撞中勾挂对手的线缆或外露部件，造成非预期的结构拉扯损坏。驱动轮采用对称侧置布局，轮体突出框架侧面一定距离，一方面保证轮体与地面的接触压力足够，提供充足的抓地力实现快速转向、急停突进等机动动作，另一方面突出的轮轴部位加装了高强度防护套，可作为侧面碰撞的缓冲结构，吸收侧向冲击能量，避免冲击直接传递到框架主体导致驱动轴变形。

切割执行机构的设计采用前置双伸出式布局，刀具安装座与框架主体之间设置了可调式锁紧结构，可根据对抗需求调整刀具的伸出长度与安装角度，刀具传动路径做了全封闭防护，避免切削过程中产生的碎屑、对手脱落的零件卡入传动间隙造成刀具停转。值得注意的是，设计中针对刀具传动的受力特点，在轴承安装位做了加强筋补强，因为切削过程中刀具接触对手结构时会产生径向反作用力，若安装位刚性不足，长期冲击下会出现轴承座偏移，导致传动同轴度下降，进而出现刀具抖动、传动阻力增大甚至齿轮崩齿的问题。框架内部的部件安装位采用分区式布局，动力模块、控制模块、传动模块之间预留了足够的安装间隙，既方便赛前快速检修更换部件，也避免对抗过程中部件移位出现相互干涉，同时各模块的安装固定点都采用了防松设计，应对持续冲击下的螺丝松脱问题，这也是竞技类机器人设计中极易被忽略的细节——常规静态设备的螺丝锁紧扭矩在持续振动、冲击工况下会快速衰减，因此所有受力部位的固定点都额外增加了防松垫片或点胶处理的工艺要求。

顶部的检修面板采用快拆式设计，无需完全拆解主体框架即可快速更换内部电池、调整控制参数，面板与框架的配合面做了定位止口设计，保证安装后面板与框架表面齐平，避免出现凸起结构被对手刀具勾挂。从结构受力的角度分析，这款机器人的重心控制经过了专门优化，整体重心落在前后轮轴线的中心偏前位置，既保证前端切割机构下压时有足够的下压力，提升切削效率，也避免急停、转向时出现侧翻或前倾过度的问题。框架侧面的标识区域采用凹陷式设计，标识内容直接蚀刻在框架表面，不会因为碰撞、摩擦出现标识脱落，同时凹陷结构不会额外增加外部轮廓尺寸，不会影响机器人的通行与对抗动作。

在实际对抗场景中，这类1磅级别的中型切割机器人需要兼顾机动性与攻击性，因此结构设计上没有采用全覆盖式的厚重装甲，而是通过框架本身的结构形状实现防御功能，三角框架的倾斜面可将对手的切削攻击导向侧方，卸除部分冲击能量，同时减少正面的受击面积。刀具的旋转驱动部件安装在框架中心位置，保证旋转时的动平衡，避免高速旋转时产生整机振动，影响行走控制精度。所有外露的线缆都做了内嵌式布线处理，线缆全部从框架内部的走线槽通过，外部没有明线，避免对抗过程中线缆被对手切断导致整机失能。轮体的安装位置经过反复调试，保证离地间隙处于合理区间，既可以顺利通过场地内的小高度障碍，也不会因为离地间隙过大导致重心过高影响稳定性。

从设计思路的迭代角度来看，这款结构没有追求过度复杂的功能集成，而是聚焦核心对抗需求，在保证切割输出稳定、机动灵活的前提下，尽可能简化结构，减少不必要的活动部件，因为竞技场景下结构越简单，故障点就越少，对抗过程中的可靠性就越高。比如框架的连接部位尽可能采用一体折弯成型结构，减少拼接螺丝的使用量，从根源上降低螺丝松脱的风险；传动路径尽可能缩短，减少中间传动齿轮的数量，提升动力传输效率的同时，也降低了传动部件受冲击损坏的概率。针对切割作业时产生的反扭矩，框架内部设置了专门的扭矩承载梁，将刀具旋转产生的反扭矩直接传递到整体框架上，避免反扭矩作用在单一固定点造成结构开裂。安装孔位的设计全部采用标准化尺寸，可兼容同规格的通用动力部件、控制部件，方便使用者根据自身的配件储备快速更换调整，无需额外进行二次打孔加工，提升了结构的通用性与适配性。
