多边形防护壳便携车载诊断设备结构

　　这款多边形切角防护结构的便携电子设备，最初的设计出发点是面向车载诊断、户外数据读写这类复杂作业场景，这类场景下设备经常会被随手放置在维修工位、车辆仪表台、工具包内，难免遭遇磕碰、挤压、滑落的情况，传统直角矩形外壳在跌落时棱角位置应力集中，很容易出现壳体开裂、内部电路板受冲击损坏的问题，因此在外形设计阶段就放弃了常规的直棱直角方案，将壳体所有外露棱角都做了多段切角处理，每一个切角面都对应内部的加强筋布局，跌落时冲击力会顺着切角斜面分散到整个壳体框架上，而不是集中在单个棱角点。

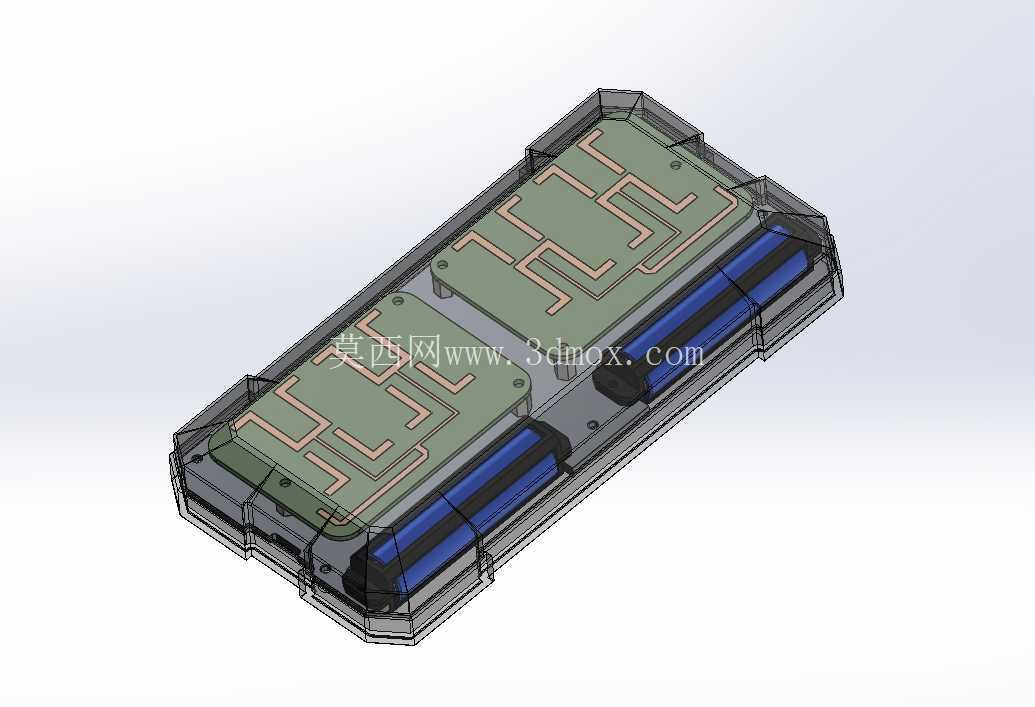

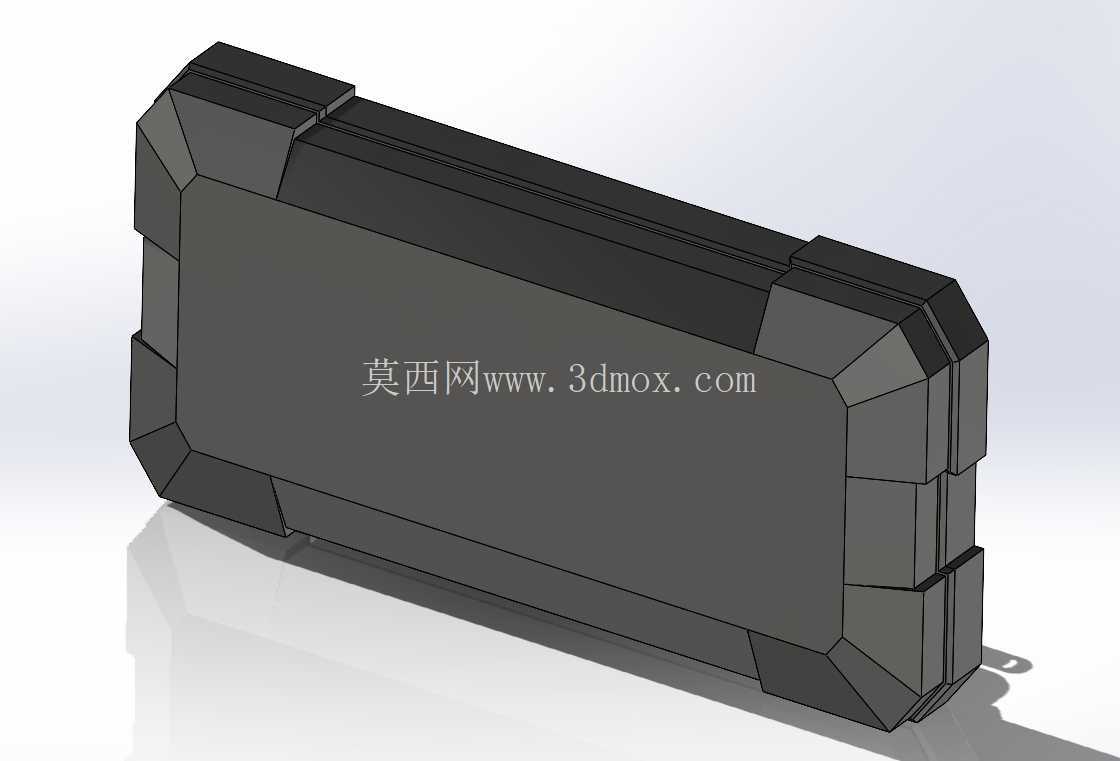

　　从结构布局来看，设备整体为扁长方形态，厚度控制在单手握持的舒适区间，宽度刚好适配成年人手掌抓握的尺寸，日常携带时可以轻松放入工装口袋或者小型工具包内，不会占用过多空间。壳体采用上下扣合的装配方式，合模线沿着壳体侧部的中线位置布置，切角结构刚好可以遮挡合模线带来的外观瑕疵，同时上下壳的扣合位在切角处做了错位卡扣设计，相比普通直边卡扣，这种错位结构在受到侧向挤压时不容易脱开，能更好的保护内部的PCB板、存储芯片以及接口组件。设备的正面为平整的无开孔面板，一方面可以预留足够的空间印制标识或者粘贴防滑贴，另一方面整面的平整结构也避免了正面开孔带来的强度下降问题，日常放置时正面朝下也不会磨损面板区域。

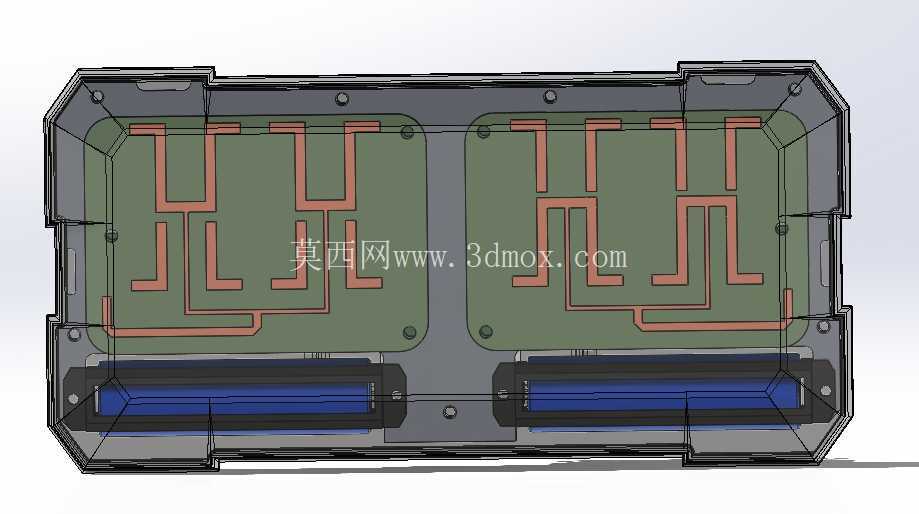

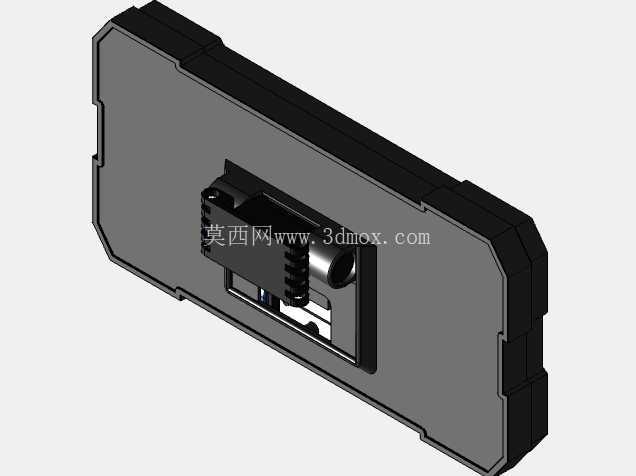

　　侧部的切角除了抗摔的作用，还兼顾了握持时的防滑定位，手指抓握时刚好可以卡在切角形成的棱边上，即使手上沾有油污、维修废液，也不容易出现设备滑脱的情况。在安装边界的设计上，内部电路板的固定柱全部避开了切角的应力区域，布置在壳体内部的平面位置，每个固定柱都做了周边的加厚处理，跌落时固定柱不会因为冲击力出现断裂，电路板和壳体内壁之间预留了足够的缓冲间隙，可以填充泡棉胶层进一步吸收冲击能量。接口位置统一布置在设备的一端，接口周边的壳体做了局部加厚，并且预留了防护胶塞的安装槽位，不用的时候可以用胶塞盖住接口，避免维修场景下的灰尘、水渍进入设备内部造成短路。

　　这类设备日常使用中经常会和各类金属维修工具混放在工具包内，多边形的外壳结构让设备在包内不会因为滚动挤压到其他物件，同时壳体表面做了细微的磨砂纹理处理，既可以抵抗日常使用的划痕，也不会在表面残留过多的指纹和油污，清理起来更加方便。从实际作业的适配性来看，这种结构的设备在车载ECU刷写、故障诊断读取、户外设备参数调试这类场景下，相比普通矩形外壳的设备耐用性提升明显，尤其是在非桌面的作业环境下，操作人员经常需要单手握持设备操作另一只手接插线束，切角形成的握持定位点可以大幅降低长时间握持的疲劳感，也能减少操作过程中设备滑落的概率。壳体的壁厚设计经过了反复的跌落验证，在保证整体强度的前提下尽可能控制壁厚，避免设备整体重量过大，长时间携带产生负担，内部的筋位布局沿着切角的走向呈放射状布置，既可以提升壳体的整体刚性，也不会过多增加材料的用量，兼顾了结构强度和轻量化的需求。
