塑料颗粒混合用卧式混料设备结构设计

　　在注塑加工、改性塑料造粒的生产环节中，不同粒径、不同配方的塑料原料均匀混合是保障后续制品成型性能稳定的核心前置工序，这款颗粒混合设备正是针对该类场景开发的专用混料装置，可直接对接注塑机料斗或挤出机进料端，完成多组分颗粒原料的预混作业，避免因原料分层、配比不均导致的制品色差、力学性能波动等常见生产问题。设备整体采用卧式主机搭配高位储料料斗的布局结构，底部主机箱体采用一体化方钢焊接框架，外部覆盖钣金护罩，既可以容纳内部的送料、混料执行组件，也能为上部的储料单元提供稳定的安装支撑，箱体底部预留四个可调式支撑脚座，可根据车间地面平整度调整设备水平度，抵消运行过程中的振动偏移，安装时仅需预留主机周边300mm的操作维护空间，上部储料斗最高点距离地面约1.6米，可适配常规车间的物料上料操作高度，无需额外搭建登高作业平台。

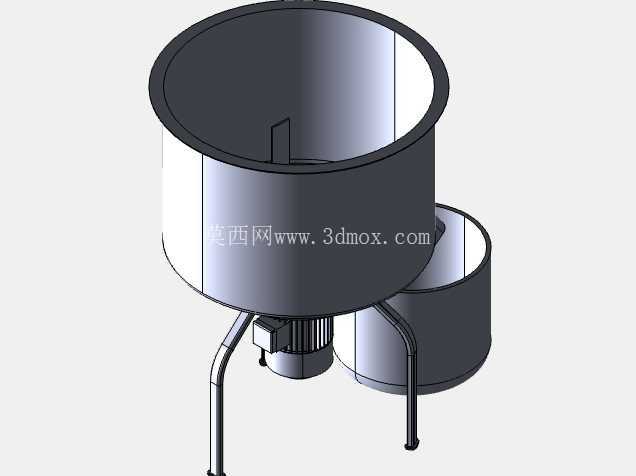

　　上部的锥底储料料斗采用不锈钢材质设计，锥角角度设置为55度，可保障塑料颗粒依靠自重顺畅下落，不会在料斗内壁产生挂料、积料死角，料斗下部设置双路出料导流槽，可根据混料需求调整出料开度，控制进入下部混料腔的原料流量，避免短时间进料量过大导致的混料负载过高、混合均匀度下降问题。主机中部的混料腔采用卧式敞口便于观察的结构设计，内部设置螺旋推送与搅拌结合的混料组件，可在推送物料前进的过程中完成不同粒径颗粒的剪切、掺混，避免大颗粒物料上浮、小颗粒沉底的分层问题，混料腔末端设置出料接口，可直接对接注塑机的进料口，完成混料后的原料直接输送，减少物料中转过程中的污染与损耗。

　　设备的驱动单元集成在主机箱体内部，采用减速电机直连混料主轴的传动方式，减少皮带、链条传动带来的传动损耗与维护点位，传动部位全部设置安全防护外罩，避免生产过程中操作人员误触引发安全事故，箱体侧面设置可开启的检修门，日常维护时可直接打开检修门完成传动部件的润滑、易损件更换作业，无需拆解整机外壳。从结构设计逻辑来看，这款设备没有采用传统立式混料机的高转速搅拌结构，而是采用低转速大扭矩的卧式混料结构，运行过程中噪音更低，颗粒破碎率更小，尤其适用于添加色母、改性助剂的塑料颗粒混合场景，不会因为高速搅拌打碎颗粒原有形态，影响后续注塑成型的塑化效果。

　　设备的进料端与出料端都预留了标准的快装接口，可根据实际生产线的布局需求，搭配真空上料机实现自动上料，也可直接对接计量式色母机，完成原料配比的精准控制，适配不同产能规模的注塑生产线、小型挤出造粒生产线的配套需求。在安装边界方面，设备整体长度约1.2米，宽度约0.5米，主机箱体高度约0.7米，安装时不需要预埋地脚螺栓，直接放置在平整的硬化车间地面即可投入使用，设备整体重量较轻，可根据生产线调整需求灵活移位，不需要大型吊装设备辅助。混料腔的观察窗口采用透明钢化玻璃材质，生产过程中可直接观察内部物料的混合状态，根据混合效果调整进料速度与主轴转速，不需要停机开盖检查，减少生产过程中的停机等待时间。料斗上部可根据需求加装料位传感器，当储料斗内原料不足时可触发上料设备自动补料，实现混料工序的连续自动化运行，减少人工上料的劳动强度。
