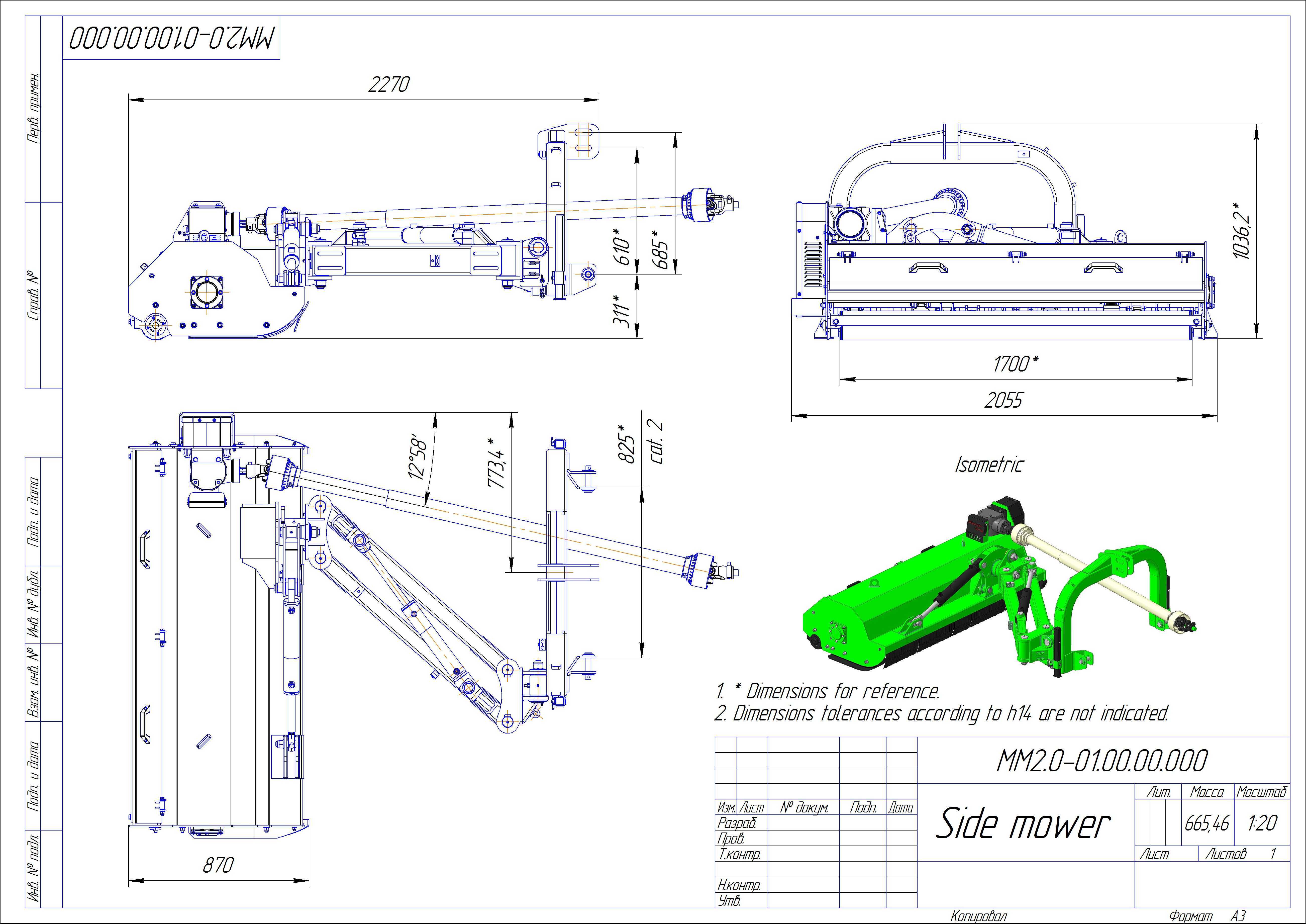

侧向偏置式农用割草机结构设计

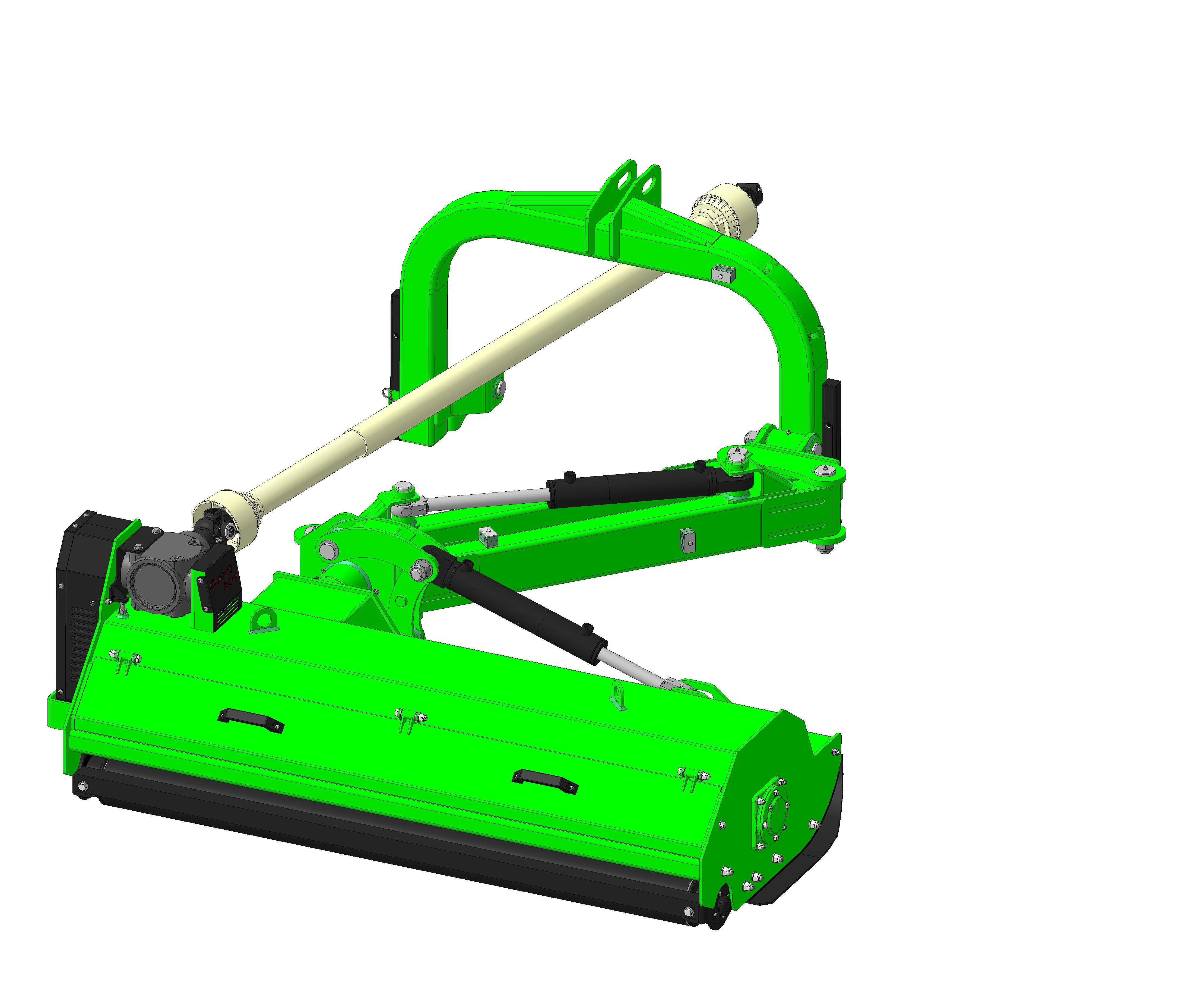

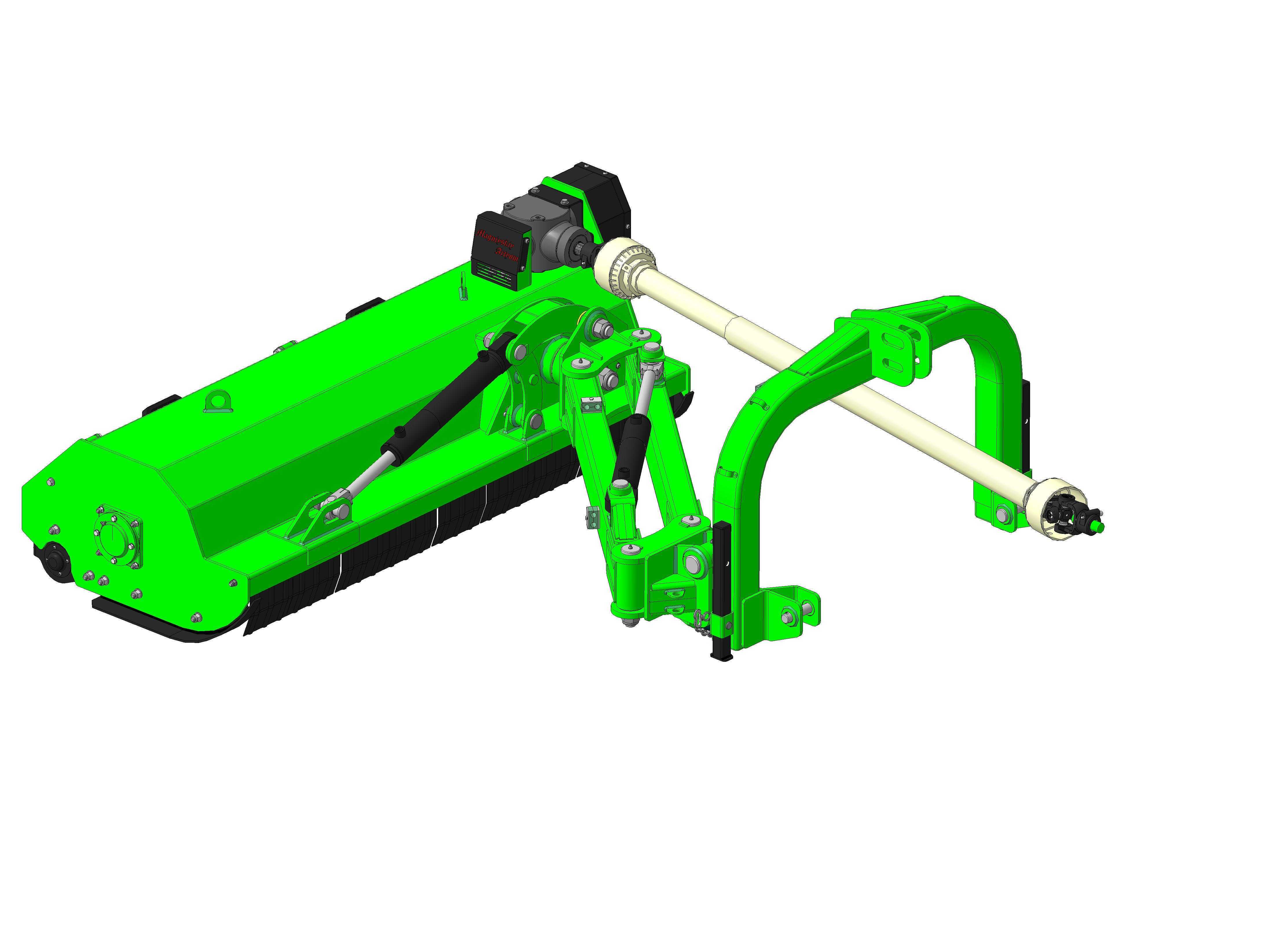

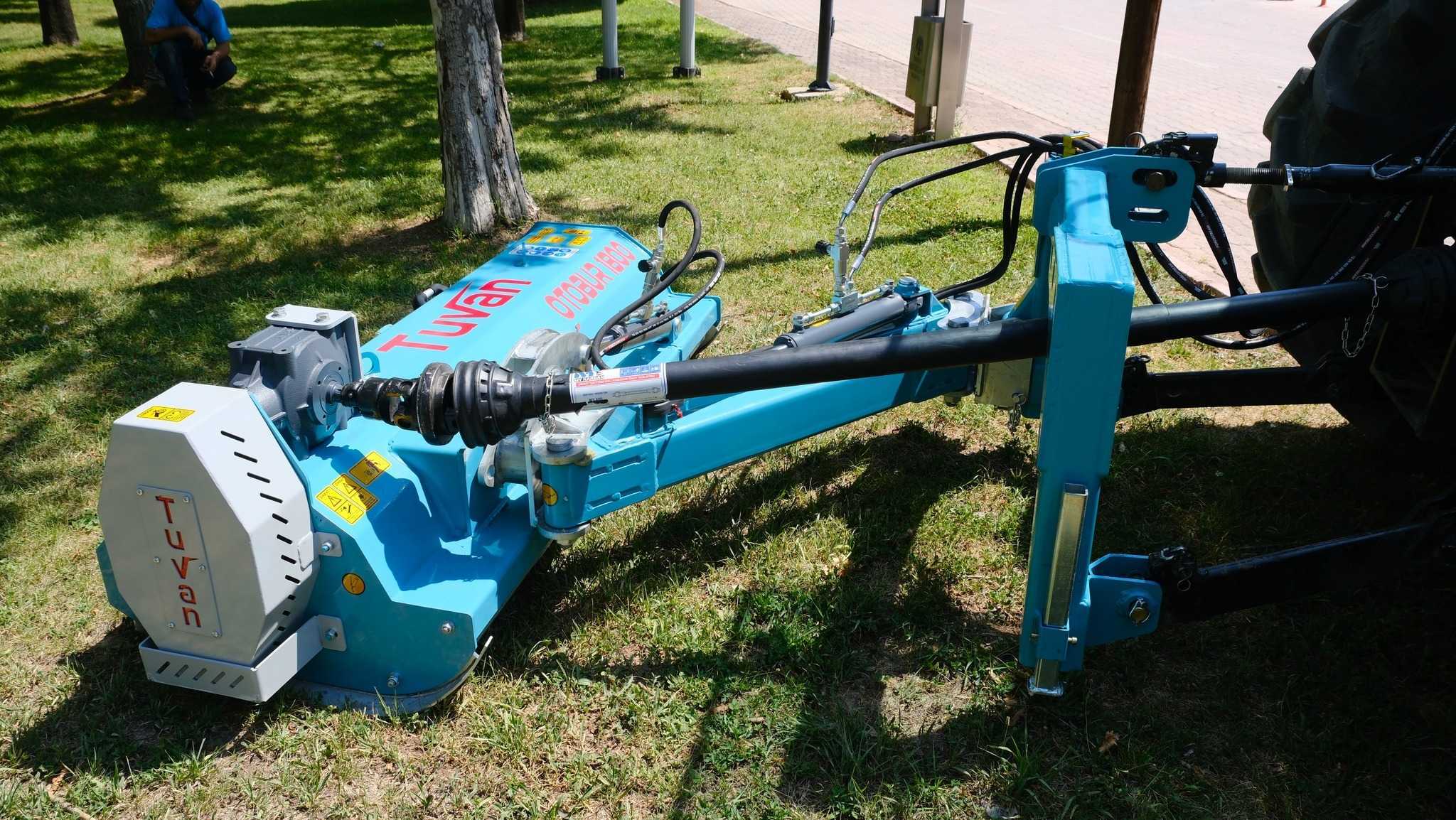

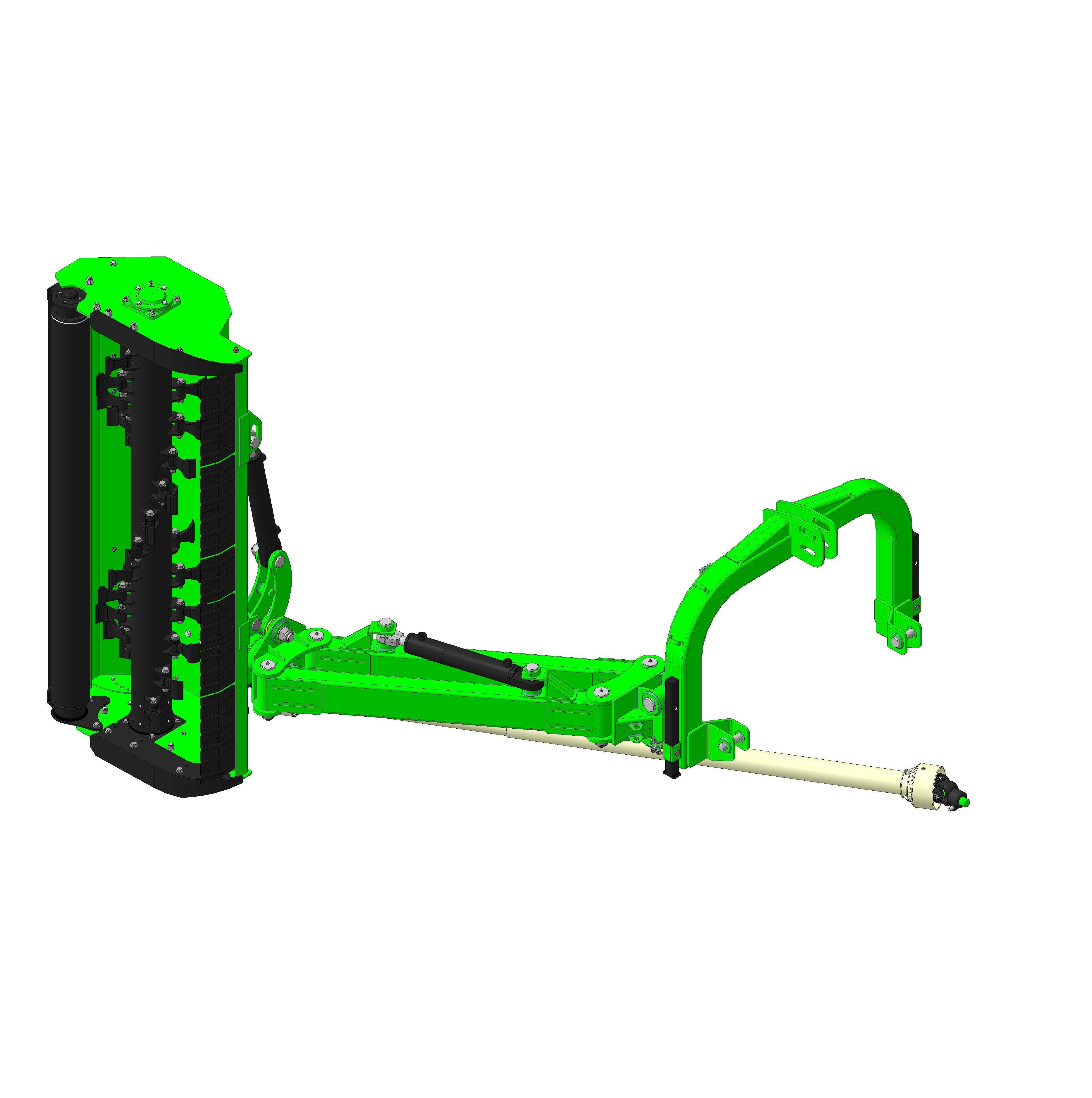

　　这款侧向偏置结构的割草设备，主要适配丘陵缓坡、果园行间、田埂边界等常规直连式割草机难以覆盖的作业场景，在实际农林养护作业中，不少作业区域存在障碍物贴边、地形有高差、作业边界不规则的问题，传统正置悬挂的割草机受拖拉机轮距、悬挂点位置限制，很难贴近围栏、果树根部、沟渠边缘完成除草作业，容易留下作业死角，需要人工二次清理，大幅提升了作业成本。该设备采用侧向偏置的悬挂布局设计，作业时整机可向机身侧方偏移一定距离，让切割转子的作业范围超出拖拉机轮胎的碾压边界，既能避开拖拉机轮辙区域未被碾压的杂草，也能贴近侧边障碍物完成无死角切割，解决了传统割草机贴边作业难的痛点。

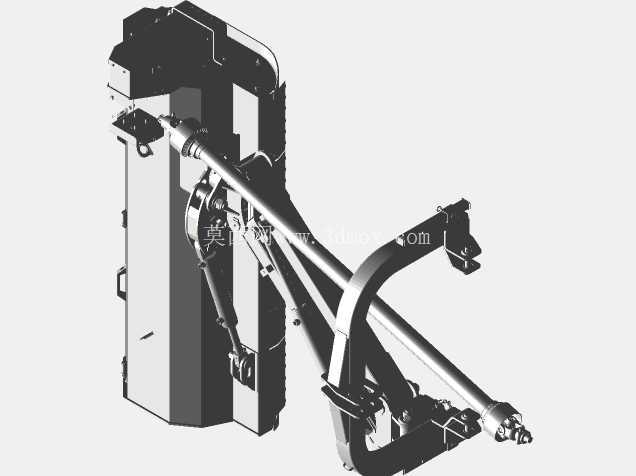

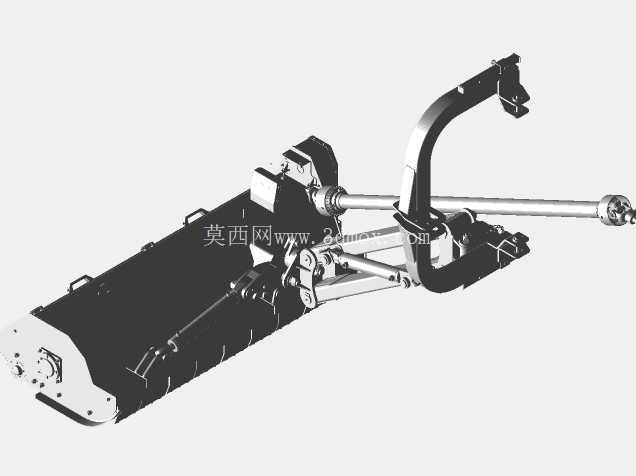

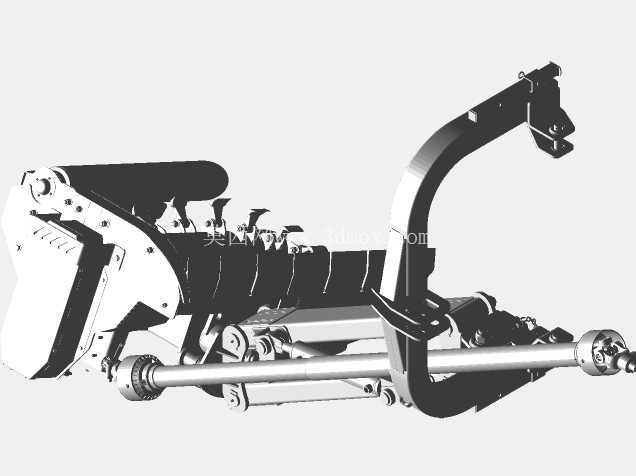

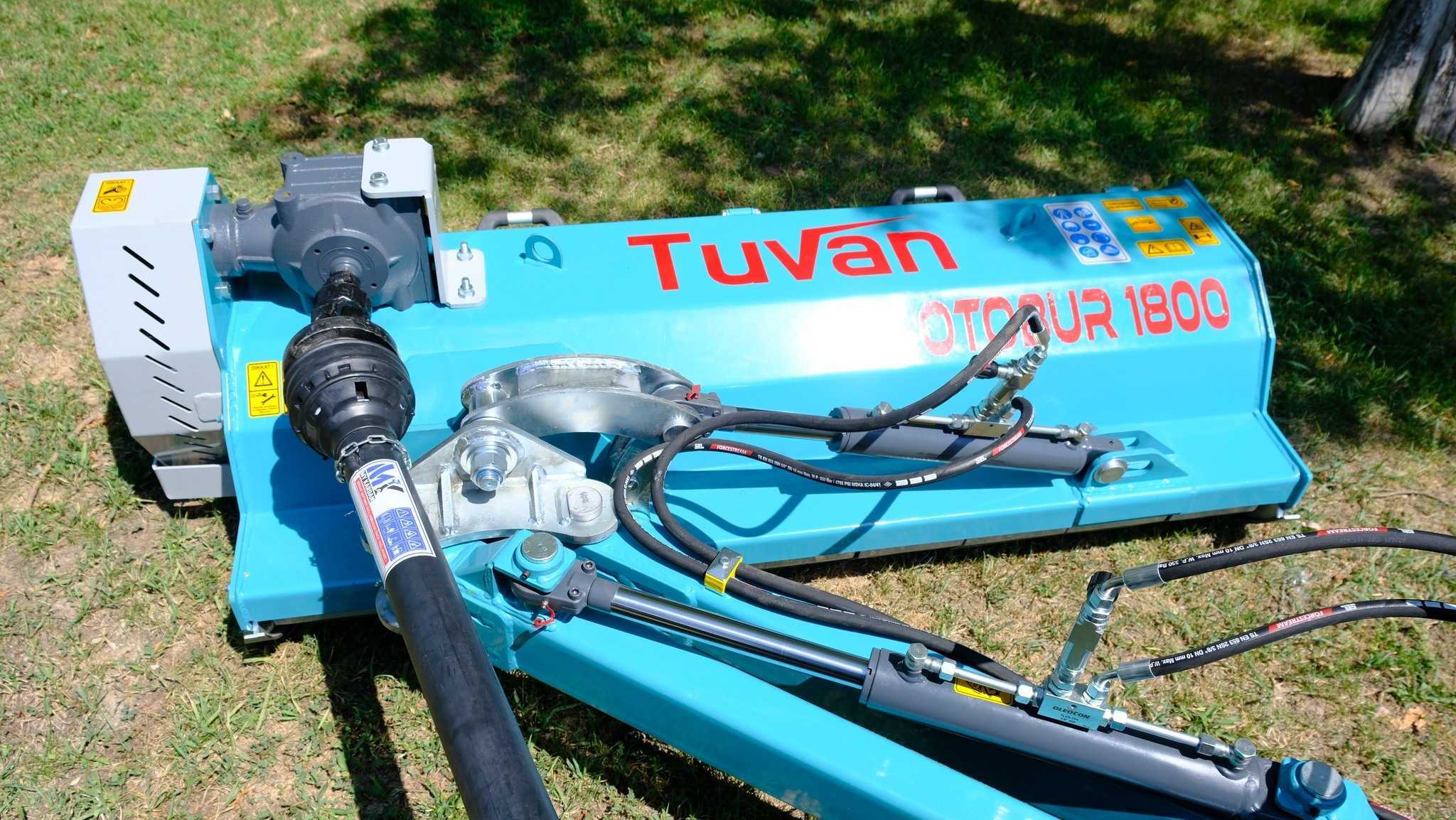

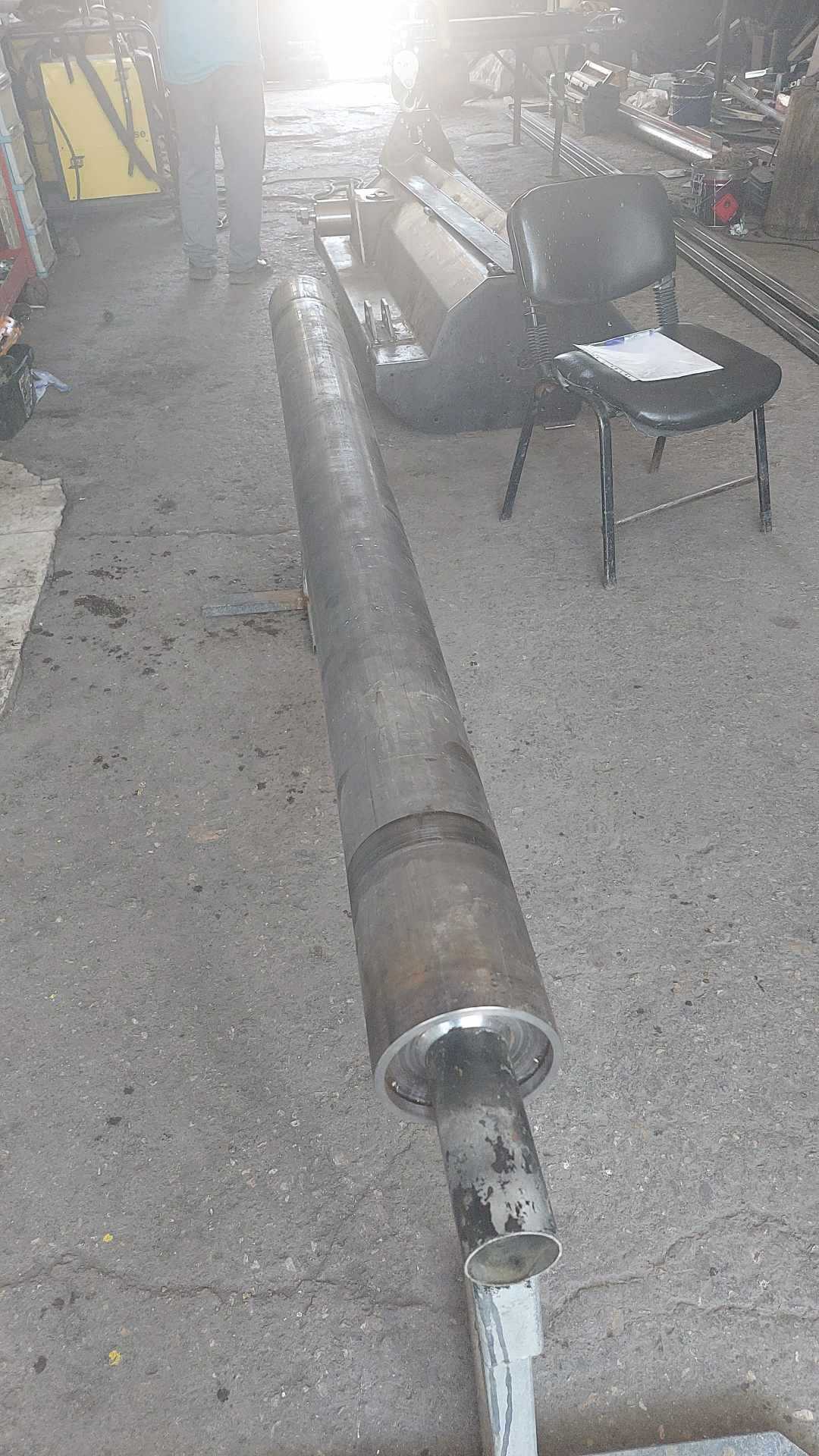

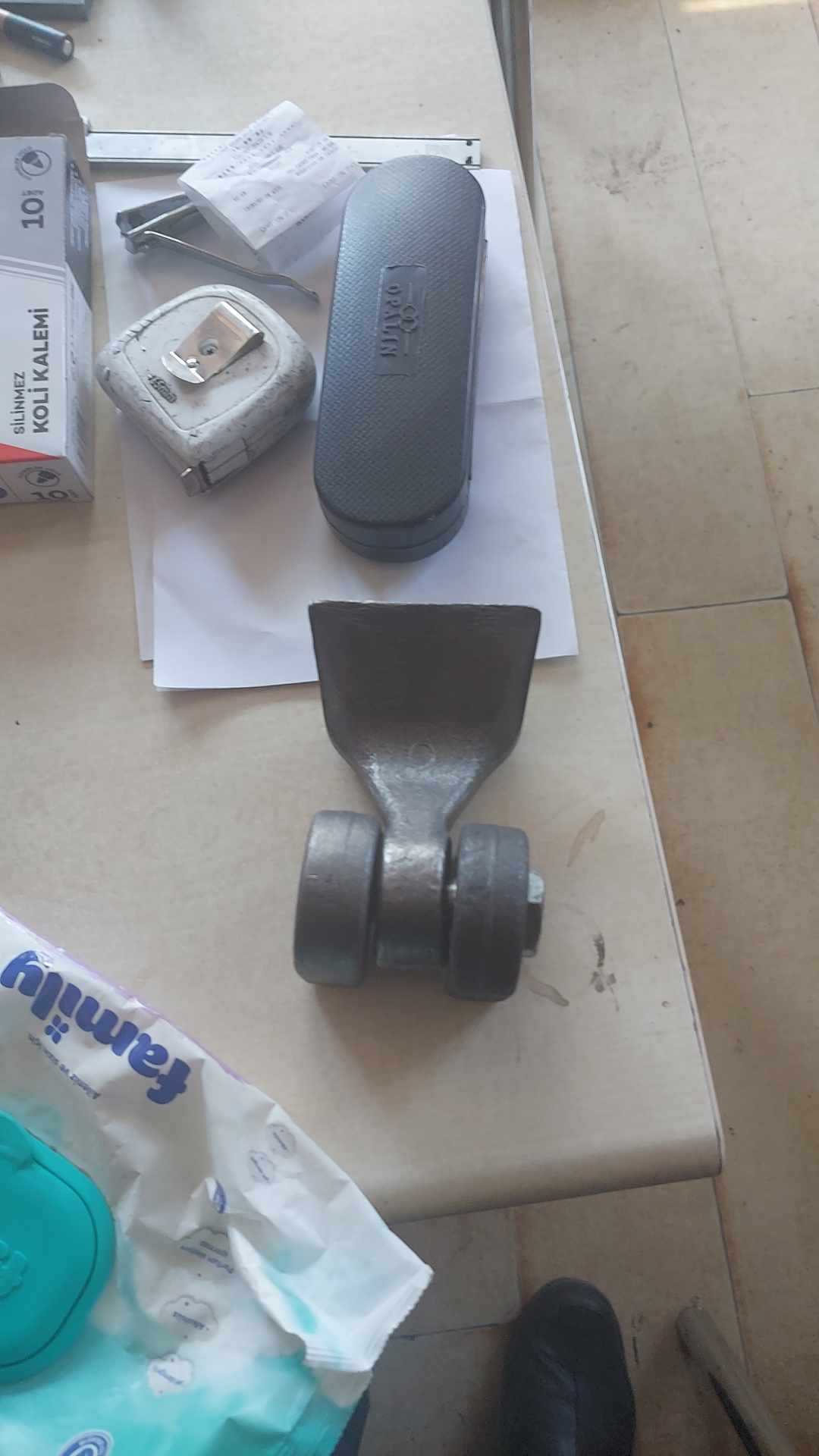

　　从结构功能来看，设备核心切割部件为水平布置的转子总成，转子上铰接有甩刀组件，作业时转子高速旋转带动甩刀张开，通过冲击、剪切作用切断杂草，针对不同作业场景的杂草类型，甩刀可更换为不同形式，应对细软牧草、粗壮灌木枝桠都能保持稳定的切割效果。设备的悬挂连接端采用万向传动轴结构，可在偏置、角度摆动的状态下稳定传递动力，避免传动系统因位置偏移出现卡滞、动力中断的问题，同时配套的液压调节组件可实时调整设备的作业高度与偏置幅度，操作人员在驾驶位即可完成参数调整，适配不同留茬高度的作业需求，也能在遇到凸起障碍物时快速抬升设备，避免切割部件磕碰损坏。

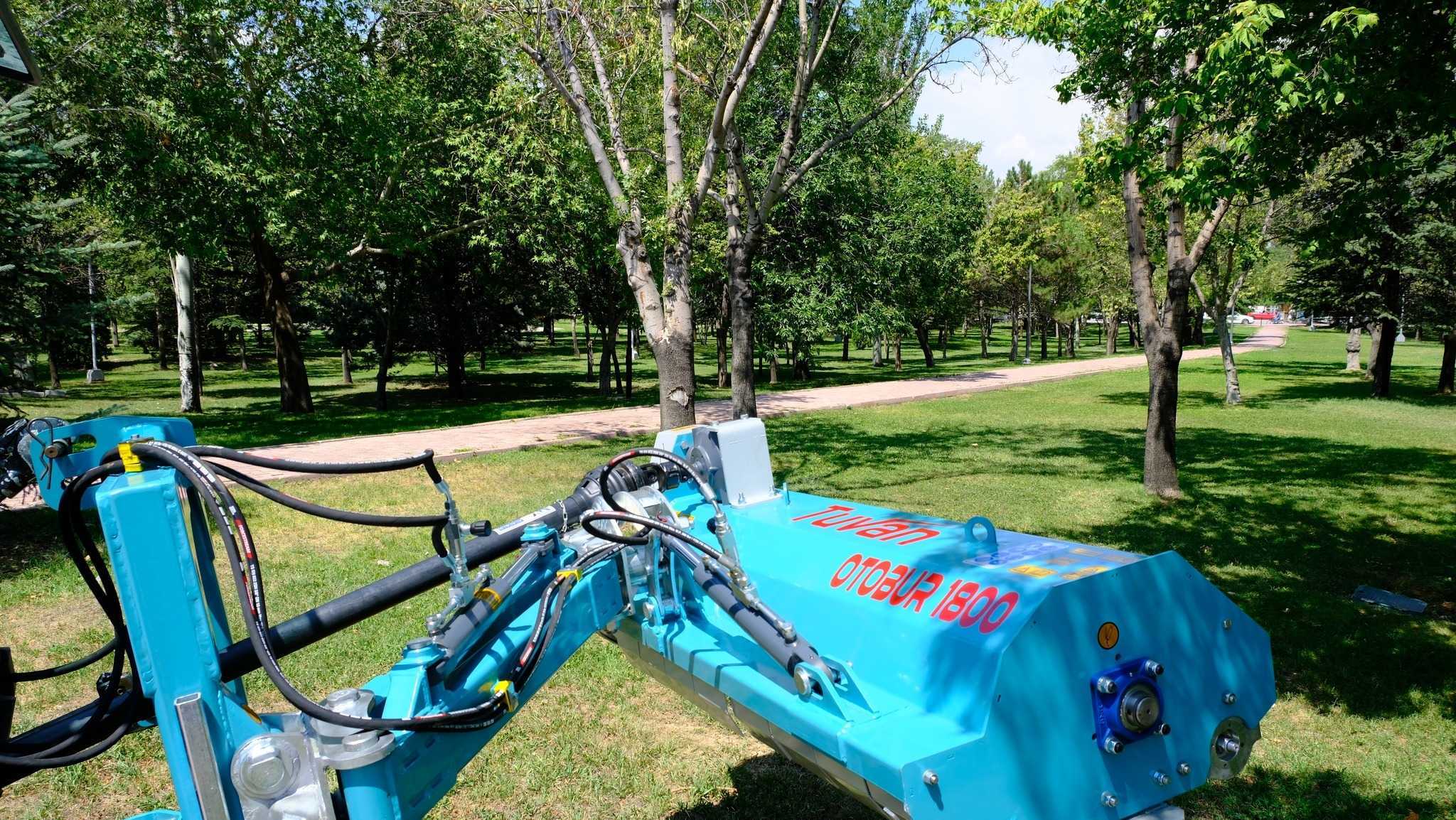

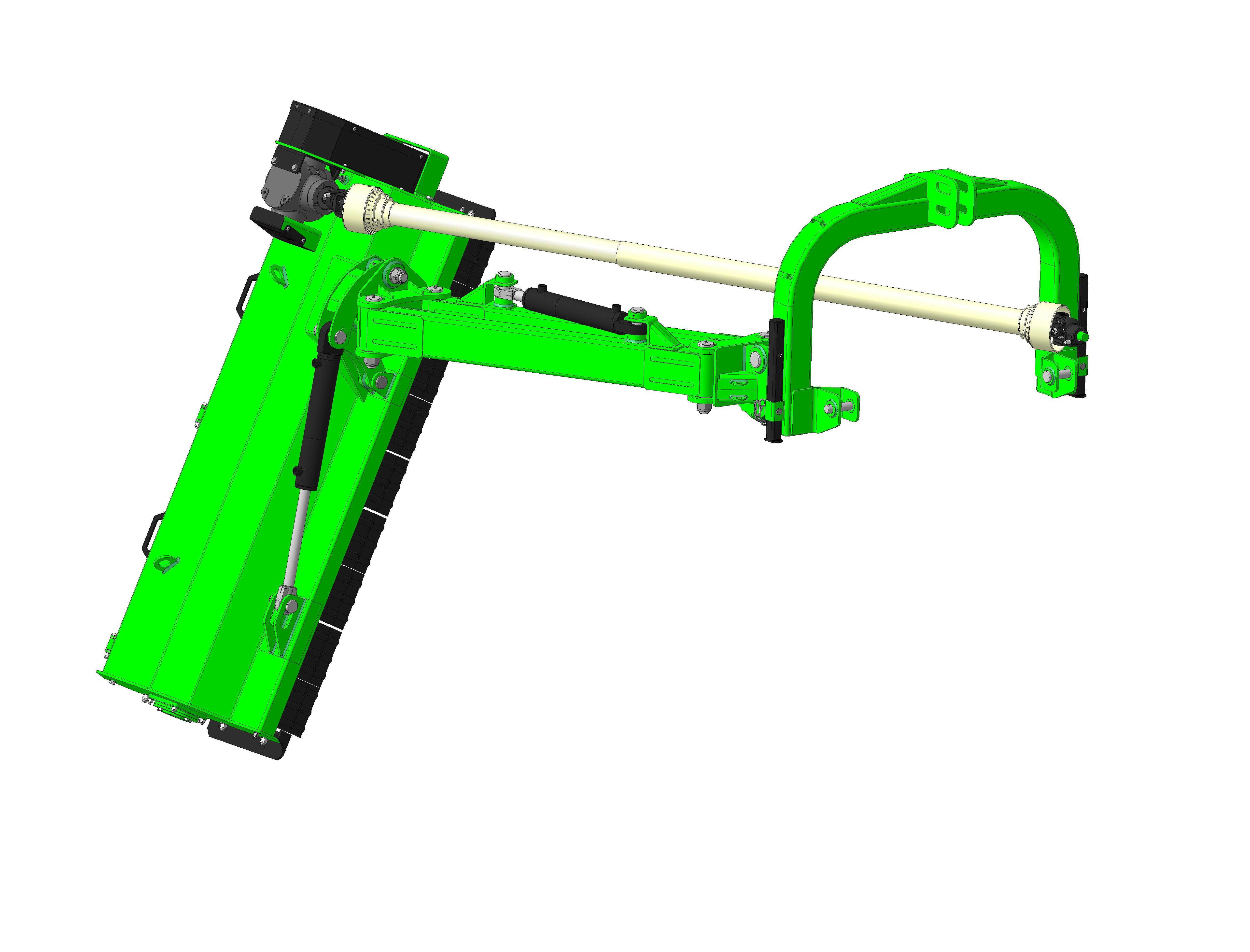

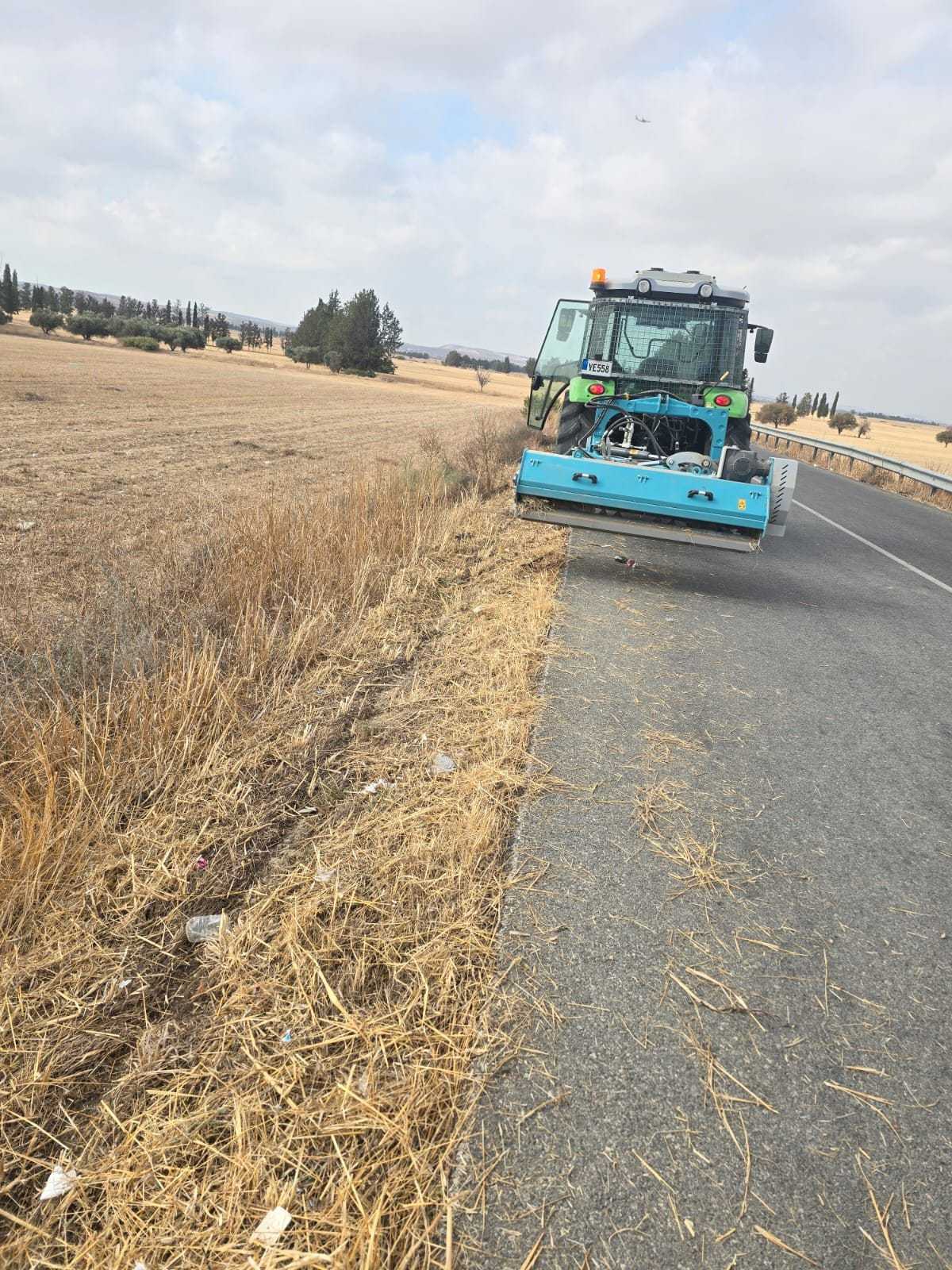

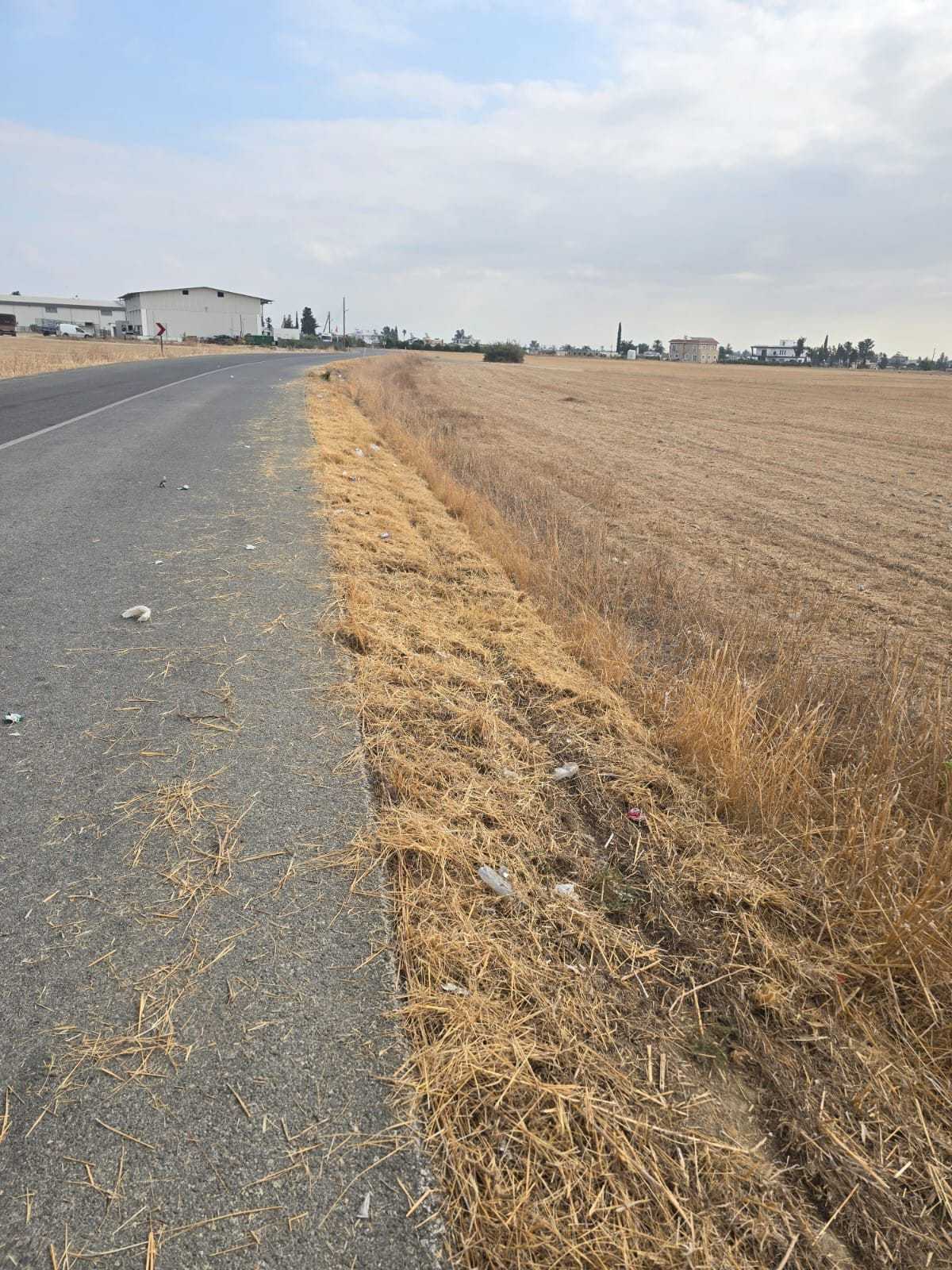

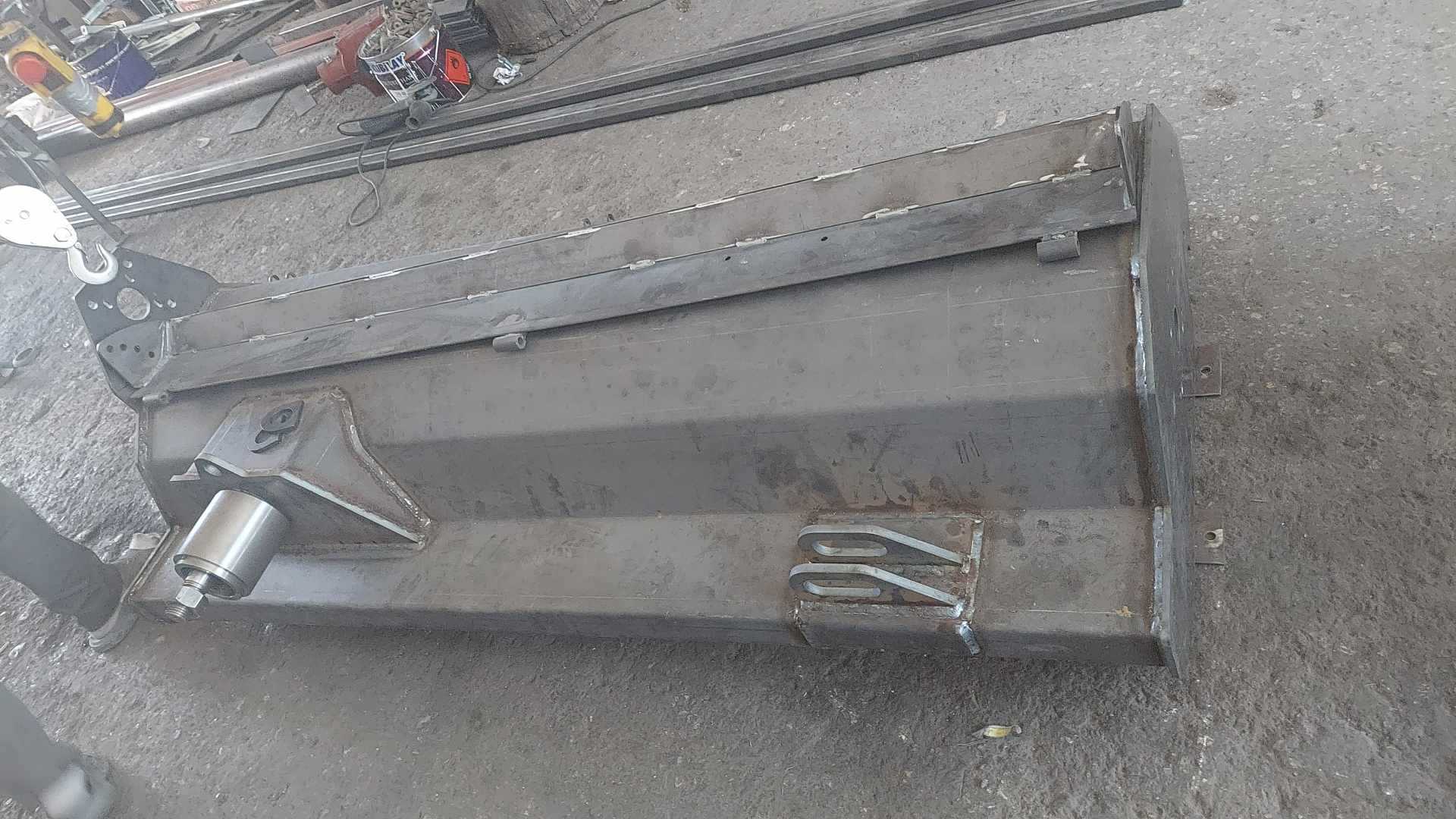

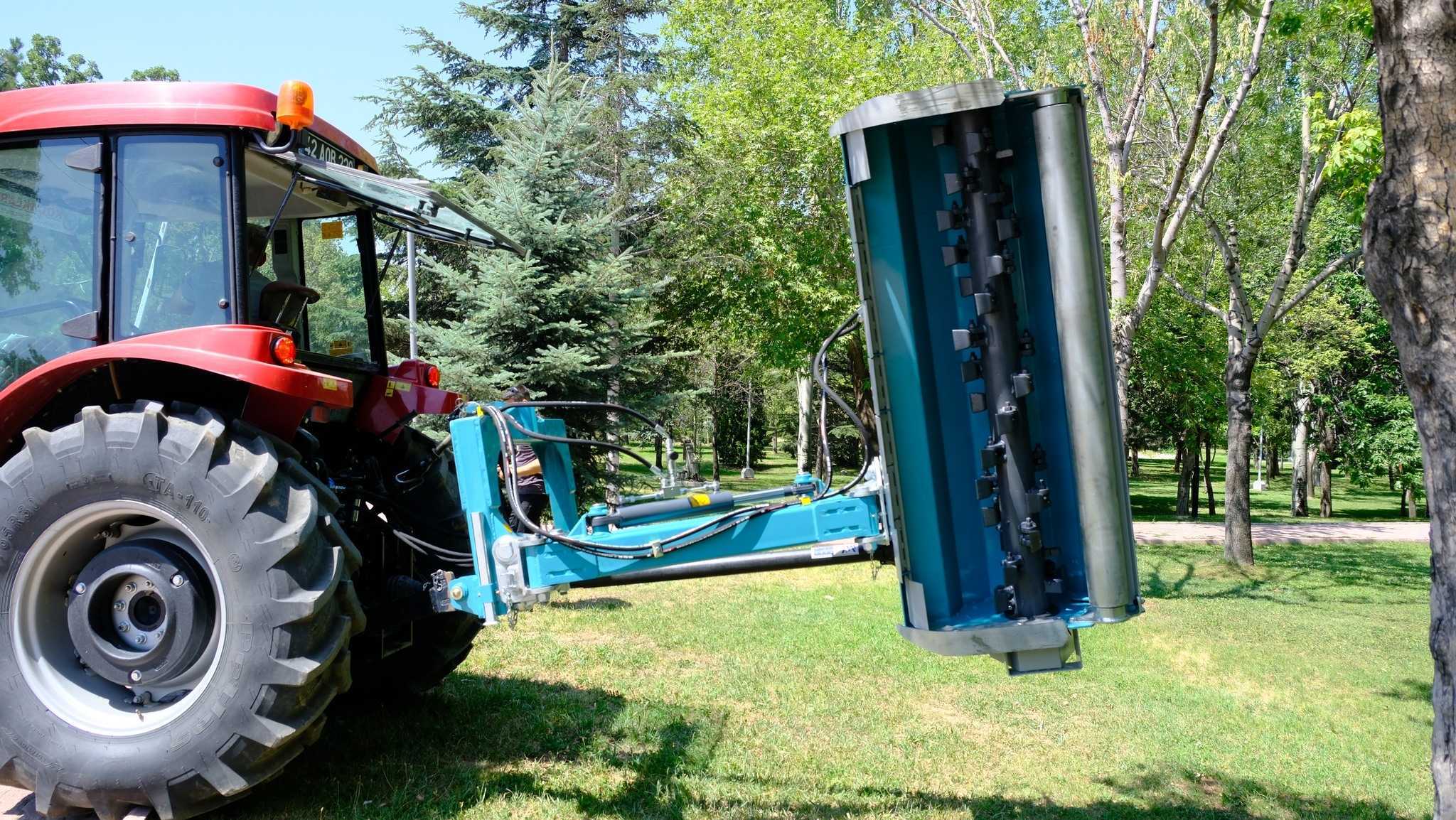

　　设备的旋转角度覆盖正负两个方向的调节区间，可根据作业地形的倾斜角度调整设备姿态，让切割转子始终保持与地面平行的状态，在坡地作业时也能保证割茬高度均匀，不会出现局部漏割、铲土的问题。从安装边界来看，该设备采用标准三点悬挂接口，可适配多数常规马力段的农用拖拉机，安装时仅需对接悬挂销与动力输出轴，调整好传动轴的伸缩余量即可投入使用，不需要对拖拉机进行额外改装。设备的侧向偏置行程经过合理设计，既保证足够的侧移距离覆盖贴边作业范围，也控制了偏置状态下的整机重心偏移量，避免侧移量过大导致拖拉机侧倾风险提升，作业时的稳定性更有保障。设备外壳采用高强度钢板弯折成型，切割腔内部做了耐磨衬板加固，可抵御高速甩刀带起的碎石、草屑冲击，延长整机使用寿命，外壳顶部设置的警示标识与防护挡板，可阻挡切割过程中飞溅的杂物，避免对周边人员、设备造成伤害。在实际作业过程中，该设备除了完成常规草场的牧草收割、杂草清理工作外，还可用于果园株间除草、农田田埂修整、绿化带边缘修剪等多种作业场景，相比传统正置割草机，单趟作业的有效覆盖宽度更贴合不规则地块的作业需求，减少往返作业的次数，降低燃油消耗与作业时长。

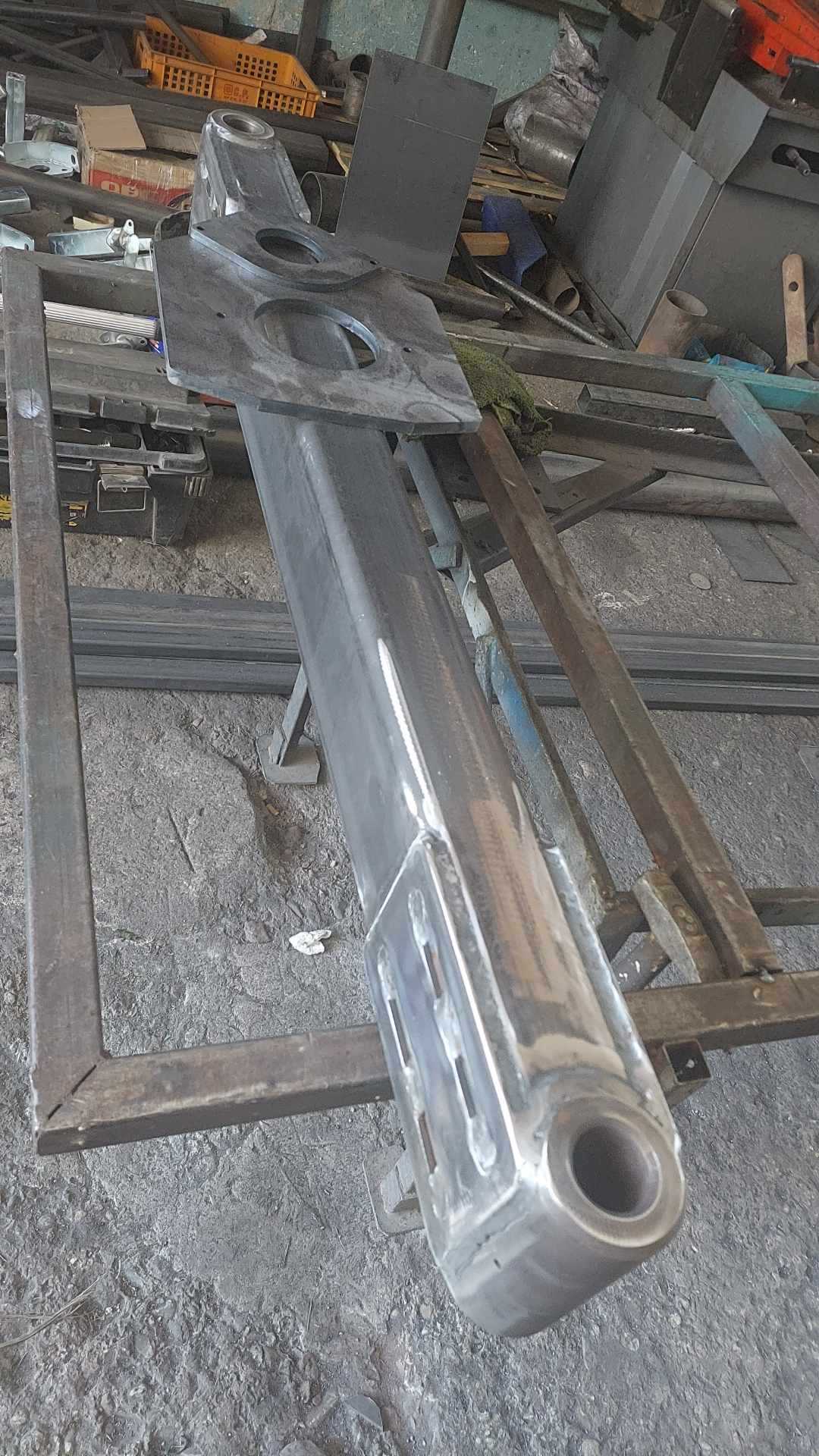

　　设计过程中针对偏置状态下的受力情况做了专项优化，悬挂架与主机身的连接部位采用加厚铰接结构，可承受偏置作业时产生的侧向扭矩，避免长期偏置作业导致结构变形，液压管路的布置沿着机身结构走向固定，预留了足够的摆动余量，不会在设备调整姿态时出现管路拉扯、磨损的问题。转子的动平衡经过校准，高速旋转时的振动幅度控制在合理区间，既降低了作业时的噪音，也减少了振动对传动部件、悬挂结构的疲劳损伤，延长部件的维护周期。设备的底部设置有可调高度的支撑滑靴，作业时滑靴贴地滑行，可根据地面起伏自动适配高度，避免切割转子直接接触地面造成部件磨损，也能保证在不平整地块作业时割茬高度保持一致，不会出现高低不平的情况。
