仿终结者人形机械结构仿生设计作品

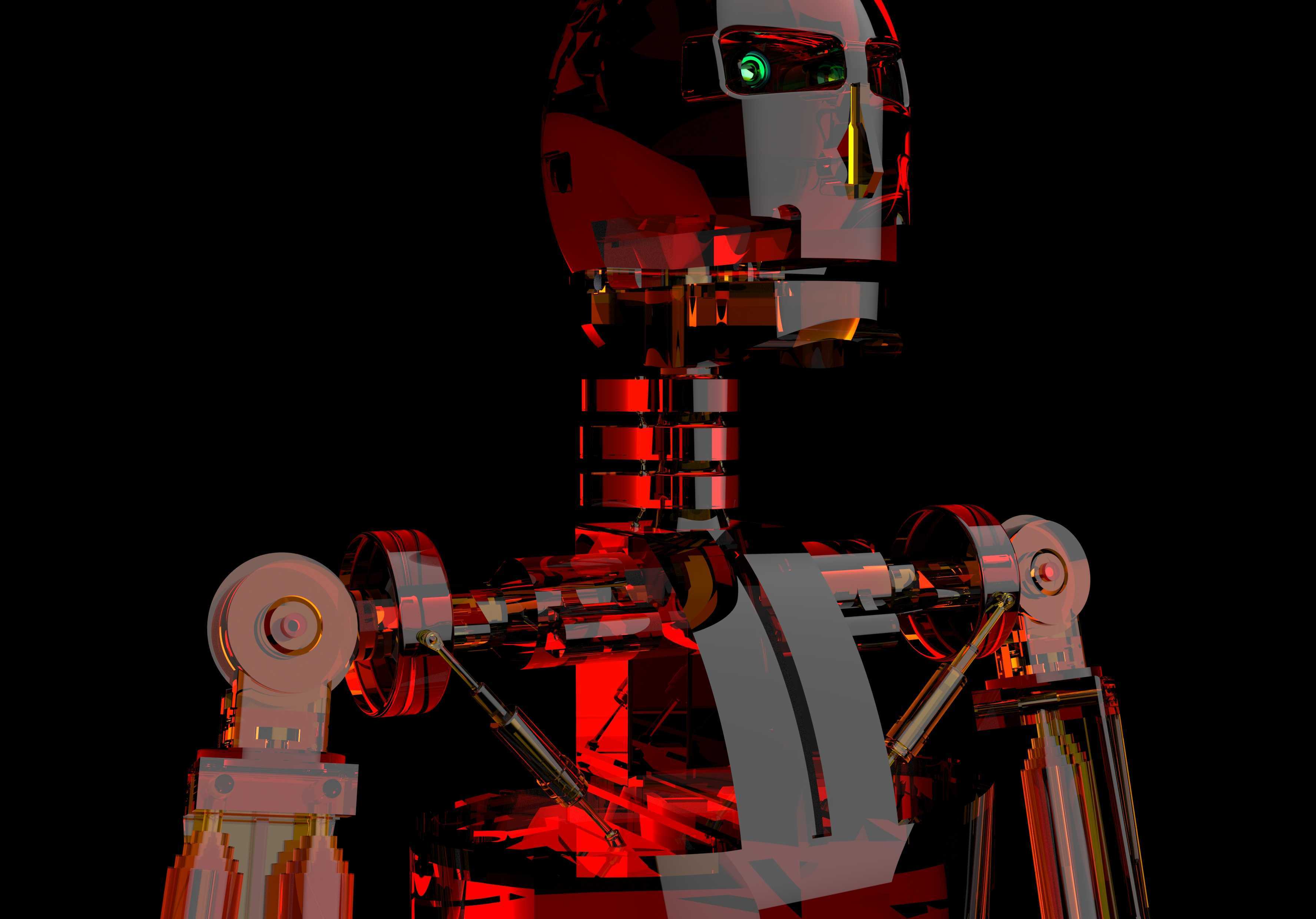

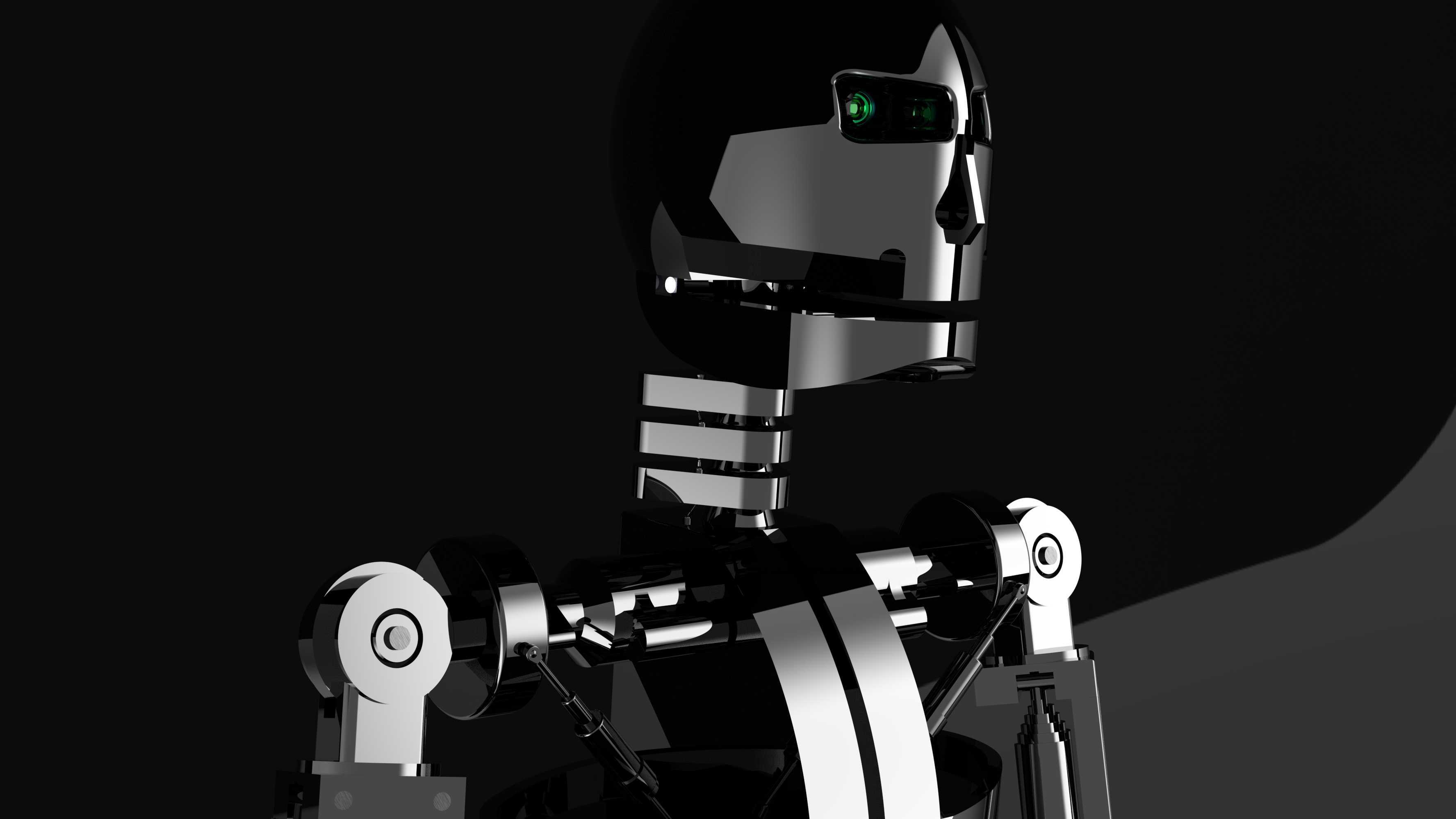

　　该仿生机械结构参考经典科幻IP中的人形机器人形象做实体化结构落地，整体采用类人躯干比例做结构拆分，从颈部关节到肩、肘、胸段的连接结构都做了可动性预留，颈部采用多段叠片式回转结构，每段叠片间预留转动间隙，可实现俯仰、侧摆、回转三个自由度的动作，适配类人头部的姿态调整需求，这类多段叠片关节在工业人形机器人的颈部结构中也有同类应用，可在紧凑空间内实现多自由度动作，同时保证结构支撑强度。肩部关节采用同轴回转副设计，关节外侧做圆形端盖封装，内部预留轴承安装位，可承载上臂结构的全部载荷，同时实现上臂的前后摆动、侧抬动作，关节处的连接臂采用变截面设计，靠近关节端做加厚处理提升抗扭强度，远离关节端逐步收窄，兼顾结构强度与整体造型的线条流畅度。

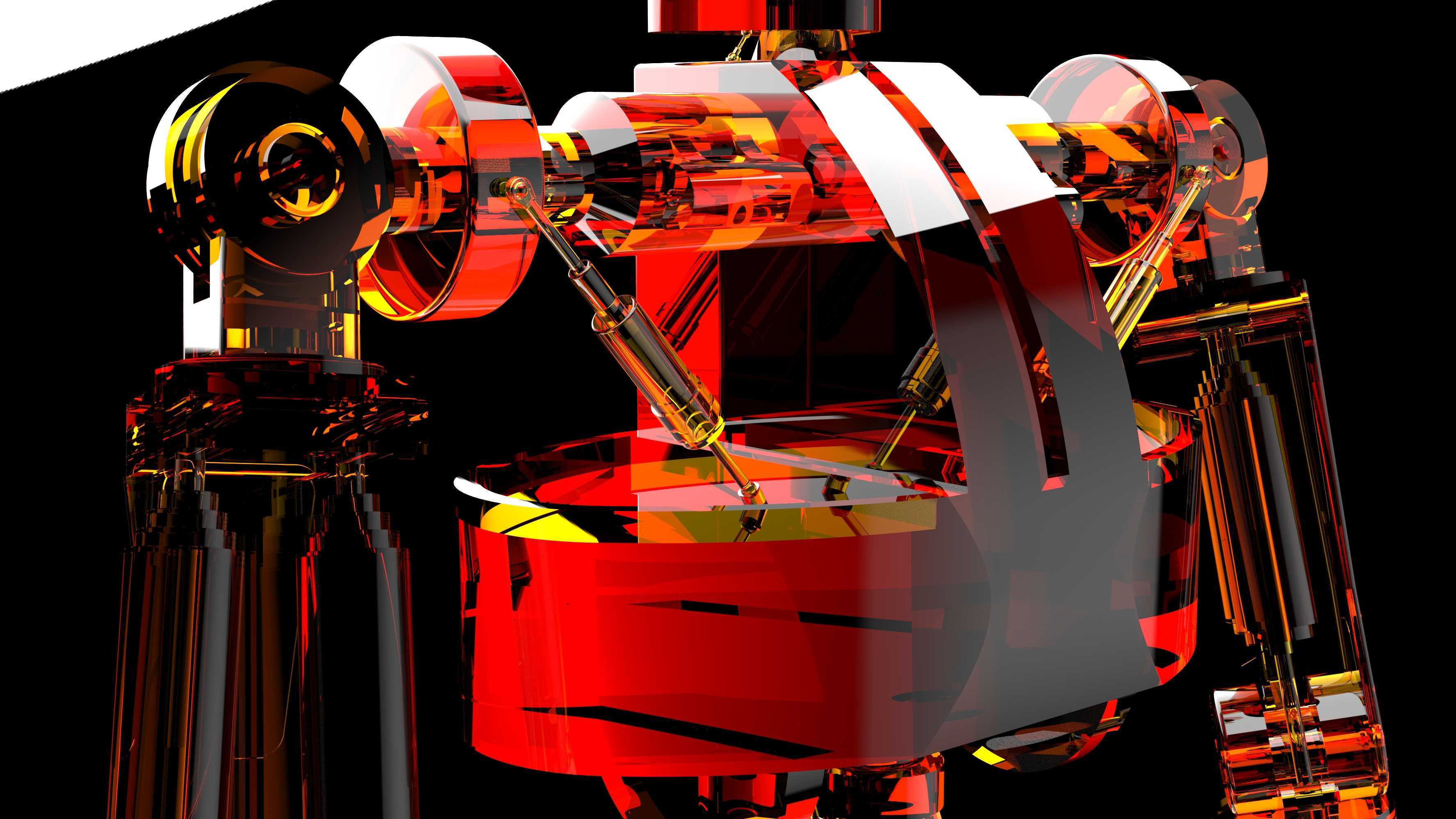

　　胸段结构采用分块式钣金拼接思路，左右对称布置两块弧形护板，护板边缘做折弯处理提升自身刚度，中间预留内部走线与核心构件的安装空间，这类分块式护板结构在工业服务机器人的外壳设计中十分常见，既可以通过分块设计降低单个零件的加工难度，也能方便后期内部构件的检修维护，不需要整体拆解外壳即可完成局部构件的更换。上臂与躯干的连接位置做了限位结构设计，可避免关节转动超程造成结构磕碰，转动副的接触面做了耐磨处理预留，实际生产中可加装聚四氟乙烯耐磨垫片，降低长期转动带来的结构磨损，提升整体结构的使用寿命。

　　整体结构的外露部分全部采用金属质感的外观处理，棱角处做小半径倒角处理，既避免锐边带来的安全隐患，也能让光线在结构表面形成更有层次的反射效果，还原科幻作品中机械质感的视觉表现。从安装边界来看，整体结构的躯干宽度控制在合理范围内，肩宽尺寸符合类人结构的常规比例，不需要额外占用过大的安装空间，可直接放置于常规展示台做静态展示，若要做动态可动版本，也可在各关节位置加装微型伺服舵机，关节内部的中空空间可容纳舵机走线，不需要额外在结构外表面布置线槽，保证外观的整体性。

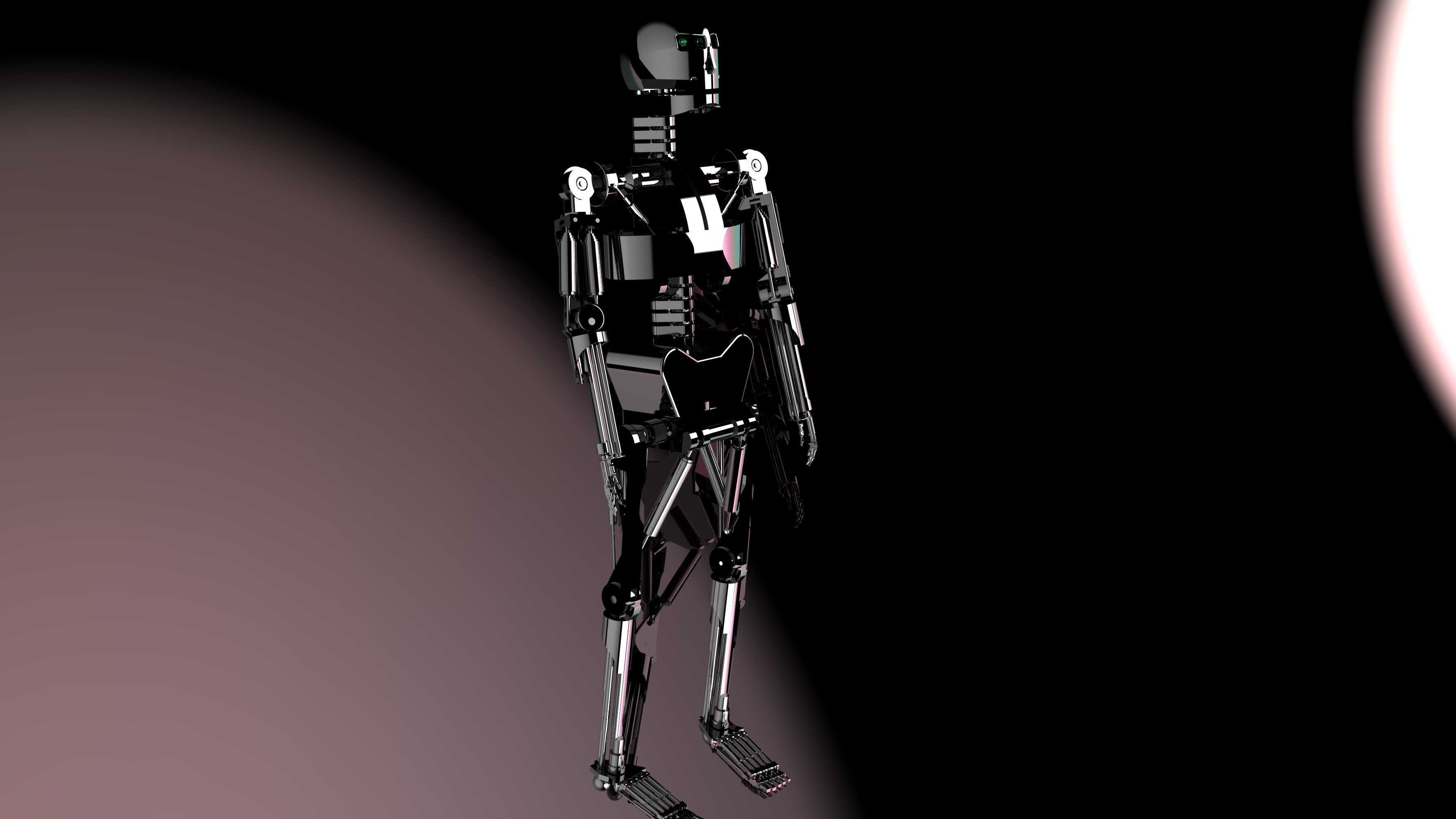

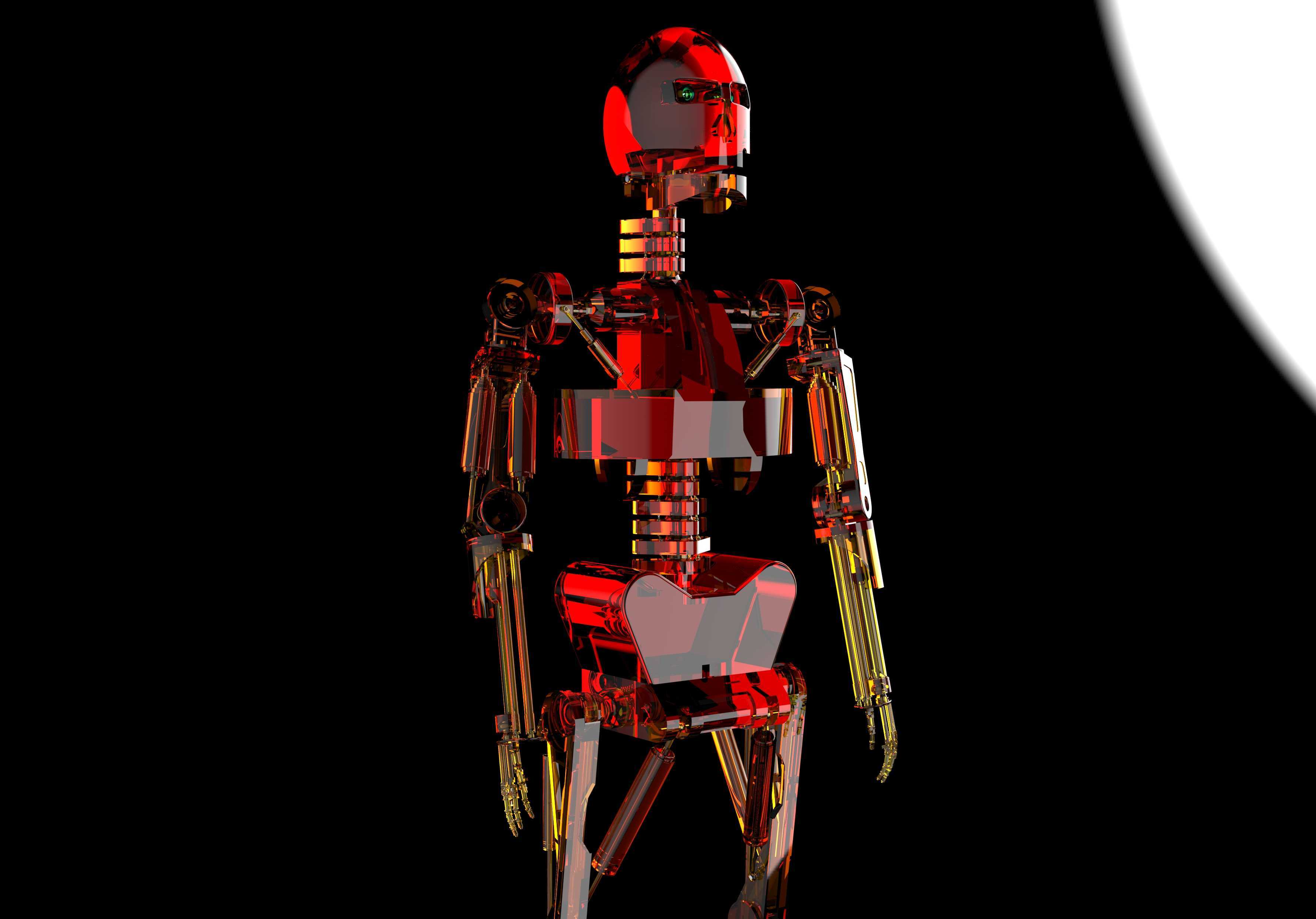

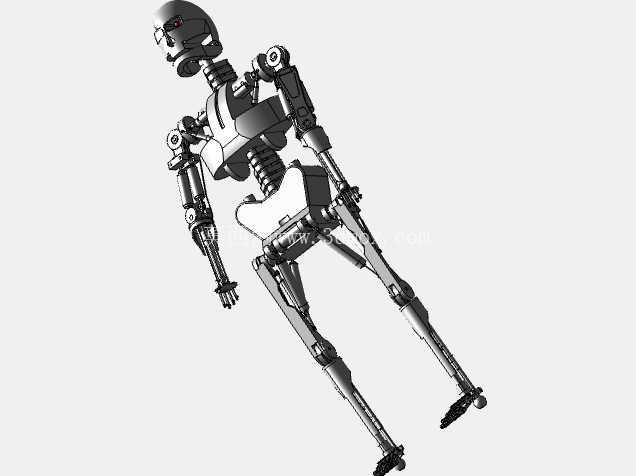

　　这类仿生机械结构除了作为文创展示作品外，其关节设计思路也可给工业人形机器人、服务迎宾机器人的结构设计提供参考，尤其是多段式颈部关节、分块式躯干护板的设计逻辑，可直接平移应用到同类商用机器人的结构开发中，平衡结构强度、可动性与外观表现三者的关系。在结构建模过程中，所有连接位置都做了装配干涉检查，各关节在全行程转动范围内不会出现零件磕碰，相邻零件的配合面预留了合理的装配公差，可适配3D打印、钣金加工、机加工等多种加工工艺，不需要对结构做大幅修改即可投入实际生产制作。胸段下方的腰腹位置预留了回转关节的安装接口，可拓展连接下肢结构，实现完整的人形机器人整体搭建，接口采用标准法兰式连接，孔位做等距圆周布置，可适配多数常规规格的回转支撑构件，拓展性较强。
