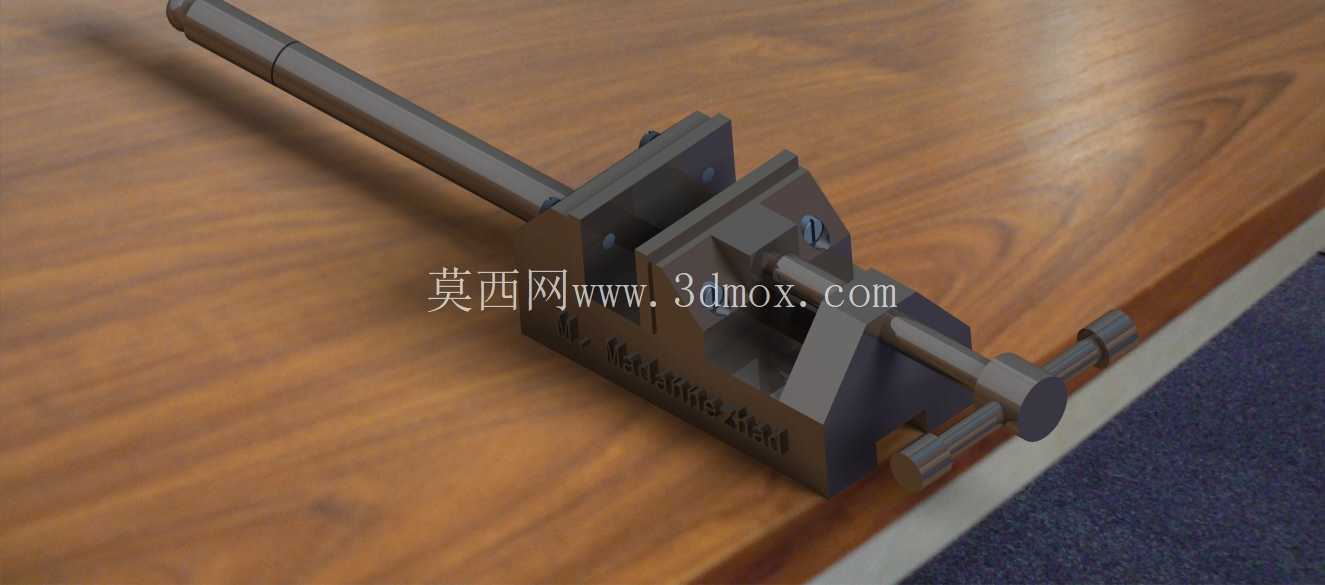

钻床配套快速夹紧虎钳装配结构

　　在小型零件钻削加工场景里，这类虎钳是钻床工作台面最常用的装夹载体，日常承担着小型金属件、塑料件钻孔、扩孔、铰孔工序的工件固定任务，能避免钻孔过程中工件位移导致的孔位偏差、钻头崩损问题，适配台式钻床、立式钻床的T型槽工作台安装，不需要额外改造工作台结构就能完成固定。从结构设计逻辑来看，这套虎钳采用丝杠直推夹紧的传动方案，固定钳身与活动钳身的配合面做了燕尾导向结构，活动钳身沿固定钳身的导轨做直线往复运动，丝杠尾端的转动手柄采用加长杆设计，操作人员只需要施加较小的转动力就能获得足够的夹紧力，针对薄壁类零件加工，还可以通过控制手柄转动圈数调整夹紧力度，避免装夹变形。固定钳身的底座部分预留了两个长条形安装槽，安装时可以根据工件的加工位置，沿钻床工作台的T型槽方向调整虎钳的整体固定位置，调整完成后通过T型螺栓配合压板完成锁紧，安装边界覆盖常规台式钻床工作台的大部分装夹区域，不需要额外制作转接板。活动钳口与固定钳口的夹持面做了交叉网纹滚花处理，能够增大夹持面与工件之间的摩擦力，即便是表面带有少量切削液的工件，夹紧后也不会出现沿夹持方向的滑移，针对异形零件的装夹，钳口位置还预留了可拆卸钳口的安装螺孔，可以根据加工需求更换V型钳口、软钳口等特殊钳口，适配圆轴类、精加工面零件的装夹需求。丝杠与活动钳身的连接部位采用了开口销防脱结构，长时间往复使用也不会出现丝杠与钳身脱离的问题，固定钳身的导轨面做了淬火处理，表面硬度达到HRC45-50，能够耐受日常装夹过程中的磕碰、摩擦，延长整体使用寿命。在实际加工场景中，这类虎钳的夹持行程覆盖了大部分小型机械零件的装夹尺寸，不需要频繁更换装夹工具就能完成不同尺寸零件的钻孔加工，相比通用台虎钳，它的整体高度更低，安装在钻床工作台上后，工件的加工面距离钻头的工作行程更匹配，不需要过度调整钻床主轴的伸出长度，能提升钻孔过程中的主轴刚性。导向结构的配合间隙控制在0.02-0.05mm之间，夹紧过程中活动钳身不会出现上下翘动的问题，装夹后工件的定位面与钻床工作台面保持平行，钻孔的垂直度公差可以控制在0.03mm/100mm以内，能够满足常规机械零件的钻孔精度要求。丝杠的传动螺纹采用梯形螺纹设计，相比普通三角螺纹，它的传动效率更高，耐磨性能更好，频繁夹紧松开的工况下螺纹磨损量更小，长期使用后夹紧力不会出现明显衰减。整体结构没有复杂的传动部件，日常维护只需要定期在导轨面、丝杠螺纹部位涂抹润滑脂，就能保证活动钳身的运动顺畅，不需要复杂的拆解保养，适合机加工车间的高频次使用场景。在装配设计过程中，所有零件的配合公差都按照机加工零件的常规经济精度设定，固定钳身与导轨的配合采用基孔制间隙配合，丝杠与螺母的配合采用中等精度的传动配合，零件加工不需要高精度的加工设备就能完成生产，制造成本可控，适合批量生产配套给小型机加工企业、五金维修作坊使用。针对钻削加工过程中产生的铁屑，固定钳身的底座表面做了倾斜的排屑面，加工产生的铁屑会沿着倾斜面滑落，不会堆积在导轨缝隙里影响活动钳身的运动，日常清理只需要用毛刷就能扫走表面积攒的铁屑，维护难度很低。
