多孔辐板式链轮传动件结构设计

　　这类带外缘啮合齿、辐板均布开孔的盘类传动件，常见于输送线、小型动力传递机构以及需要同步牵引的设备中。它的核心作用是把旋转运动通过齿廓与配套链条或者配对齿件的啮合传递出去，相比平带摩擦传动，啮合传动不存在打滑余量，转速比能够保持稳定，在启停频繁、负载有波动的工位上可靠性更高。

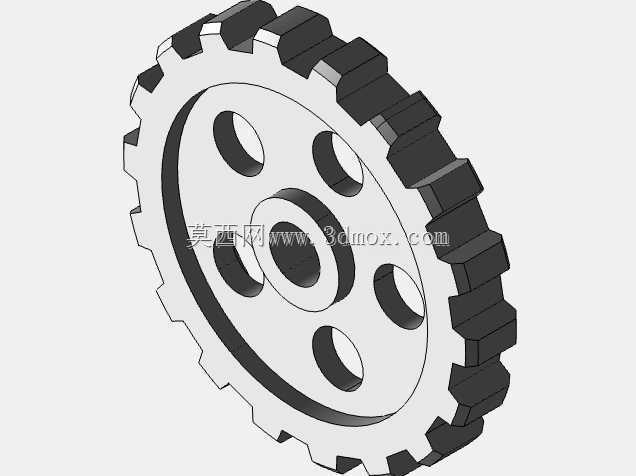

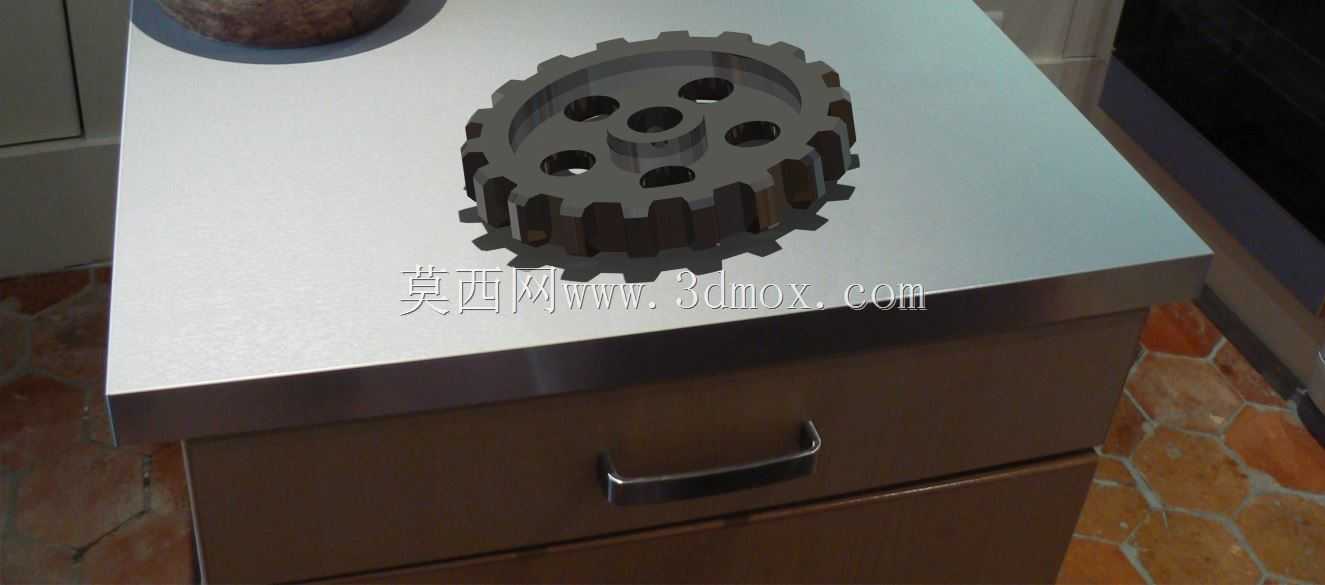

　　从结构上看，轮缘外侧均匀分布梯形啮合齿，齿顶与齿根的过渡圆角做了连续处理，实际啮合时可以减少齿面接触应力集中，避免长期交变载荷下齿根出现疲劳裂纹。中部辐板没有采用实心圆盘结构，而是环绕中心轮毂开设六个圆形减重孔，孔边与轮毂、轮缘之间保留足够的腹板宽度，既削减了零件整体自重，降低转动惯量，让设备启停响应更迅捷，也方便装配时穿入吊装工具、布设检修穿杆。中心位置设置阶梯式安装轴孔，轴孔周边的凸台加厚了配合区域，和传动轴装配后可以承受更大的径向扭矩，避免薄壁轮毂在重载下发生胀裂。

　　设计这类传动轮时，首先要锁定安装边界：中心轴孔的直径、键槽尺寸必须和对接传动轴的公差带匹配，轮毂轴向长度要覆盖轴端的配合段，保证轴向定位不会出现窜动；轮体外缘的齿距需要和配套链条节距严格对应，齿侧间隙预留合理的热膨胀余量，设备运行升温后不会出现卡滞。辐板上减重孔的排布采用圆周均布方案，保证零件动平衡性能，高速转动时不会产生额外偏心振动。

　　实际选型应用中，这类盘式传动轮可以适配轻工输送设备、小型变速机构、工装夹具的动力输出端，安装时只需将轴孔对准传动轴，装入平键完成周向固定，再通过轴端挡圈锁定轴向位置即可投入使用。齿面加工可根据工况选择淬火处理提升耐磨性，辐板开孔结构也方便日常运维时清理缠绕在轮体附近的碎屑，整体结构紧凑，没有多余冗余特征，在有限安装空间内就能完成动力传递布局。
