代顿2C940鼓风机结构三维设计

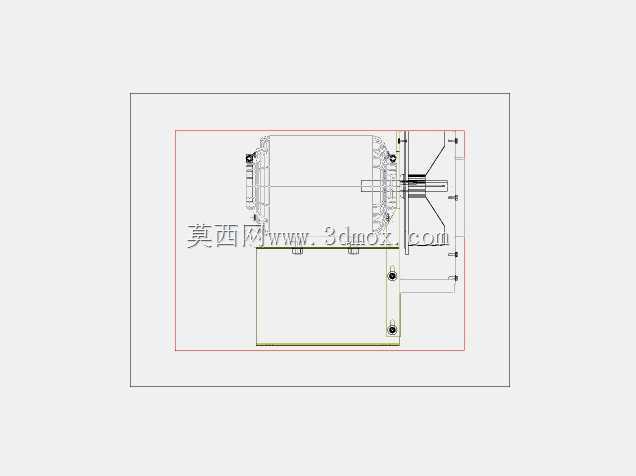

　　这款鼓风机的结构设计，首先要匹配工业现场的送风工况需求，在厂房通风、设备散热、工艺送风这类场景里，这类离心式鼓风机需要兼顾风压与风量的平衡，不能只追求单一参数。从结构剖面能看到，叶轮与壳体的配合间隙做了严格控制，间隙过大会导致风压泄漏，降低送风效率，间隙过小则容易在运行中出现叶轮擦碰壳体的故障，尤其是长期运行后轴承出现微量磨损窜动时，预留的安全间隙能避免突发卡滞。

　　设计思路上，首先确定进风口的轴向导流结构，进风段的收敛型内腔能让气流平稳进入叶轮区域，减少进气紊流带来的噪音与能量损失，叶轮的叶片角度经过匹配计算，针对常用的中低压送风场景，采用后向式叶片构型，运行时的负载特性更平稳，不会随管网阻力变化出现电机过载的情况。壳体的蜗壳型线是按照气流的运动轨迹拟合的，从叶轮出口到出风口的截面逐渐扩大，能把叶轮甩出的高速气流的动压逐步转化为静压，提升送风的有效压力，减少出口处的涡流损耗。

　　安装边界方面，底部的安装脚座预留了标准的螺栓固定孔位，孔位的间距匹配常见的设备安装机架尺寸，不需要额外做转接板就能直接固定在支架或者设备壳体上。进出风口的连接法兰尺寸符合通用通风管道的配套标准，对接风管时不需要单独制作变径接头，能减少现场安装的工作量。整机的轴向与径向尺寸做了紧凑化处理，在保证叶轮有足够做功直径的前提下，尽可能压缩壳体的外廓尺寸，适配空间受限的安装位置，比如设备内部的散热送风工位，不需要预留过大的安装空间。

　　从功能特性来看，这款鼓风机的结构设计兼顾了维护便利性，端盖的固定螺栓采用外露式布局，需要清理叶轮积尘或者更换轴承时，不需要完全拆解整机与管道的连接，只需要拆开端盖就能完成内部维护作业。轴承座的位置做了加强筋设计，运行时的振动能通过加强筋分散到整个壳体结构上，降低局部应力集中，延长轴承的使用寿命。轴封部位采用了迷宫式密封结构，既能避免外界的粉尘进入轴承腔污染润滑脂，也能防止轴承腔的油脂泄漏到风路里，污染输送的空气，这一点在洁净车间的送风场景里尤为重要。

　　在实际选型适配时，这个三维结构能直观呈现内部的流道走向，方便设计人员对接后续的风管布局，提前核对安装空间是否存在干涉，比如叶轮的旋转方向对应的出风口朝向，能根据现场的管道走向调整安装角度，不需要重新设计壳体结构。另外，结构上预留的电机安装位匹配标准的NEMA电机安装尺寸，更换不同功率的电机时，只需要调整连接法兰的适配垫，就能完成动力单元的升级，不需要改动鼓风机的主体结构，提升了产品的适配性。

　　细节设计上，壳体的板材厚度经过刚度校核，运行时不会因为气流的脉动产生薄壁共振，降低运行噪音。底部的脚座做了折弯加强，固定螺栓的锁紧力不会导致脚座变形，保证长期运行后的安装精度。叶轮的轮盘与叶片的连接位置做了圆弧过渡，减少应力集中，在高速旋转时能承受更大的离心力，避免叶片开裂的故障。整体结构没有复杂的异形零件，大部分构件都可以通过常规的钣金冲压、焊接工艺完成加工，不需要特殊的定制工装，能有效控制生产制造成本，同时也方便后期的备件更换，损坏的零件可以直接按照图纸加工替换，不需要采购专用的定制配件。
