可移动式原位清洗CIP滑橇设备结构

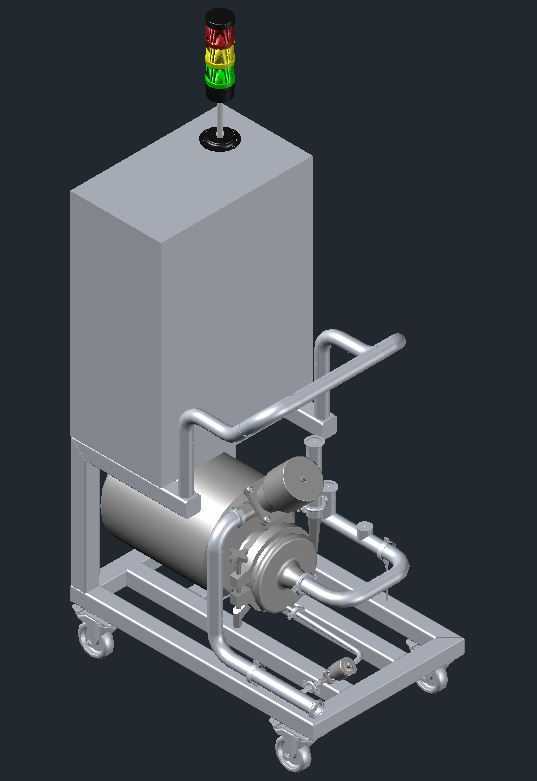

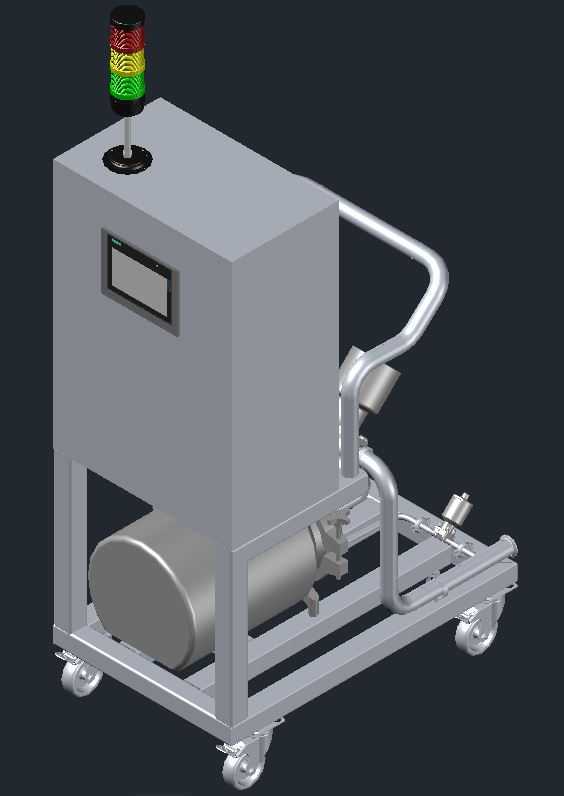

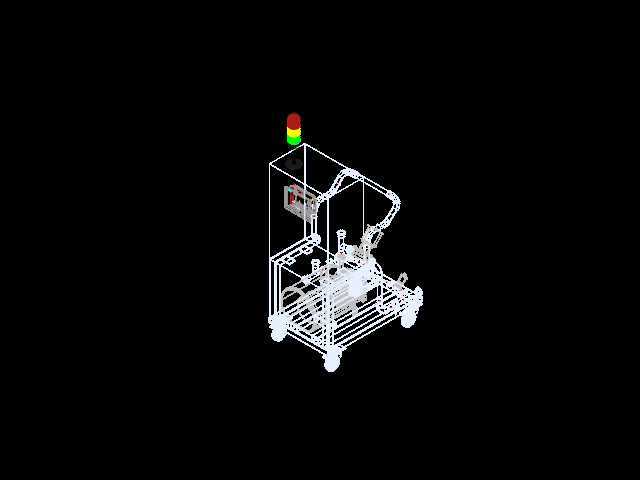

　　在制药、生物制品、食品饮料及医疗保健生产场景中，跨工位的小批量设备管路清洗一直是现场运维的痛点——固定CIP站管路铺设成本高、无法覆盖分散的工艺点位，人工拆洗又存在清洁度不稳定、二次污染风险，这款可移动式CIP滑橇正是针对这类需求开发的集成化清洗单元。从结构布局来看，整套设备采用撬装式集成设计，所有功能部件全部整合在带脚轮的不锈钢框架上，框架采用方管焊接成型，底部配置的万向脚轮带刹车锁定结构，可灵活推动至不同生产工位，到位后锁定脚轮即可保证作业稳定性，无需额外做地脚固定，适配车间内多工位轮换清洗的作业模式。设备顶部设置的三色警示灯，可实时反馈设备运行、故障、待机三种状态，方便现场操作人员远距离掌握设备工况，避免误操作。

　　核心功能单元集成了清洗液储罐、输送泵组、工艺管路、阀门组件，整套管路采用卫生级抛光处理，拐角处全部采用大曲率弯管设计，无清洗死角，符合卫生级生产的GMP设计规范，可适配纯化水、注射用水、洁净蒸汽等多种清洗介质的输送需求，满足不同洁净等级的工艺清洗要求。储罐采用方形立式结构，在有限的撬装空间内最大化储液容积，同时罐体底部做倾斜收底设计，可保证清洗液完全排空，无残液滞留，避免不同批次清洗介质交叉污染。输送泵采用卫生级离心泵，泵体与管路采用快装卡箍连接，日常拆检维护无需复杂工具，可快速完成密封件更换、泵腔清洁等运维操作。

　　管路布局沿撬架侧边排布，预留了外接清洗工位的快装接口，操作人员只需将外接软管对接至待清洗设备的管路接口，即可启动设备完成循环清洗，无需拆解待清洗设备的管路连接，大幅缩短清洗作业的准备时间。从安装边界来看，整套设备的宽度控制在常规车间通道的通行宽度范围内，可顺利通过生产车间的标准门廊、通道，无需对现有车间布局做改造；设备顶部的警示灯高度也适配车间常规的设备限高要求，不会与车间内的架空管线、桥架发生干涉。

　　设计过程中充分考虑了操作便利性，操作侧预留了足够的阀门操作空间，操作人员站在设备侧面即可完成所有阀门的开关调节、泵组启停操作，无需探身或绕行；撬架上设置的扶手既可以作为推移设备的施力点，也可作为管路的固定支撑，整合了结构功能与操作功能，减少了冗余结构件。这款设备主要面向中小批量的清洗作业场景，比如中试生产线的设备清洗、多品种小批量产线的换产清洗、实验室放大生产设备的原位清洗，既可以完成独立的循环清洗作业，也可以作为固定CIP系统的补充单元，覆盖固定系统无法到达的工位。整套模型完整还原了管路走向、仪表安装位置、部件连接关系，可直接用于设备布局校核、操作培训课件制作、项目方案可视化展示，结构设计上充分考虑了卫生级设备的设计要求，所有与介质接触的部件均满足卫生级材料选型要求，焊缝处做钝化抛光处理，避免污垢附着，保证清洗效果的稳定性与可验证性，清洗循环的流道设计经过流阻校核，可保证清洗液在管路内保持足够的流速，满足工艺清洗的流速要求，确保清洗效果符合验证标准。
