初代马自达MX-5跳灯跑车轮廓结构

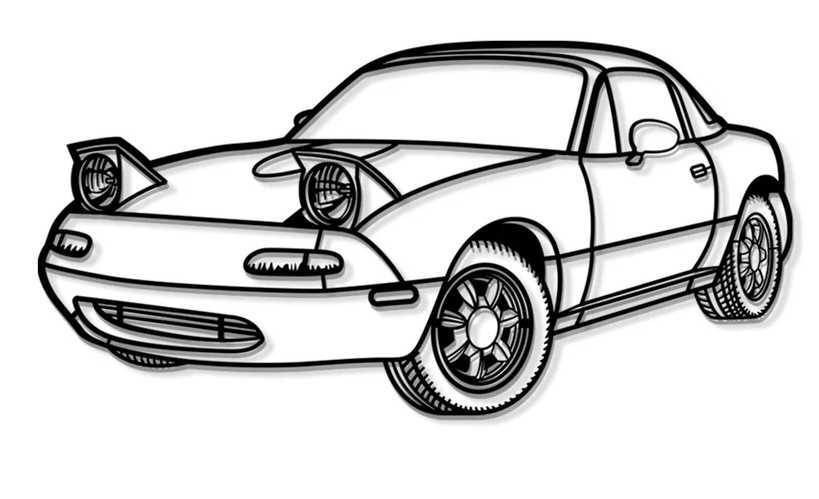

这款双门敞篷小跑车的轮廓结构建模，核心围绕初代跳灯车型的经典曲面特征展开，建模过程中优先还原了翻灯开启状态下的前脸视觉比例，这也是该车型最具辨识度的设计点——不同于后期固定灯组的MX-5，初代NA车型的跳灯在翻起时会形成两个突出于引擎盖曲面的圆形灯腔结构，建模时需要精准控制灯腔转轴位置与引擎盖前缘的曲面过渡，避免出现曲面褶皱或者装配干涉的问题。从实际应用场景来看，这类轮廓模型主要用于金属板材激光切割加工场景，可直接导入等离子切割、激光下料设备生成加工刀路，制作墙面装饰挂件、汽车文化主题标识、改装店陈列摆件等文创类金属制品，也可作为汽车造型设计课程的基础参考曲面，帮助初学者理解90年代日系跑车的曲面构成逻辑。

建模过程中对车身外覆盖件的分缝线做了简化处理，没有保留实车复杂的钣金拼接缝隙，而是用连续的单条轮廓线勾勒整车侧视形态，这种处理方式是为了适配板材切割的工艺要求——过细的内凹轮廓或者窄缝结构在金属薄板切割时容易出现热变形，导致工件报废，因此在轮廓线绘制阶段就将车门把手、侧转向灯、雨刮等细小凸起结构做了轮廓融合处理，仅保留车轮、轮拱、前后保险杠、A柱弧线、敞篷收折后的车顶线条这些大尺度的特征边界。车轮部分的轮廓单独做了分层处理，轮辐的镂空结构可以根据加工板材的厚度调整间隙尺寸，当使用1.5mm以下冷轧钢板加工时，轮辐间隙可以保留建模时的原始尺寸，若使用3mm以上厚钢板加工，则需要适当放大间隙补偿激光切割的切缝宽度，避免轮辐间隙被熔渣堵塞。

从安装边界来看，整车轮廓的长宽比例严格遵循实车的4:1左右的长宽比，建模时将整车长度控制在适配常规板材幅面的尺寸区间，若加工1:20比例的摆件，整体长度约200mm，可直接利用常规板材的边角料下料，无需额外拼接；若制作1:5比例的墙面装饰件，长度约800mm，需要在轮拱位置预留隐藏式安装孔位，孔位设置在轮拱内侧的轮廓盲区，避免破坏整车侧面的视觉完整性。前脸部分的转向灯、进气格栅的横向饰条都做了连通处理，没有做独立的镂空结构，一方面是减少小件切割的变形风险，另一方面也能提升整体轮廓的结构强度，避免搬运过程中细长饰条出现弯折断裂。

设计思路上没有追求完全复刻实车的所有细节，而是抓住初代MX-5圆润的车头弧线、长车头短尾的比例、突出的轮拱造型这些核心识别点，将复杂的三维曲面转化为可直接用于二维切割的闭合轮廓线，建模时反复调整了跳灯的倾斜角度，让灯组上沿与引擎盖前缘的弧线形成流畅的视觉衔接，避免出现灯组过于突兀破坏整车圆润感的问题。侧窗的轮廓线做了轻微的弧度调整，匹配实车无框车门的玻璃升降边界，后视镜的轮廓被简化为小尺寸的凸起结构，既保留了识别度，又不会因为结构过于细小在加工时出现断刀问题。车尾部分的短尾造型做了收边处理，后保险杠的下沿轮廓与后轮拱的弧线自然衔接，没有保留实车后扩散器的复杂结构，适配平面切割的工艺特性。

在实际生产使用中，这类轮廓模型导入切割设备前，需要根据所用板材的材质调整刀路补偿值，不锈钢板材切割时的切缝宽度约0.2mm，冷轧板约0.15mm，建模时的轮廓线已经预留了通用补偿量，常规加工场景下无需二次调整尺寸。若用于亚克力、木板等非金属材料的雕刻切割，可直接提取轮廓线生成雕刻路径，调整下刀深度即可完成不同厚度材料的加工。模型的轮廓线全部为闭合矢量线条，不存在断点或者重叠线段，可直接对接各类数控切割设备的编程软件，无需重新描线修复，能大幅缩短从设计到成品的加工准备周期。
