三爪卡盘方钢夹持修形定位结构

项目分类:工装 发布时间:2025-12-18 ID:1103824
  • 三爪卡盘方钢夹持修形定位结构
  • 三爪卡盘方钢夹持修形定位结构

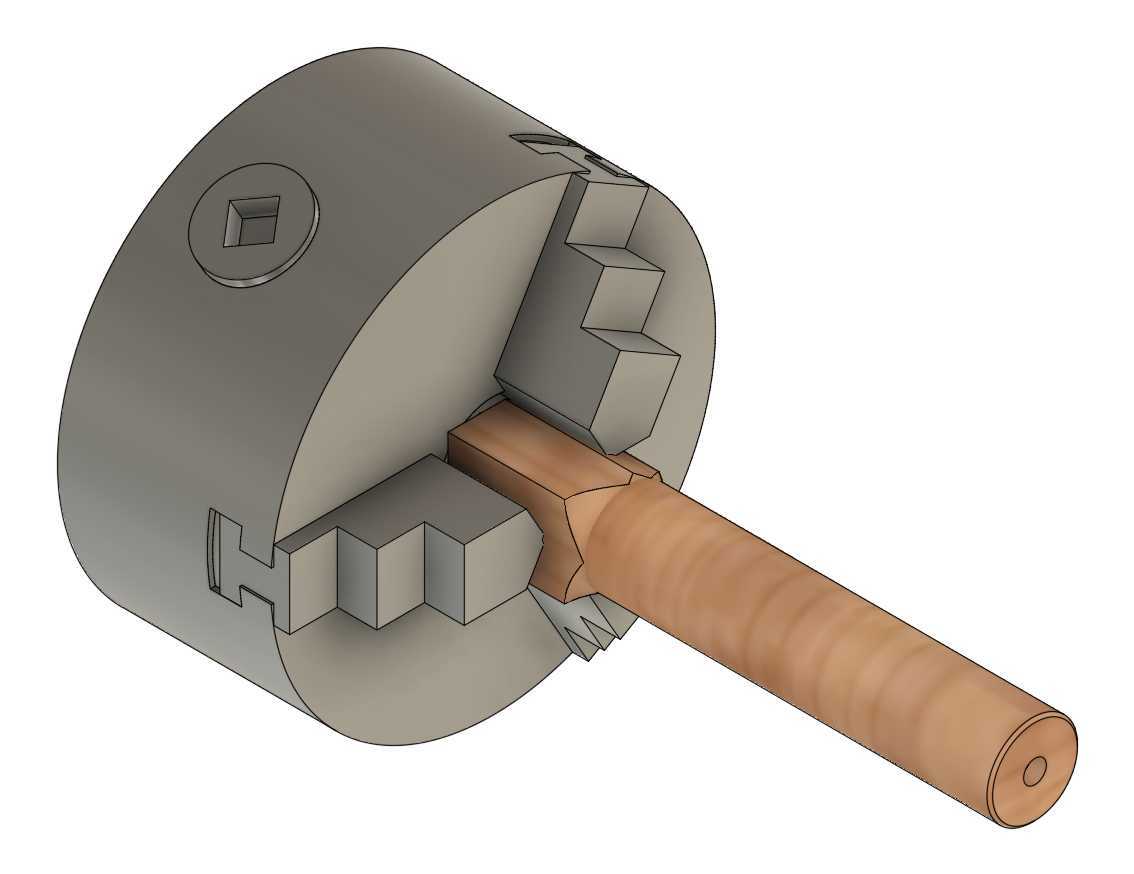

  在普通车床、回转类加工设备的日常作业中,方形棒料的同轴装夹一直是一线操作容易出现精度偏差的环节——常规三爪卡盘的卡爪为圆弧贴合面,直接夹持方钢时仅能形成线接触,夹紧力分布不均,高速回转时极易出现工件打滑、振刀,甚至偏心甩出的安全隐患,不少操机人员会选择垫铜皮、焊辅助块的方式临时处理,但这类方案重复定位精度差,批量加工时每件都需要重新打表找正,生产效率极低。这套针对方钢装夹的修形定位结构,核心是通过对方钢装夹端的对称角度修整,让原本只能线接触的方料与三爪卡盘形成稳定的面贴合,从装夹原理上解决方料回转装夹的定心问题。

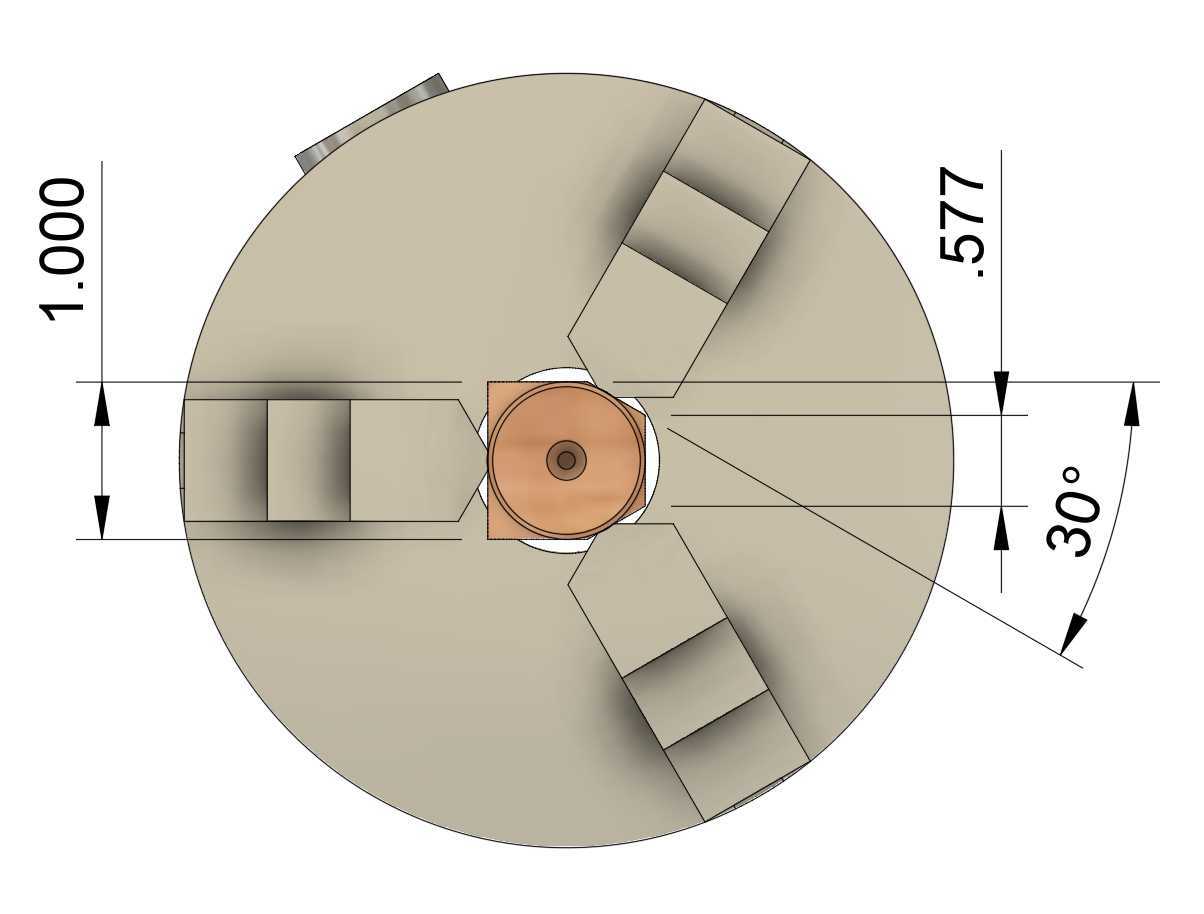

  从结构尺寸来看,原始方料的装夹段单边预留1.000的加工余量,两侧以30度夹角做对称修切,修切后窄边的最终宽度控制在原宽度的0.577倍,这个尺寸比例并非随意设定:30度的修形角度刚好能让三爪的三个夹持面分别与方料的两个修形斜面、一个原始方边完全贴合,三个接触点的受力方向全部指向卡盘回转中心,不会产生额外的偏转力矩,装夹后无需反复打表就能保证方料轴线与卡盘回转轴线的重合度。实际应用中,这种装夹方式不需要对现有三爪卡盘做任何改造,也不需要定制特殊软爪,只需要在方料的装夹端提前加工出对称的30度斜面即可,不管是单件修配还是小批量生产都能快速适配。在加工长尺寸方料、需要多次掉头车削的场景下,这种修形装夹的重复定位精度能控制在0.02mm以内,比传统垫铜皮的装夹方式精度提升一个数量级,同时夹紧力的有效传递效率提升40%以上,大切深车削时也不会出现工件移位的问题。设计时需要注意修形段的长度控制,修形段长度不能超过卡爪夹持行程的三分之二,要预留足够的原始方料面作为轴向定位的抵靠面,避免轴向吃刀时工件往卡盘内部窜动;另外两个修形斜面的对称度必须严格保证,如果两侧角度偏差超过0.5度,装夹时就会出现单边贴合的问题,反而会引入更大的偏心误差。

  不少新手在做这类装夹结构时容易陷入误区,认为修形角度越小、接触面积越大装夹越稳,实际上过小的修形角度会让卡爪的夹紧力产生径向分力,把方料往卡盘外推,30度的角度是经过大量现场验证的最优值,既能保证足够的接触面积,又能让夹紧力全部转化为正压力,不会产生额外的分力影响装夹稳定性。在数控车床的自动化上下料场景中,这种修形结构也能适配机械臂的自动上料定位,因为修形后的方料有明确的角度基准,机械臂只需要按照固定角度送料,就能保证卡爪夹紧后自动定心,不需要额外增加视觉检测或者浮动找正机构,能大幅降低自动化改造的成本。

  另外这种装夹方式不会损伤方料的非加工面,修形段本身就是后续要加工掉的工艺余量,不会对成品零件的尺寸和外观造成影响,相比焊接辅助块的装夹方式,省去了后续焊疤打磨的工序,也避免了焊接应力导致的工件变形问题。在加工四方头螺栓、方柄刀具、方形传动轴这类零件时,这套装夹结构能直接贯穿从毛坯粗车到成品精车的全工序,不需要中途更换夹具,也不需要做多次装夹找正,能有效缩短单件加工的辅助时间。需要注意的是,这种装夹方式仅适用于截面为正方形的棒料,如果是长方形截面的棒料,需要根据截面的长宽比重新计算修形角度和修形后的窄边尺寸,不能直接套用这个尺寸比例,否则会出现夹持不稳、偏心超差的问题。现场操作时,夹紧力的施加也要均匀,三个卡爪的进给量要保持一致,避免因为单个卡爪进给过多导致修形面被压溃,影响装夹精度。
