多位数带焊杯公头排针连接器结构

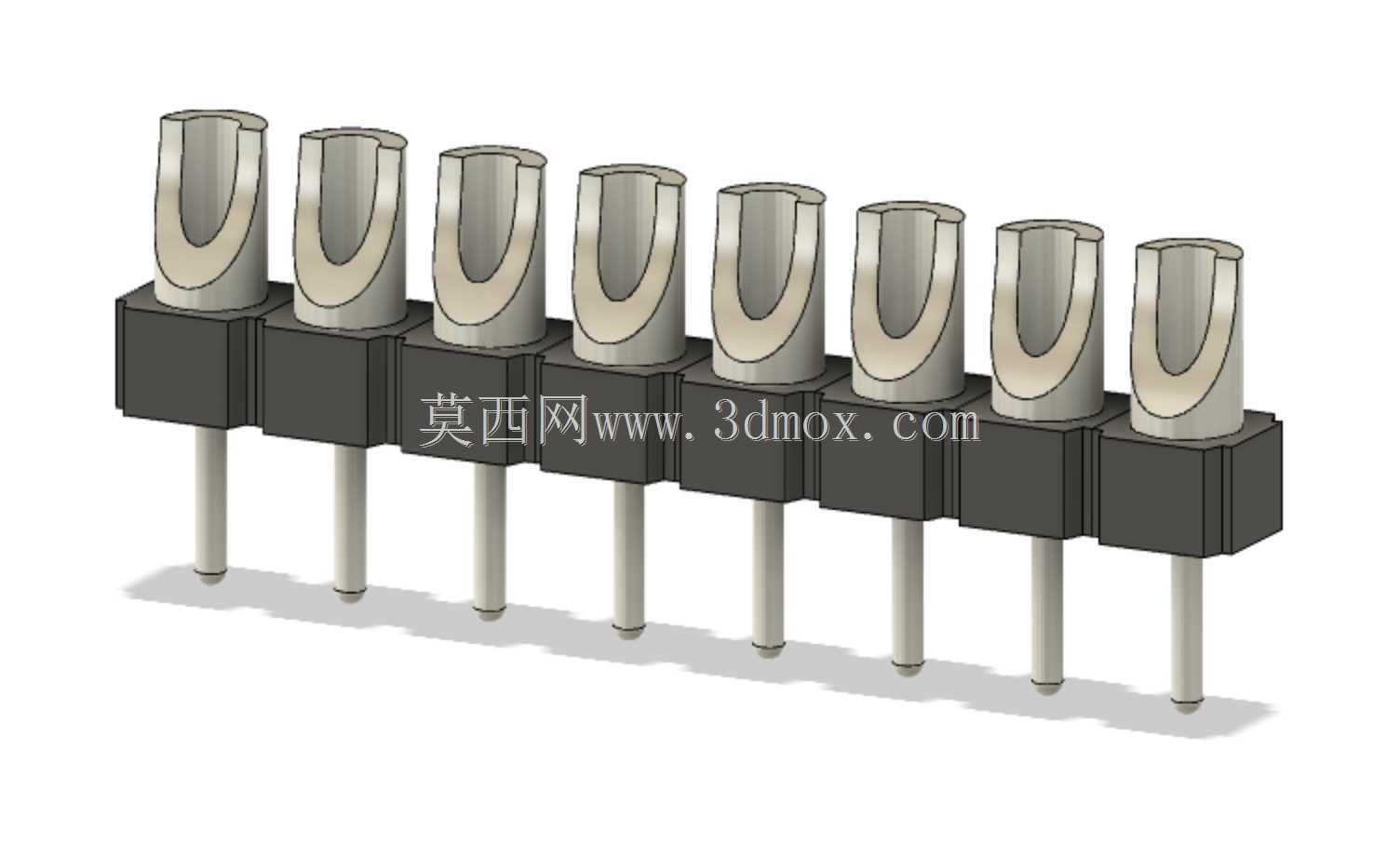

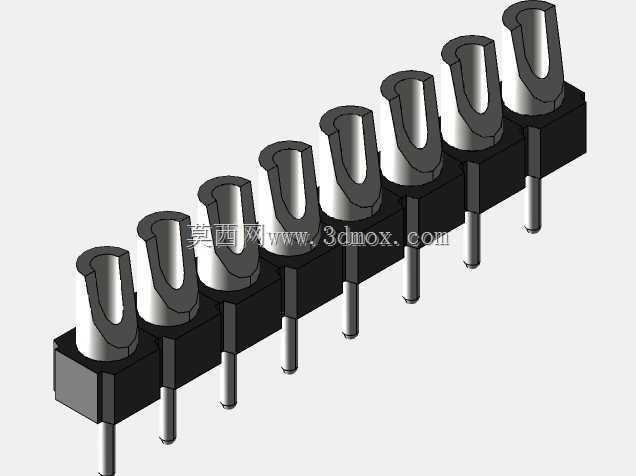

　　该结构表现的是一种多位数直插式公头排针连接器，单排布置，接触端采用开口焊杯形式，尾端为细长插针，中间由分段式绝缘基座保持针位间距。此类连接器常见于控制板、电源板、仪器仪表内部母板与线束之间的过渡连接，也用于测试工装、老炼夹具、工控模块和小功率驱动板上。焊杯端面向导线焊接作业，U形槽可以容纳单股或多股导线端部，焊锡填入后形成杯状焊点；插针端则穿过PCB孔位，经波峰焊或选择性焊接固定在电路板上。与普通平头直针相比，带焊杯的公头更适合需要在连接器本体上直接引线的装配场景，能够减少额外转接端子，在空间紧凑、维护拆装频繁或线束需要快速脱离板卡的设备中比较实用。

　　从功能上看，每一个金属接触件承担一路电气导通，上部焊杯负责与导线建立可靠连接，下部圆针负责与电路板孔壁或配套插座接触。开口槽不仅提供焊线空间，也使焊杯具有轻微弹性，焊接前导线可临时卡在槽内，便于操作者预固定；焊接后槽口被焊料填充，导线与杯壁形成连续金属结合。下部插针为圆柱形，沿轴向贯穿绝缘体，针体伸出长度需满足PCB厚度、焊接爬升高度及后续检修余量。绝缘基座采用多位分隔结构，每个针位之间有独立隔块，既控制接触件中心距，也防止相邻焊点桥连，并为插拔和线束受力提供支撑。

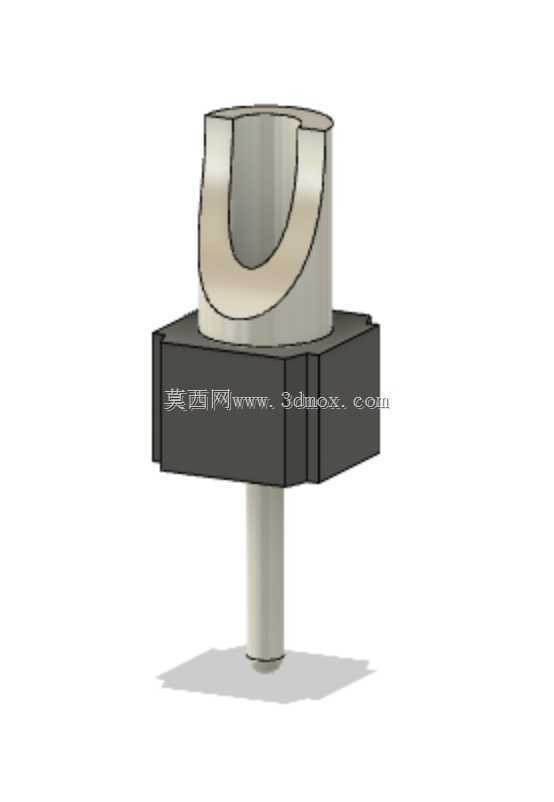

　　建模时可将接触件拆分为焊杯、过渡肩和圆针三段理解。焊杯外形不是简单圆筒，上部开有纵向U形槽，槽底呈圆弧过渡，外壁与内壁之间保留均匀壁厚，端部倒角用于导线导入。过渡肩位于焊杯下方，直径或截面形态变化，用于限制接触件在绝缘体中的轴向位置。圆针部分需要保持同轴度和直线度，末端可设置小倒角，以便穿过PCB孔位。绝缘基座宜按单孔本体与多位阵列关系处理，基座外形包含顶面、底面、侧向挡墙和针位隔腔；接触件装入后，肩部与基座台阶形成限位，避免焊线时针体被向上带出。

　　参数化设计的重点在于针位数、中心距、焊杯外径、槽宽、槽深、针径、针长以及基座高度。针位数变化时，不仅要阵列金属接触件，还要同步调整绝缘体长边、隔墙数量和两端边界，保证最外侧针位到基座边缘的安全距离。中心距决定绝缘间隙和爬电距离，选型时需结合工作电压、污染等级、板上布线密度及焊接工艺评估。焊杯尺寸应与拟接入导线线径匹配，槽宽过小会造成导线无法落入，槽宽过大则会降低夹持与定位效果；杯深要兼顾焊锡填充量，过浅容易形成虚焊或焊点强度不足，过深则可能增加焊料浪费并使热量集中。

　　安装边界方面，上部焊杯区域需要预留导线弯折线弧、烙铁或点焊电极接近空间，多根导线并行时应保持出线方向一致，避免相邻焊杯受力拉扯。下部插针区域要匹配PCB孔径和板厚，针伸出板面的长度不宜过长，否则焊接后容易受外力弯曲；也不宜过短，以免焊锡环无法充分包裹针体。绝缘基座底面与PCB表面之间应留有少量焊接气体逸出和清洗液流动空间，基座宽度方向不能与周边高大元件干涉。若该排针用于频繁插拔的面板或工装连接，还应在板布局周围增加固定柱、支座或加强焊盘，降低侧向力对焊点的影响。

　　实际结构校核中，需要关注焊杯开口方向与装配工艺的一致性。开口朝向操作者时，导线放入和目视检查更方便；若朝向壳体或相邻元件，会造成焊接可达性差。多根导线出线后可通过线扎、热缩管或线槽整理，使焊点不直接承受拉拽。绝缘材料通常要求具备一定耐热性，以承受焊接热冲击；金属接触件则需保证导电率、弹性和可焊性之间的平衡。整体模型适合用于板级连接器布局校核、线束工装设计、焊接工艺演示以及接插件选型参考，能够直观呈现焊杯、绝缘隔块和PCB插针之间的空间关系。
