双EDF驱动无线电遥控汽艇结构设计

　　这款遥控汽艇采用双电动管道风扇作为动力源，区别于传统水下螺旋桨推进的船型设计，整套动力单元全部布置于艇体上方的空气动力学控制面区域，避免了水下推进结构易被水草、漂浮杂物缠绕的问题，更适合在浅滩、近岸有较多漂浮障碍物的水域执行水文探测、水面搜救辅助、航模竞技等场景的作业需求。两个EDF单元均采用独立可倾转的安装结构，安装基座预留了±25°的俯仰转动余量，整套倾转机构通过微型舵机驱动，控制信号与接收机的俯仰通道联动，当两个EDF同步向上倾斜时，气流会产生向下的反作用力分量，抬升艇艏减少航行时的艇体浸水面积，降低高速航行的兴波阻力；当两个EDF同步向下倾斜时，气流产生向上的反作用力分量，压下艇艏提升高速转向时的艇体抓水稳定性，避免高速航行时出现侧翻风险。滚转控制逻辑通过两个EDF单元的反向倾转实现，当一侧EDF向上倾斜、另一侧向下倾斜时，两侧气流产生的垂直方向反作用力形成力矩差，带动艇体沿纵轴方向滚转，配合转向舵面可实现更小半径的转向动作，在狭窄水域航行时具备更灵活的机动能力。偏航控制则通过两个EDF的动力差速实现，无需额外设置水下舵面，减少了艇体水下部分的结构突出物，进一步降低航行阻力的同时，也减少了浅滩航行时舵面磕碰水底障碍物的损坏概率。

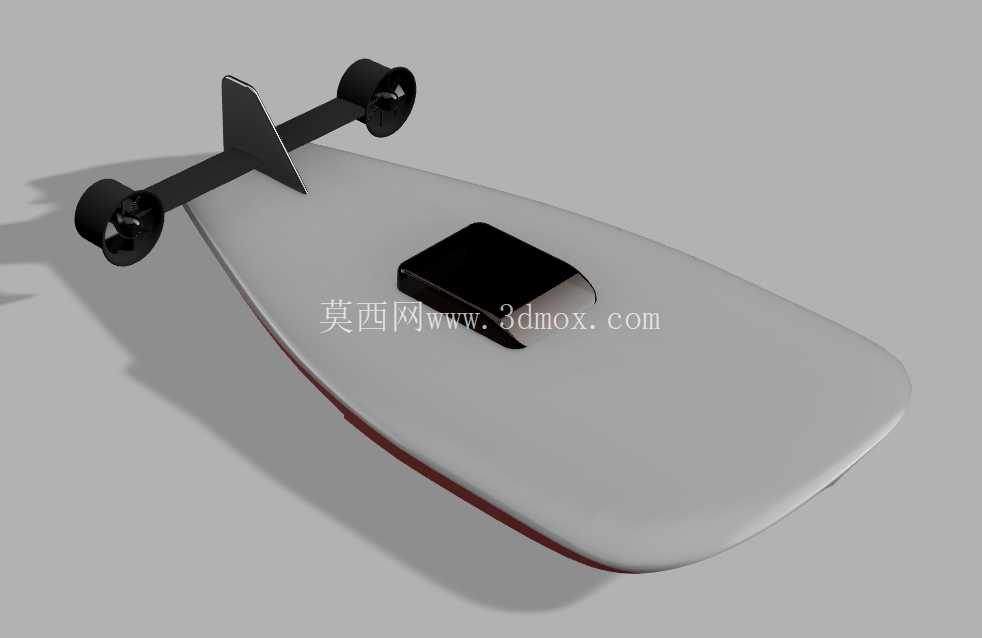

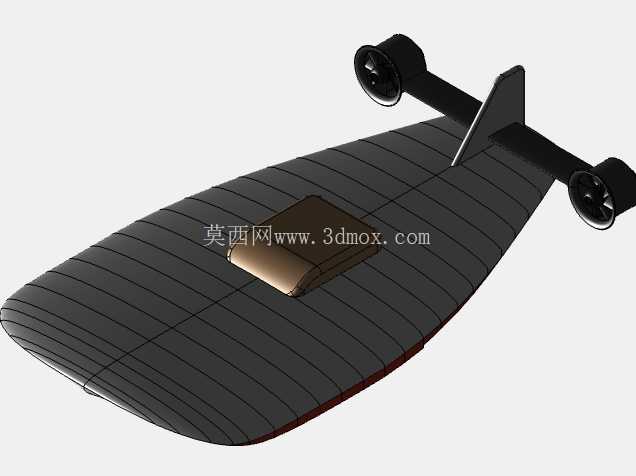

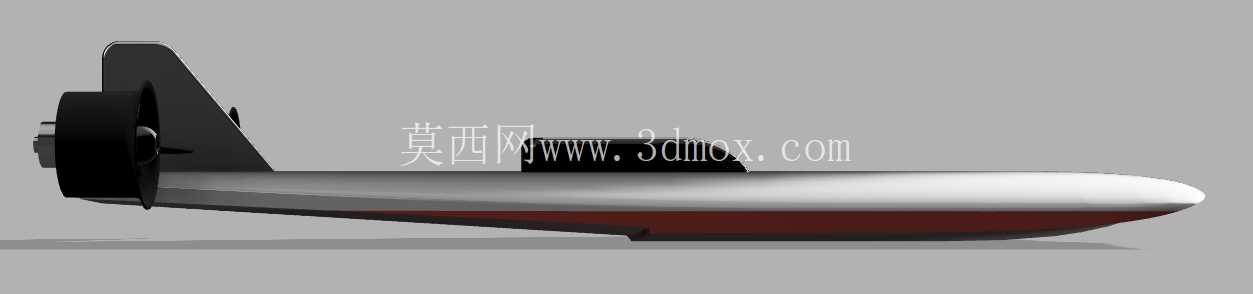

　　艇体主体采用流线型冲浪板式构型，整体长宽比控制在3.2:1，艇体上表面设置内凹的设备安装舱，可容纳锂电池、接收机、舵机控制板等电子元器件，舱盖采用快拆式卡扣固定，接缝处预留密封胶条安装槽，可满足IP67级的防水要求，避免航行时溅起的水花侵入舱内损坏电子设备。艇艉位置设置垂直稳定翼，翼面厚度从根部到翼梢逐步递减，翼型采用对称低速翼型，在高速航行时提供航向稳定力矩，减少气流扰动带来的航向偏移。整套EDF安装支架采用碳纤维板材拼接结构，支架与艇体的连接位置设置橡胶减震垫，可吸收EDF高速运转时产生的高频振动，避免振动传递到艇体引发电子设备接插件松动、艇体结构疲劳等问题。

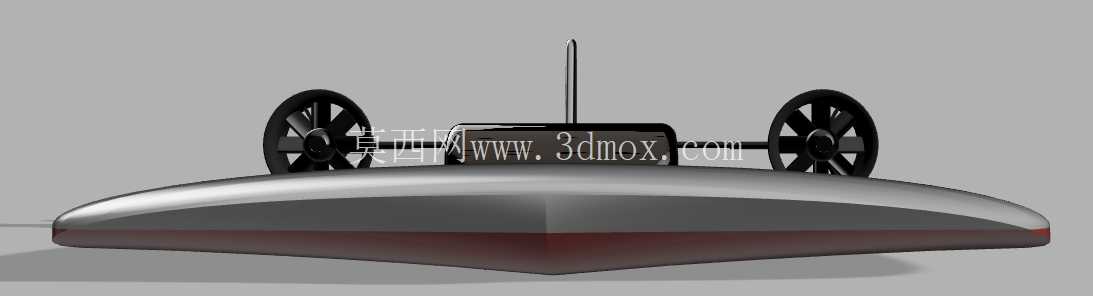

　　在安装边界设计上，两个EDF单元的外沿距离艇体侧边的距离控制在80mm以上，避免倾转过程中扇叶与艇体结构发生干涉，同时也避免气流直接吹向艇体表面造成额外的气动阻力。电池安装位置设置在艇体几何中心靠前15mm处，可平衡两个EDF单元安装在艇艉带来的重心后移问题，让整艇重心保持在艇体浮心的正上方，保证静止状态下艇体的水平浮态，减少航行时的埋艏或抬艏问题。艇体底部边缘设置一圈凸起的防擦条，在艇体靠岸、临时放置时可直接接触地面，避免艇体主结构被砂石、硬质地面刮擦磨损。

　　从实际使用场景来看，这种空气动力推进的艇型不需要考虑螺旋桨的吃水深度，即使在水深仅5cm的浅滩区域也能正常航行，相比传统水下推进的遥控船，适用的水域范围更广，除了日常的航模运动场景外，还可通过在设备舱内更换搭载水质传感器、小型摄像头等模块，用于近岸浅水区的水文数据采集、水面漂浮垃圾排查、溺水搜救辅助等作业，整套结构的零件数量少，后期维护时仅需定期检查EDF的扇叶动平衡、倾转舵机的转动间隙即可，维护成本远低于传统带水下传动机构的遥控船型。在结构强度校核上，艇体主体采用轻量化发泡材质一体成型，表面覆盖环氧树脂涂层提升抗冲击性能，EDF安装支架的连接位置预埋金属衬套，避免多次拆装后出现连接孔滑丝、支架松动的问题，倾转转轴处采用自润滑铜套作为转动副，无需定期加注润滑脂即可长时间保持转动顺畅，适应高湿度的水面使用环境。
