汽车品牌标识立体造型结构设计方案

　　在汽车外饰零部件的设计体系中，品牌标识是承担品牌视觉传递、整车外观辨识度提升的核心外饰件，不同于常规外露装饰件的设计逻辑，这类标识的建模需要同时兼顾视觉比例精准度、安装适配性、曲面光影效果三个核心维度，不能仅做平面图案的简单拉伸处理。从实际装车场景来看，这类标识通常布置在车辆前格栅中央、尾门居中位置、轮毂中心盖以及方向盘喇叭盖区域，不同安装位置的标识对结构厚度、曲面贴合度、固定方式的要求存在明显差异，比如布置在前格栅的标识，背部需要预留卡扣安装位，同时要避让格栅内部的雷达探头、ACC模块的信号传输路径，避免金属材质的标识结构遮挡毫米波雷达的信号收发，这也是当前新车型标识设计中需要优先考量的边界条件。

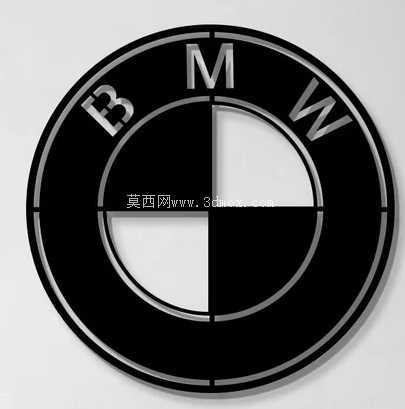

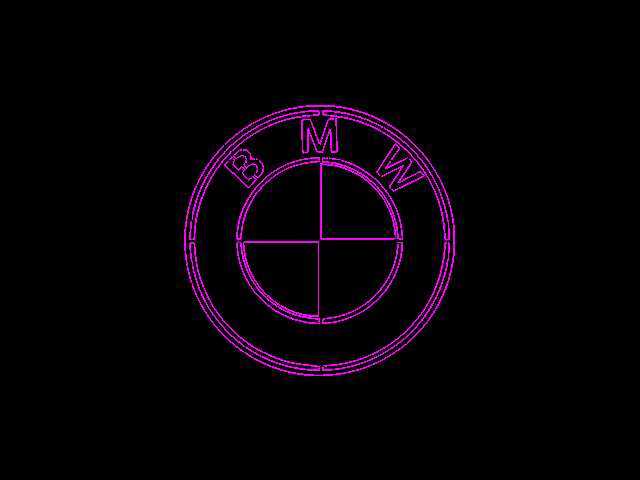

　　从结构设计思路来看，这款标识的外圈采用环形闭合结构，建模时需要保证环形截面的圆角过渡均匀，避免出现曲面曲率突变导致的注塑成型缺陷，内部分区的十字分隔结构需要和外圈保持0.8-1.2mm的统一壁厚，防止注塑过程中出现缩痕、翘曲问题，影响最终的外观质感。标识表面的字母立体造型，凸起高度通常控制在1.2-1.5mm区间，凸起边缘做R0.3的圆角处理，既能够保证光影下的立体层次感，又不会因为棱角过于尖锐导致日常使用中的积灰、划伤问题，同时也能满足外饰件的行人碰撞保护要求，避免突出的锐边对碰撞行人造成额外伤害。

　　在安装边界的尺寸控制上，常规乘用车前格栅使用的标识外径通常控制在80-120mm区间，尾门标识外径控制在70-90mm区间，轮毂盖标识外径控制在55-65mm区间，建模过程中需要针对不同安装位置做对应的尺寸缩放，同时保证所有比例下的图案视觉一致性，避免缩放后字母粗细、分区比例出现视觉变形。很多初入行的建模人员在做这类标识设计时，容易直接导入平面矢量图做无差别拉伸，忽略了不同安装面的曲面弧度适配，比如尾门安装面通常带有一定的外凸弧度，标识背部需要做和安装面完全匹配的随形曲面，保证安装后标识边缘和钣金/塑料件的缝隙均匀，控制在0.5mm以内，避免出现缝隙不均、翘边的问题。

　　另外在材质分区的设计上，标识的黑白分区通常采用双色注塑或者表面真空镀膜工艺实现，建模时需要提前预留不同工艺的结构台阶，比如镀膜区域需要做0.2mm的下沉台阶，保证镀膜遮蔽时的边界清晰，不会出现溢镀、边界模糊的问题。从实际应用的延伸场景来看，这类标识的三维模型除了用于整车零部件的生产开模，还可以用于线下品牌展厅的立体标识制作、售后维修配件的替换生产、汽车改装市场的个性化标识定制，不同应用场景下对模型的细节精度要求存在差异，比如展厅使用的大尺寸标识，需要在原有模型基础上增加背部的加强筋结构、安装挂点，避免大尺寸结构出现变形；而改装用的个性化标识，需要调整背部的胶层粘贴位，适配不同车型的安装曲面，保证粘贴后的牢固度。建模过程中还要考虑标识的耐久性能，结构上要避免出现积水凹槽，防止长期使用后出现积水积尘导致的标识表面腐蚀、镀层脱落问题，所有外露的棱边都要做顺滑的圆角过渡，降低洗车过程中高压水枪对标识边缘的冲击，减少镀层起皮的概率。很多人觉得车标建模只是简单的图案拉伸，实际上从工程落地的角度来看，一个小小的标识需要兼顾外观视觉效果、安装适配性、工艺可行性、耐久性能、法规要求等多个维度的约束，每一个尺寸、每一处圆角、每一个壁厚的设定，都要对应实际生产和使用中的具体需求，没有任何一处结构是多余的。比如标识背部的定位柱设计，直径通常控制在3mm，高度根据安装面的厚度调整，定位柱根部做R0.5的圆角避免应力集中，同时定位柱的位置要和安装件上的定位孔精准对应，保证装配时的位置精度，避免出现标识装歪、左右不对称的视觉问题。另外在做曲面建模时，要保证标识外表面的光影连续性，通过斑马线检测曲面的曲率变化，避免在光照下出现曲面凹陷、凸起的视觉缺陷，毕竟作为品牌视觉的核心载体，标识的外观质感直接影响用户对车辆品质的第一印象，任何微小的曲面瑕疵都会在展厅灯光下被放大，影响品牌的视觉传递效果。
