便携式车载应急燃油输送泵结构设计

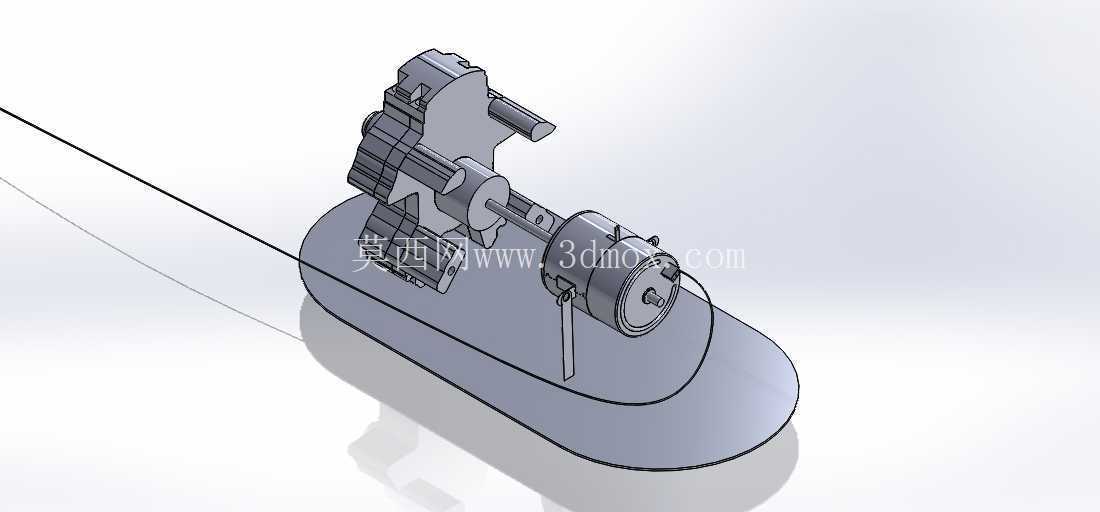

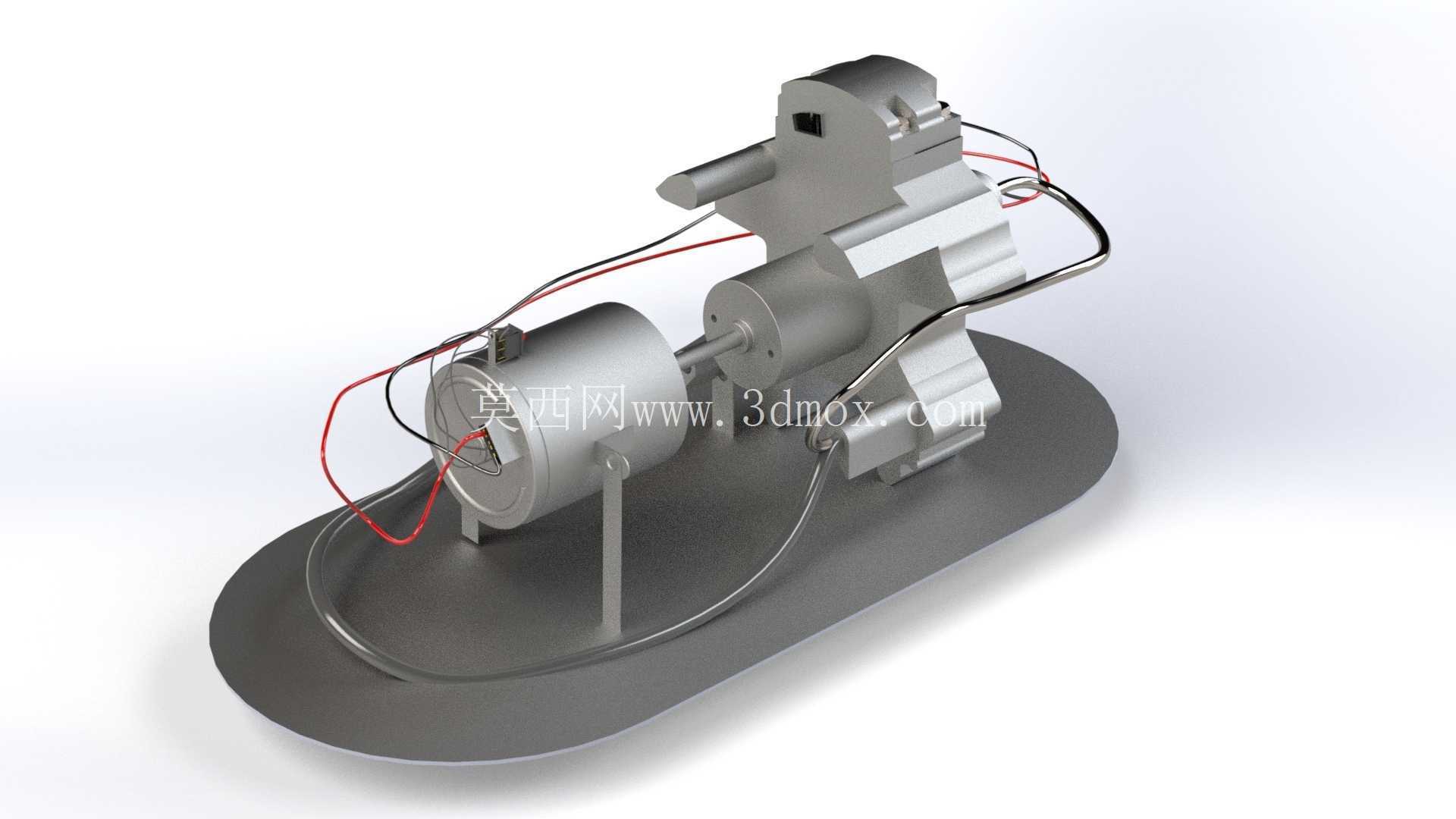

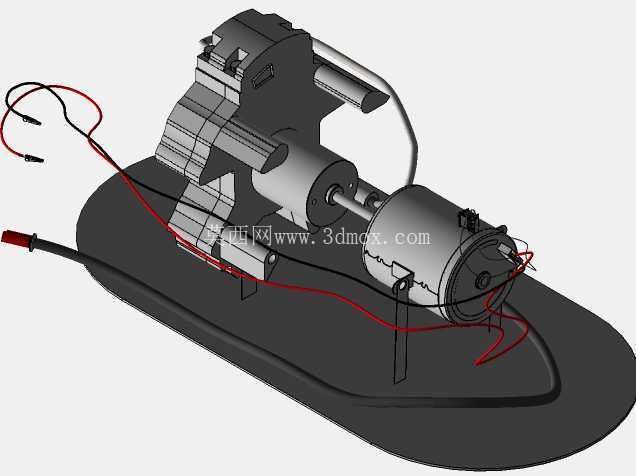

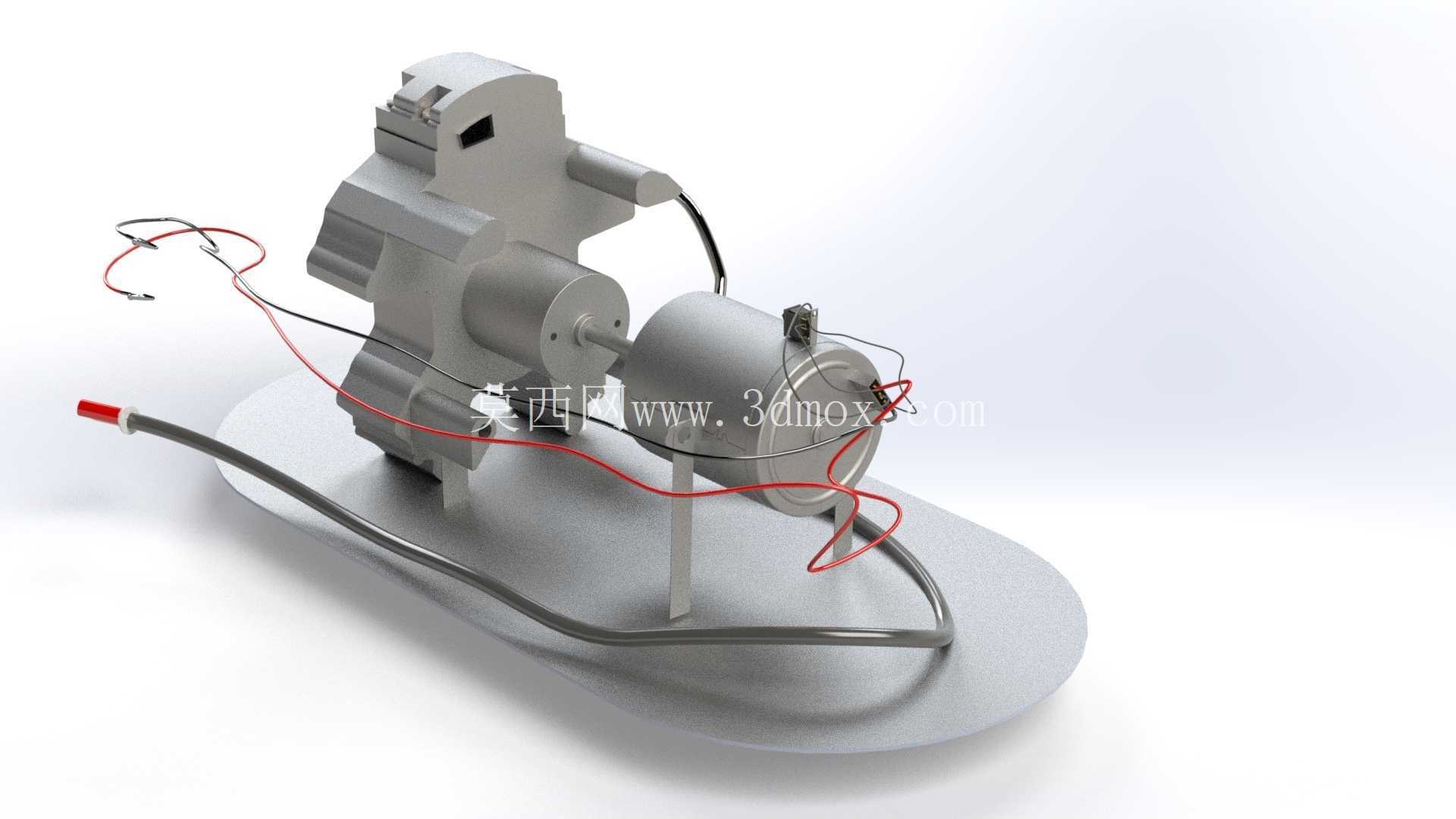

　　这款便携式泵送设备的设计初衷，是解决户外作业车辆、应急救援场景下的无外接动力燃油补加需求，区别于固定站点的大型加注设备，它完全脱离市电依赖，可独立完成液体抽取、输送作业，在野外工程作业、车辆应急救援、小型设备临时供油等场景下，能够省去人工手摇泵注的繁琐流程，大幅降低作业人员的操作强度。从结构布局来看，整套设备采用一体化集成设计，将动力单元、泵送主体、管路接口全部整合在一块椭圆形的金属安装底板上，底板边缘做了圆角钝化处理，既可以避免搬运过程中划伤操作人员，也能在放置时提供足够的支撑稳定性，整套设备的安装边界控制在长320mm、宽180mm、高160mm范围内，重量控制在5kg以内，完全可以放入车辆后备箱或者工程应急工具箱内携带，不会占用过多储物空间。

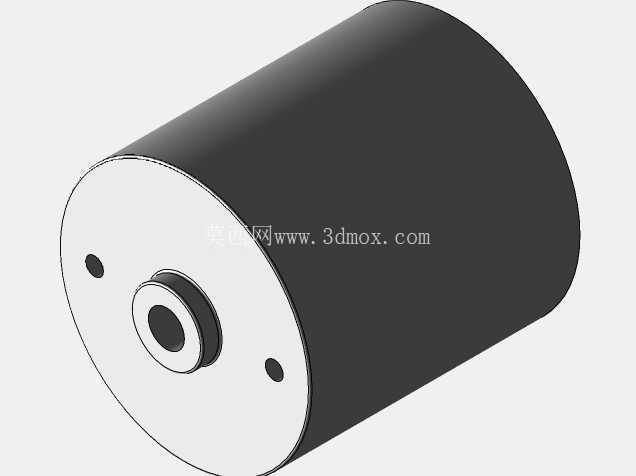

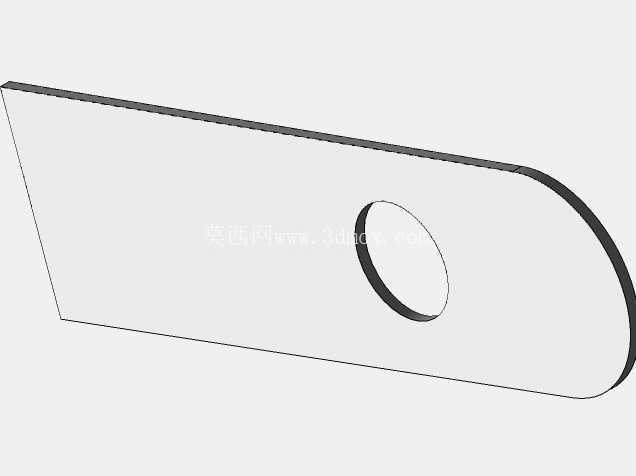

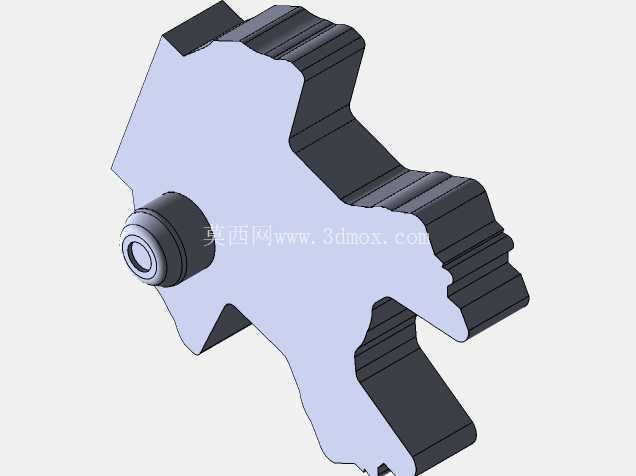

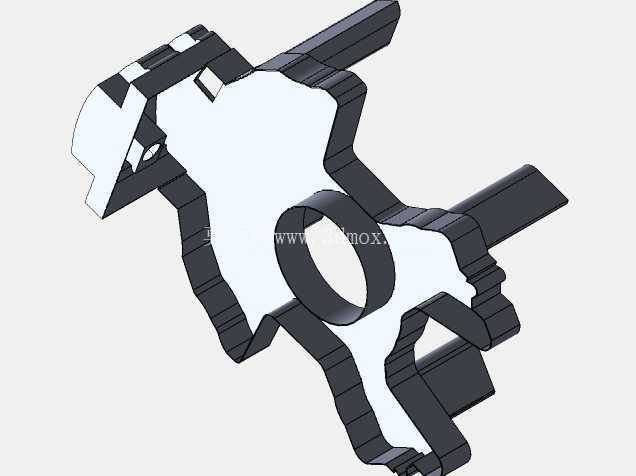

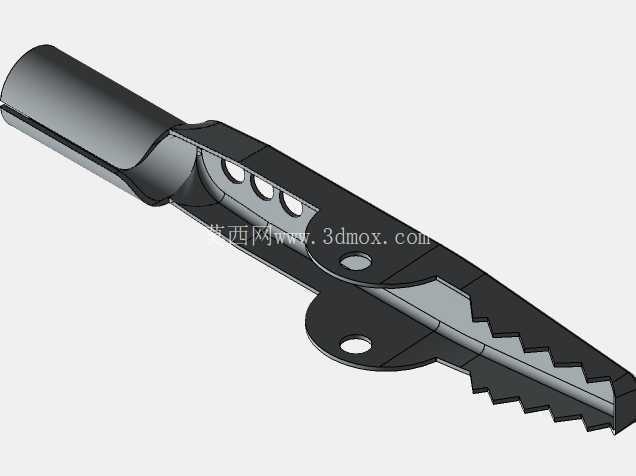

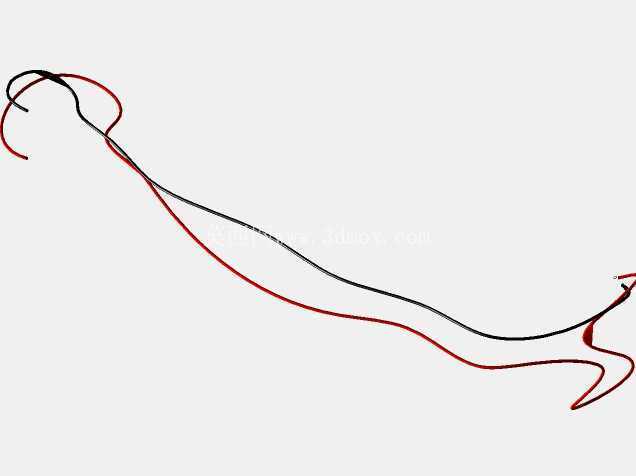

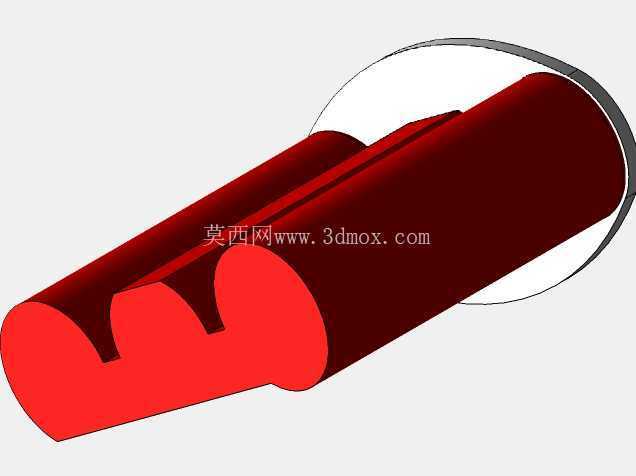

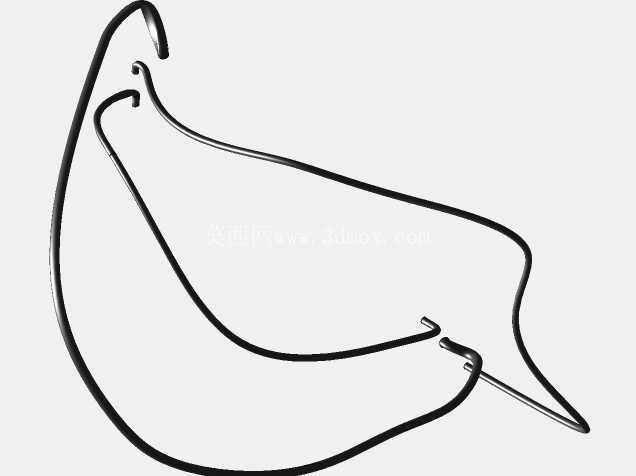

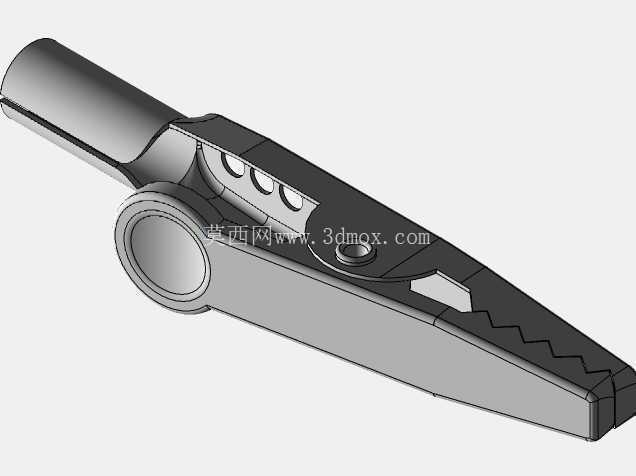

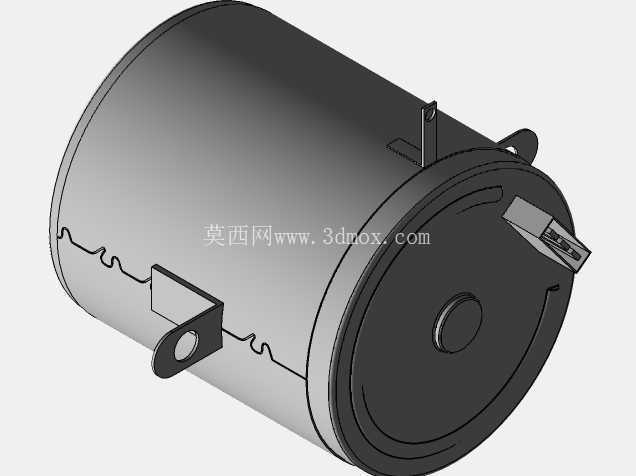

　　动力单元选用低压直流驱动电机，电机通过立式支架固定在底板左侧位置，支架采用折弯钣金件加工，与底板之间通过沉头螺丝连接，既保证了连接强度，也不会出现突出的螺丝头刮扯携带时的包裹布料；电机输出轴通过联轴器与泵送主体的输入轴直连，省去了皮带、齿轮等中间传动结构，既减少了传动环节的能量损耗，也降低了后续使用过程中的故障点，传动部位没有额外的突出防护壳，整体结构紧凑，日常维护时只需要定期检查联轴器的紧固螺丝即可。泵送主体位于整套设备的中部靠后位置，采用容积式泵送结构，能够适配柴油、汽油、低粘度润滑油等多种常见车用液体，泵送流量控制在每分钟10-15L，完全满足小型车辆、工程设备的应急补油需求，不会因为流量过大造成加注时的液体飞溅。设备的进出油接口采用快插式结构，不需要额外工具就能完成输油软管的连接，接口处内置单向阀，在泵体停止工作时可以自动封闭管路，避免管路内残留的液体倒流溢出，减少油料浪费和环境污染。设备的供电引线从电机侧端引出，线长预留1.2m，末端配备通用车用点烟器插头和电瓶夹两种接头，既可以通过车辆点烟器接口取电，也能直接连接车辆电瓶正负极取电，适配不同场景下的供电条件；引线在泵体与电机的连接部位做了走线固定，通过金属线卡将引线固定在底板上，避免搬运、使用过程中引线晃动拉扯接线部位造成断路。

　　从设计细节来看，整套设备没有多余的装饰性结构，所有外露部件都做了防锈处理，金属底板表面采用喷塑工艺，耐油污、耐轻微磕碰，在户外泥泞、多尘的环境下使用后，只需要用抹布擦拭就能清理干净；泵体与电机的连接部位预留了2mm的调整间隙，在装配时可以通过调整垫片补偿轴系的同轴度误差，降低运转过程中的振动和噪音，实际运转时的噪音控制在65分贝以内，不会在应急作业时产生过大的噪音干扰。在实际使用场景中，当野外作业车辆出现燃油耗尽、无法行驶到就近加油站的情况时，只需要取出这套设备，将进油管路插入备用油桶，出油管路插入车辆油箱口，连接车载电源后就能自动完成泵送作业，整个过程不需要人工持续施压操作，操作人员只需要观察加注量，到量后断开电源即可，相比传统的手动虹吸、手摇泵注方式，作业效率提升60%以上，也能避免人工操作时油料沾到皮肤、衣物上的问题。

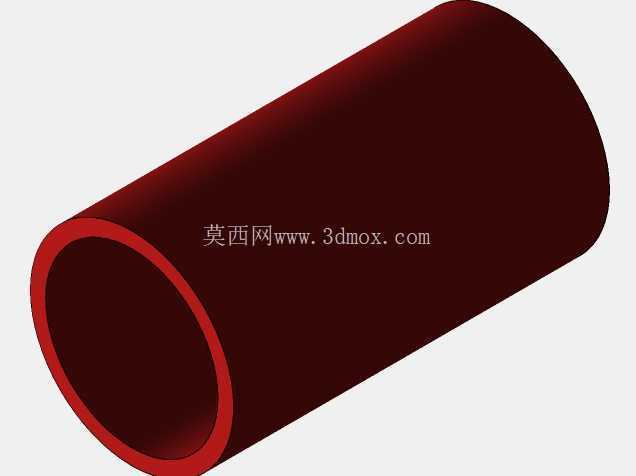

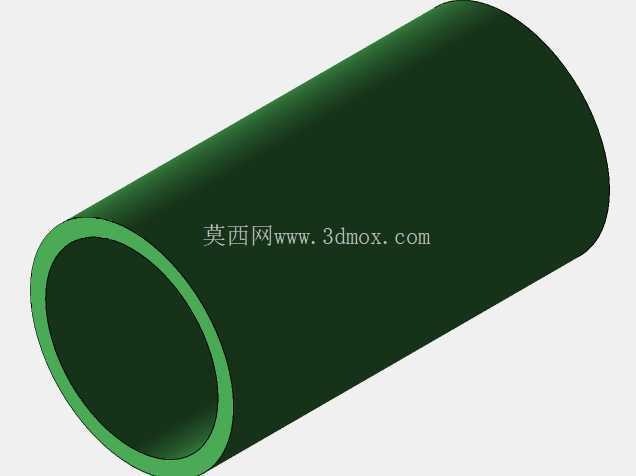

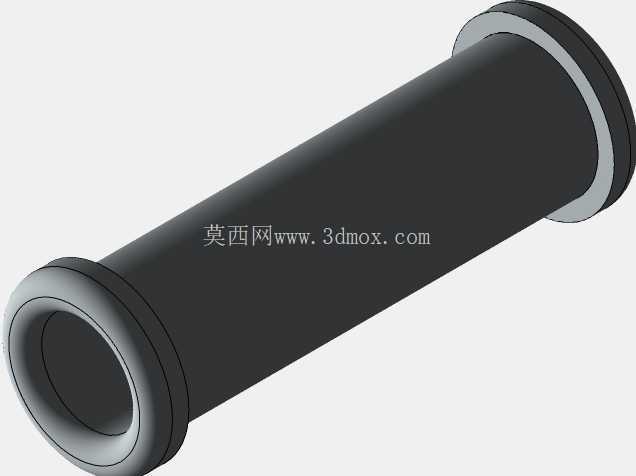

　　设备的安装底板上预留了四个固定孔位，如果需要长期固定在工程车辆、应急救援车上使用，可以通过螺栓将整套设备固定在车辆的储物舱内，不需要额外制作安装支架；管路接口的位置做了下沉设计，连接软管后不会出现管路弯折过大影响通流的问题，软管的最小弯曲半径控制在50mm，常规的耐油橡胶管都可以适配。在结构可靠性设计上，电机与泵体的连接支架采用3mm厚的冷轧钢板折弯成型，能够承受车辆行驶过程中的颠簸振动，不会出现支架变形、轴系偏移的问题；所有电气连接部位都做了绝缘密封处理，在加注过程中如果有少量油料溅到接线部位，也不会出现短路问题，满足户外作业的安全使用要求。
