工业传动用锁链轮结构三维设计

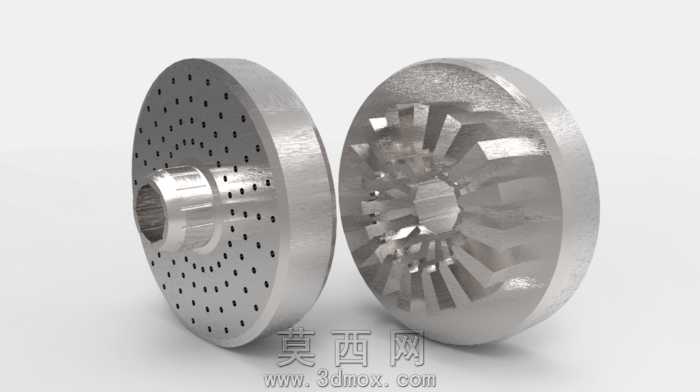

本锁链轮三维模型采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循机械传动零件的设计规范，先通过草图绘制确定链轮的基准轮廓，分别完成两个配对链轮的基体结构建模，再针对啮合齿形进行精细化特征构建，保证齿形参数符合链传动的啮合标准，确保后续实际生产加工时的装配适配性。模型针对左侧带孔链轮的多孔结构做了特征阵列处理，所有孔位的排布均匀规整，既满足零件轻量化的设计需求，也兼顾了实际使用中的安装固定、散热减重等功能要求；右侧配对链轮的内齿结构采用切削特征逐步生成，每一个齿的轮廓、角度、深度都经过参数校验，保证两个链轮配对啮合时的传动精度，避免出现卡滞、传动间隙过大等问题。材质渲染阶段选用金属银灰色磨砂钢材材质，还原了钢制机械零件的真实质感，对零件的边缘做了细微的倒角处理渲染，还原机械加工后的倒角工艺特征，光影渲染下清晰展现零件的表面肌理、结构层次，两个链轮的装配位置经过精准对位，直观呈现二者配对使用的装配关系。设计过程中充分考虑锁链轮的实际使用场景，在结构设计上兼顾了传动稳定性、结构强度与安装便利性，所有特征均可编辑，支持后续根据实际使用需求调整齿形参数、孔位数量、整体尺寸等参数，可直接用于机械设计教学、传动方案演示、生产加工参考等场景，模型结构完整无缺失，各部分特征逻辑清晰，符合机械设计的工程化要求。
