便携式户外炭烤架结构设计方案

　　这款便携式炭烤架的结构设计，核心围绕户外短途野餐、庭院小聚、自驾露营等轻量化使用场景展开，区别于商用大型烤炉的厚重结构，整体以拆装便捷、收纳占用空间小、承重稳定为核心设计目标。从实际使用逻辑出发，烤架主体采用分体式框架结构，四条锥形支腿与主烤盆采用插接式配合，无需额外紧固件即可完成组装，支腿向外倾斜的角度经过反复校核，在硬质水泥地面、松软草坪、砂石滩涂等不同放置面都能保持足够的支撑稳定性，不会出现侧翻风险，单腿的承重冗余设计可满足单次放置5kg以内食材的使用需求，完全覆盖3-5人户外聚餐的烤制容量。

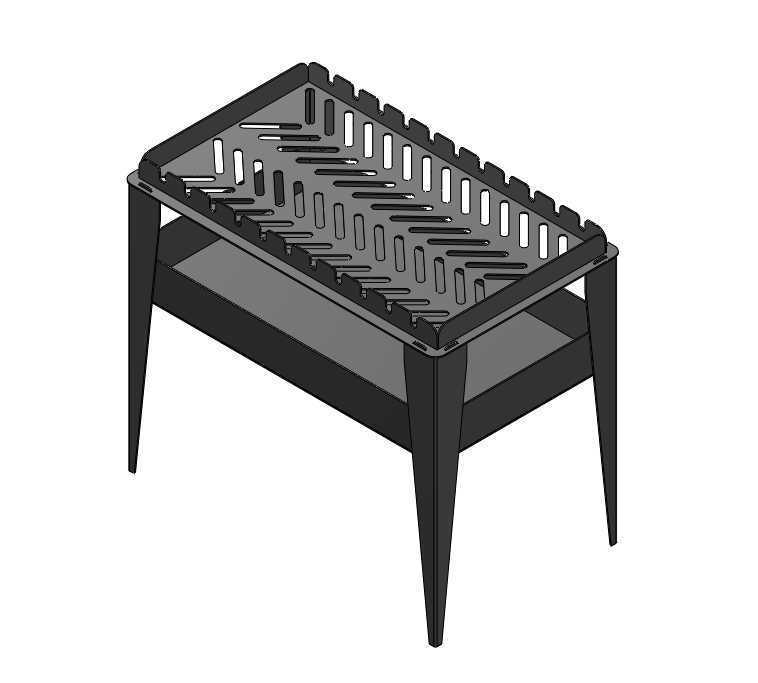

　　烤盆部分采用双层结构设计，上层为带条形镂空的烤网支撑格栅，格栅的镂空间隙经过优化，既可以保证木炭燃烧的氧气供给，让炭块充分燃烧减少烟气产生，又能避免烤制过程中食材残渣掉落到下方炭层引发明火，烤网支撑条的凸起高度经过测算，可让烤网与炭层保持合适的距离，避免食材距离炭火过近烤焦，同时保证热量均匀传递到食材表面。烤盆边缘设置的等距卡槽结构，可适配不同尺寸的烤网、煎盘、烤签支架等配套配件，用户可根据烤制需求灵活调整配件安装位置，卡槽的深度设计兼顾了配件固定的稳定性与拆装的便捷性，无需额外工具即可完成配件切换。

　　下层的接灰盘采用抽拉式结构，与烤盆主体采用滑动配合，烤制结束后可直接抽出倾倒炭灰，无需翻转整个烤架，清理过程更加便捷，接灰盘与烤盆之间预留了足够的通风间隙，可引导冷空气从底部进入烤腔，提升炭层燃烧效率的同时，降低烤架外表面的温度，避免使用过程中误触烫伤。整体结构的板材厚度选择兼顾了结构强度与整体重量，所有钣金边缘都做了卷边钝化处理，没有尖锐毛刺，组装和搬运过程中不会划伤手部。支腿底部做了小平切处理，增大与放置面的接触面积，在松软地面使用时不会出现下陷情况。烤架整体的外形尺寸经过优化，收纳状态下可放入常规车载储物箱、露营装备包内，不会占用过多储物空间，组装完成后的操作高度符合人体站立操作的舒适区间，长时间烤制食材不会产生腰部疲劳。

　　从结构建模的角度来看，所有钣金折弯处都预留了合理的折弯半径，避免折弯处出现应力集中导致的板材开裂，焊接位置都设置在非直接接触食材的背面区域，焊接后打磨平整，不会出现凸起的焊渣影响使用。烤架表面采用耐高温喷涂处理，建模时预留了涂层厚度的装配间隙，避免多次高温使用后涂层膨胀导致部件配合卡滞。在安装边界的设计上，支腿与烤盆的插接深度做了限位设计，组装时插接到限位位置即可达到稳定支撑状态，无需反复调整位置，降低用户的组装学习成本。烤网的支撑格栅采用等距排布，既可以支撑常规的条形烤网，也可以直接放置烤签进行烤制，适配多种烤制场景的使用需求。
