船型翘板电源开关三维结构设计

　　日常做电控回路设计的时候，这类翘板船型开关是小功率设备面板上最常用的通断控件，不管是桌面小型仪器、家用小电器、工控辅助设备的操作面板，还是定制化小型电控箱的外露操作端，几乎都能见到它的身影。做这个模型的时候最先考虑的不是外观还原，而是实际安装的适配性——毕竟这类开关都是嵌装在面板开孔里的，首先要卡准安装卡扣的尺寸边界，外壳两侧的弹性卡扣凸台高度要和常规1.0-1.5mm厚度的设备面板适配，卡扣的倒角做了0.3mm的导向斜角，实际装配的时候不用刻意对准，稍微施力就能卡进面板开孔，不会出现硬撬刮花面板漆面的问题。引脚部分的设计完全参照常规插片式接线端子的尺寸，三个插脚的间距、厚度都匹配市面上通用的6.3mm快速接线端子，实际生产装配的时候工人直接把压好的端子插上去就行，不用额外焊接，能省不少装配工时，插脚根部做了加厚的凸台，避免插拔端子的时候受力把插脚掰歪，甚至把外壳内部的触点结构扯错位。

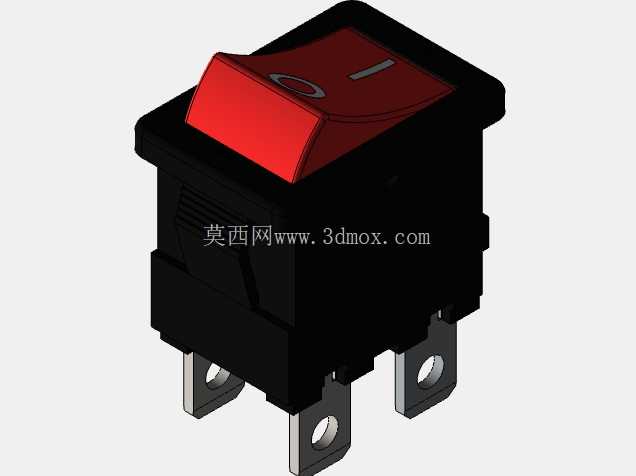

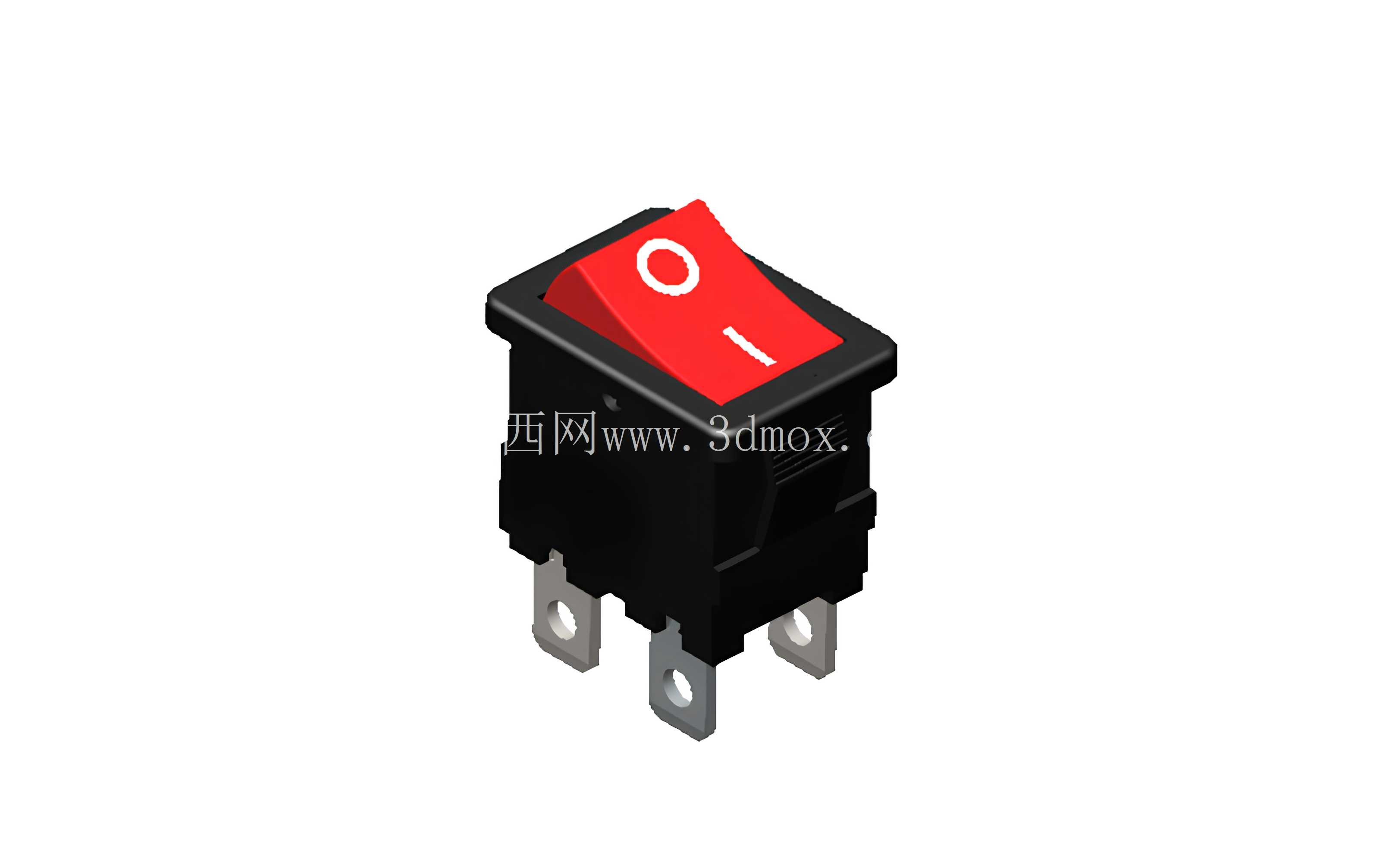

　　操作手感是这类开关设计里最容易被忽略的点，做翘板结构的时候，内部的摆动支点位置反复调了三次，翘板按下的行程控制在3mm左右，按动的时候不会因为行程太长显得松垮，也不会因为行程太短出现误触发，翘板表面的O和I标识做了0.2mm的凹刻，不是印刷上去的，长期按动摩擦也不会掉字，红色的翘板按键和黑色底座做了明确的色彩区分，操作人员一眼就能识别开关位置，哪怕是光线不好的车间环境里也能快速找到操作位。底座部分的外壳做了加强筋结构，因为开关嵌装在面板上之后，日常按动的力会直接传递到底座和卡扣上，如果外壳壁厚太薄，长期按动容易出现外壳开裂、卡扣断裂的问题，所以在底座内壁、插脚固定的位置都加了十字加强筋，既不会增加太多材料成本，又能把整体结构强度提上来，哪怕按压力度比常规操作大一些，也不会出现结构损坏。

　　实际选型的时候要注意，这类开关的安装开孔尺寸是固定的，模型里预留的开孔尺寸是标准的15*21mm矩形开孔，四个角带R1.2的圆角，面板设计的时候直接调用这个开孔轮廓就行，不用再反复核对样本尺寸。开关整体的外露高度只有8mm，装在薄面板上不会突出太多，不会勾到操作人员的袖口，也不会因为突出太高被意外碰撞触发通断。内部的触点结构在建模的时候也做了还原，动触点和静触点的接触压力靠内置的弹簧提供，翘板摆动的时候弹簧过死点的瞬间给出清晰的段落反馈，操作人员不用看开关状态，靠手感就能知道有没有按到位，不会出现按到一半触点似接非接、打火烧蚀触点的问题。

　　很多新手做设备面板设计的时候，容易忽略开关背部的接线空间，这个模型把背部插脚的突出长度、接线端子插上之后的占用空间都做了1:1还原，做结构干涉检查的时候可以直接调用，不用再额外预留冗余空间，避免出现面板装好之后开关背部顶到内部的PCB板或者走线槽的问题。翘板和底座之间的配合间隙留了0.15mm，既不会因为间隙太大晃荡，也不会因为间隙太小出现热胀冷缩卡滞的问题，哪怕设备在-10℃到60℃的工作环境里，按键也能正常按动，不会出现低温下翘板卡涩按不动的情况。底座的插脚位置做了防呆设计，三个插脚的排布不是对称的，公共端、常开端、常闭端的位置有明确的位置差，接线的时候不会插错端子，哪怕是新上手的装配工也能快速接对线，减少装配出错的概率。
