便携式折叠户外炭烤炉结构设计

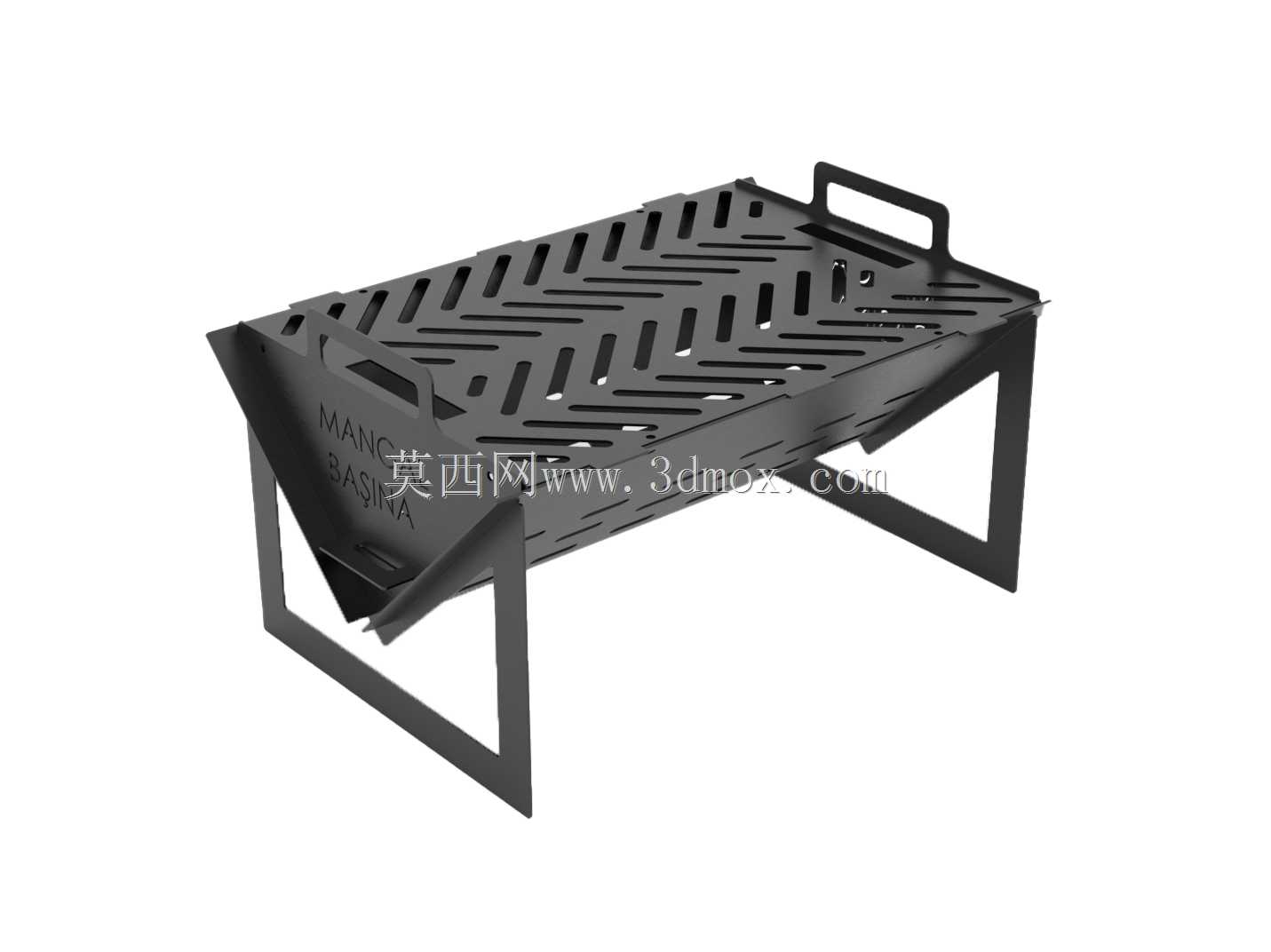

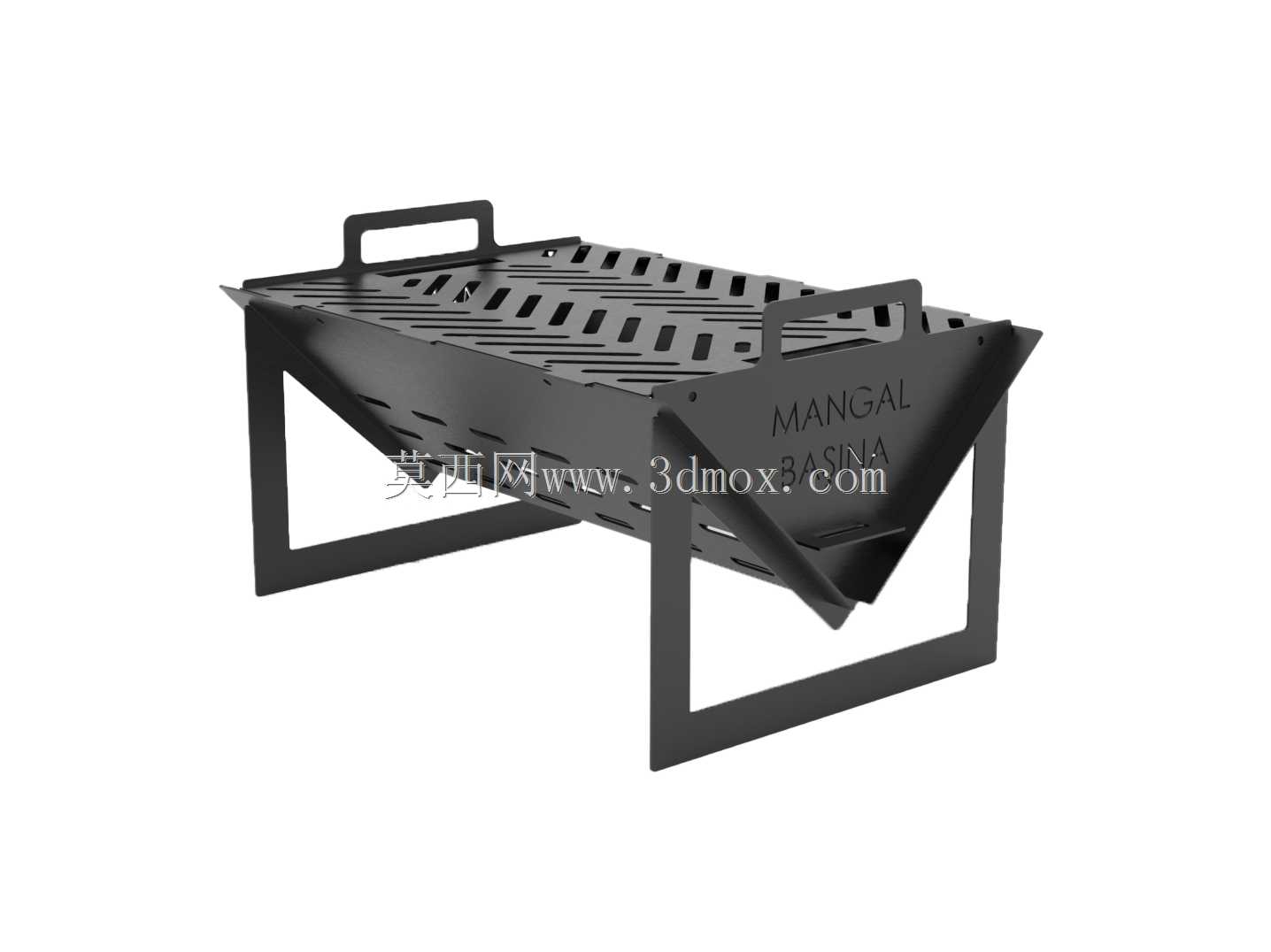

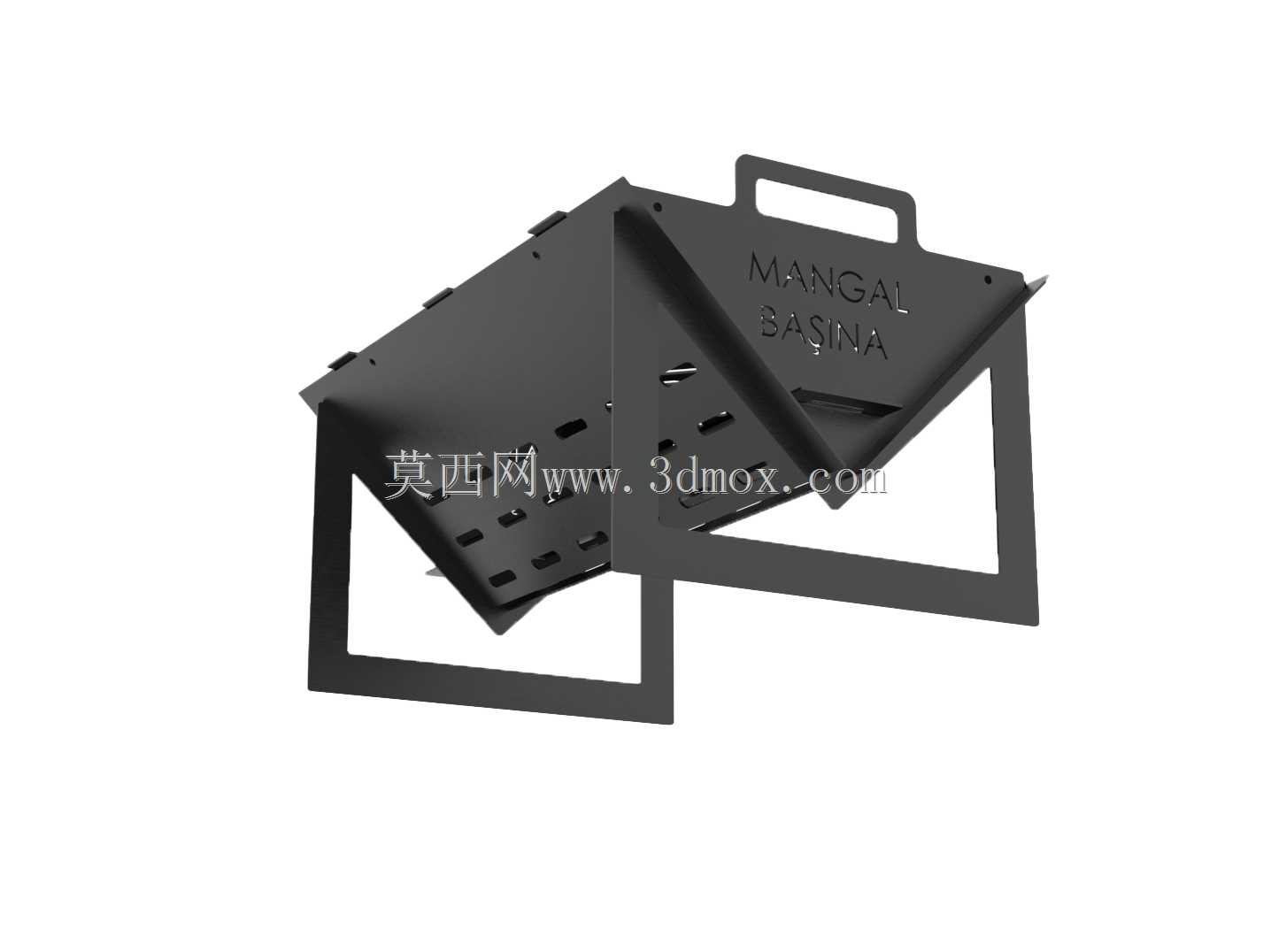

　　这款折叠式炭烤设备的设计，核心围绕户外零散聚餐、短途露营、庭院小聚这类非固定场景的使用需求展开，区别于传统固定式焊接烤炉的笨重属性，整体结构采用无额外紧固件的折叠自锁思路，所有支撑构件与炉体本体通过钣金折弯的铰接位实现联动，展开时无需额外工具即可快速形成稳定的支撑结构，收纳时可将所有支腿、侧挡板完全收折贴合至炉身主体，整体收纳后为扁平矩形结构，可直接塞入露营包侧袋、汽车后备箱储物格，甚至常规尺寸的双肩包隔层内，适配单人到四人规模的户外烧烤需求。

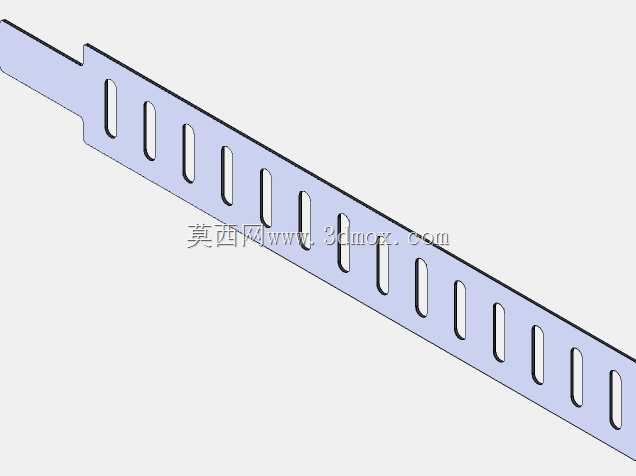

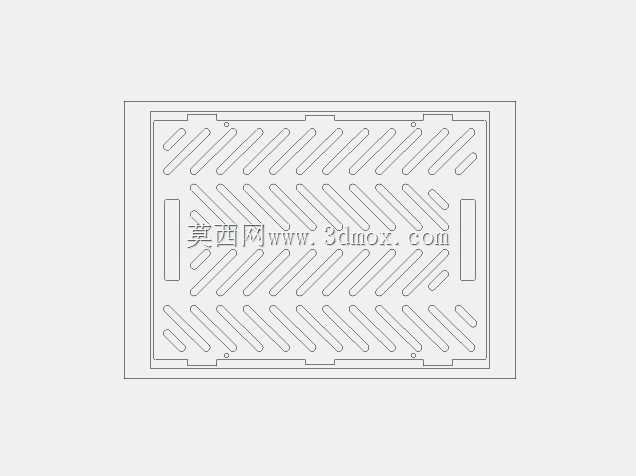

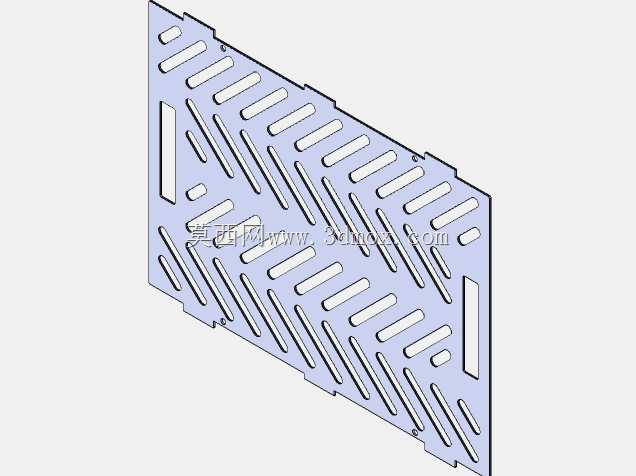

　　从实际使用的功能逻辑来看，炉身主体采用V型聚热槽结构，区别于传统平底烤炉的热量散逸问题，V型斜壁可将木炭燃烧的热量向中部烤网区域反射聚拢，减少侧向热量流失，同等木炭量下可提升烤网区域有效温度约15%，同时烤网采用长条形格栅冲孔设计，格栅间隙控制在8mm，既可以保证空气向上流通支撑木炭充分燃烧，又能避免小块食材、木炭碎块从间隙掉落至下方接灰区域；炉身两侧设置的一体化折弯提手，在烤炉工作状态下处于炉体上沿的低温区，即使炉内木炭持续燃烧，提手位置的温度也可维持在徒手可短时间接触的范围，方便使用过程中短距离挪动烤炉调整位置，无需额外配备防烫手套。

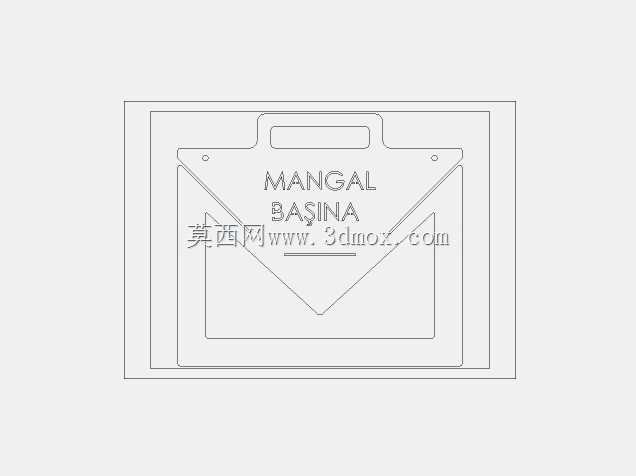

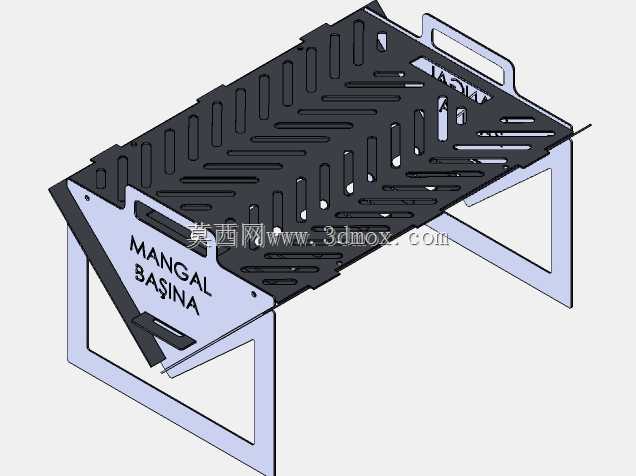

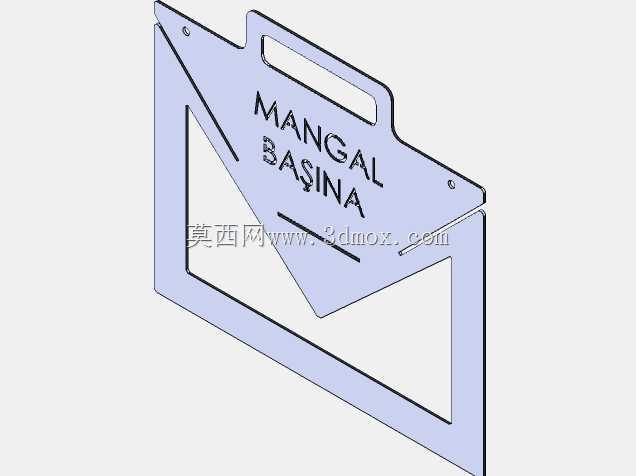

　　结构设计层面，所有钣金构件均采用2mm厚度的冷轧钢板折弯成型，铰接位置通过板材自身的折弯卡扣实现转动连接，未使用额外的螺栓、铆钉类紧固件，既减少了装配工序，也避免了户外潮湿环境下紧固件生锈导致折叠结构卡滞的问题；支腿采用矩形框式一体化折弯结构，展开后两支腿分别位于炉体前后两端，形成四点支撑的稳定结构，支撑腿与炉体的接触位置设置有限位折弯边，当支腿展开至垂直状态时，限位边会顶住炉体侧壁，自动锁止支撑角度，不会出现使用过程中支腿意外折叠的情况，经实测该支撑结构可承受总重量不超过15kg的食材与烤网荷载，完全满足常规户外烧烤的承重需求。

　　从安装与使用边界来看，设备展开后的整体外形尺寸控制在长450mm、宽240mm、高220mm的范围内，放置时仅需要占用约0.11㎡的水平台面或地面空间，对放置场地的平整度要求较低，即使是略有起伏的草地、砂石地面，也可通过小幅调整支腿的接触角度实现稳定放置；收纳后整体厚度仅为65mm，占用的储物空间不足同容量固定式烤炉的三分之一。炉体末端设置的倾斜导灰结构，可在烧烤结束后，待木炭完全熄灭冷却，直接将炉体倾斜即可将所有炭灰从导灰口倒出，无需拆卸任何构件即可完成清洁，大幅降低了户外使用后的清理工作量。

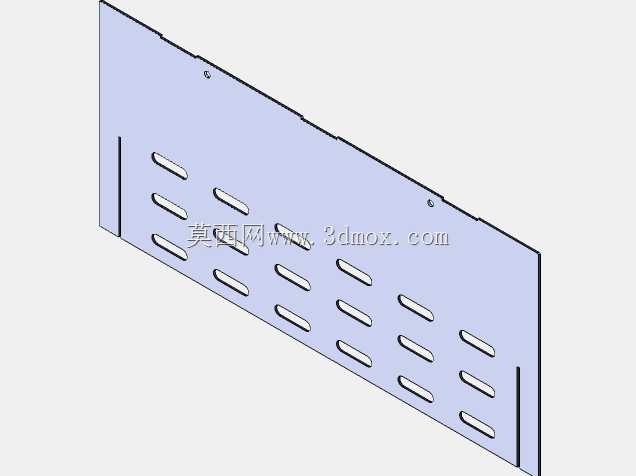

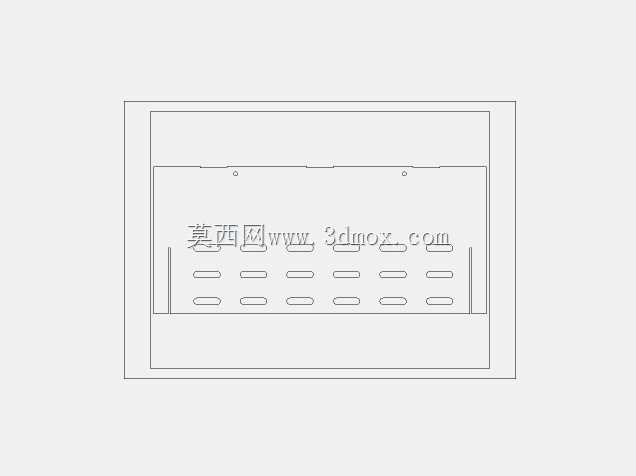

　　针对户外使用的耐久需求，所有钣金构件的棱边均做了R3mm的圆角钝化处理，避免组装、使用过程中锋利的板材切口划伤使用者；烤网表面做了高温氧化防锈处理，可承受反复的高温灼烧与水洗，不会出现轻易掉漆、生锈的问题；炉身侧壁预留的通风槽口，位于V型聚热槽的下部位置，可在木炭燃烧过程中持续补充侧向进风，无需频繁手动拨动木炭即可维持稳定的燃烧状态，同时通风槽的开口方向斜向下设置，可避免烧烤过程中油脂滴落到通风槽位置流出炉外，污染放置台面或地面。
