适配扭矩扳手的盔甲匠扳手爪结构设计

在常规的机械装配、设备维保作业场景里，扭矩扳手的适配附件一直是影响作业效率与紧固精度的核心配套部件，尤其是针对3/8英寸、1/2英寸驱动方头的常规扭矩扳手，在面对城堡螺母这类带径向卡槽的特殊紧固件时，普通开口扳手、套筒往往无法适配卡槽结构，要么无法卡合到位导致施力打滑，要么无法匹配扭矩扳手的驱动接口，导致定扭矩紧固作业无法开展，这套扳手爪结构就是针对这一实际作业痛点开发的适配部件。

从实际作业场景来看，城堡螺母广泛应用于航空航天地面维保、摩托车前后轮轴紧固、精密传动机构轴向定位、枪械部件装配等场景，这类螺母的核心特点是圆柱面上分布多个径向卡槽，需要配套卡爪嵌入卡槽才能传递扭矩，同时这类紧固点普遍有明确的扭矩要求，必须配合扭矩扳手完成定扭矩紧固，避免预紧力不足导致部件松脱，或是预紧力过大导致螺纹变形、轴件应力断裂。常规的城堡螺母扳手多为一体式固定结构，只能适配单一规格的驱动方头与单一尺寸的螺母，在多规格混合作业的场景下需要携带多套扳手，增加工具负重与管理成本，这套适配爪的设计思路就是做通用化适配接口，通过中部的方孔结构直接卡接扭矩扳手的驱动方头，不需要额外的转接结构，减少扭矩传递路径上的间隙，保证扭矩输出精度。

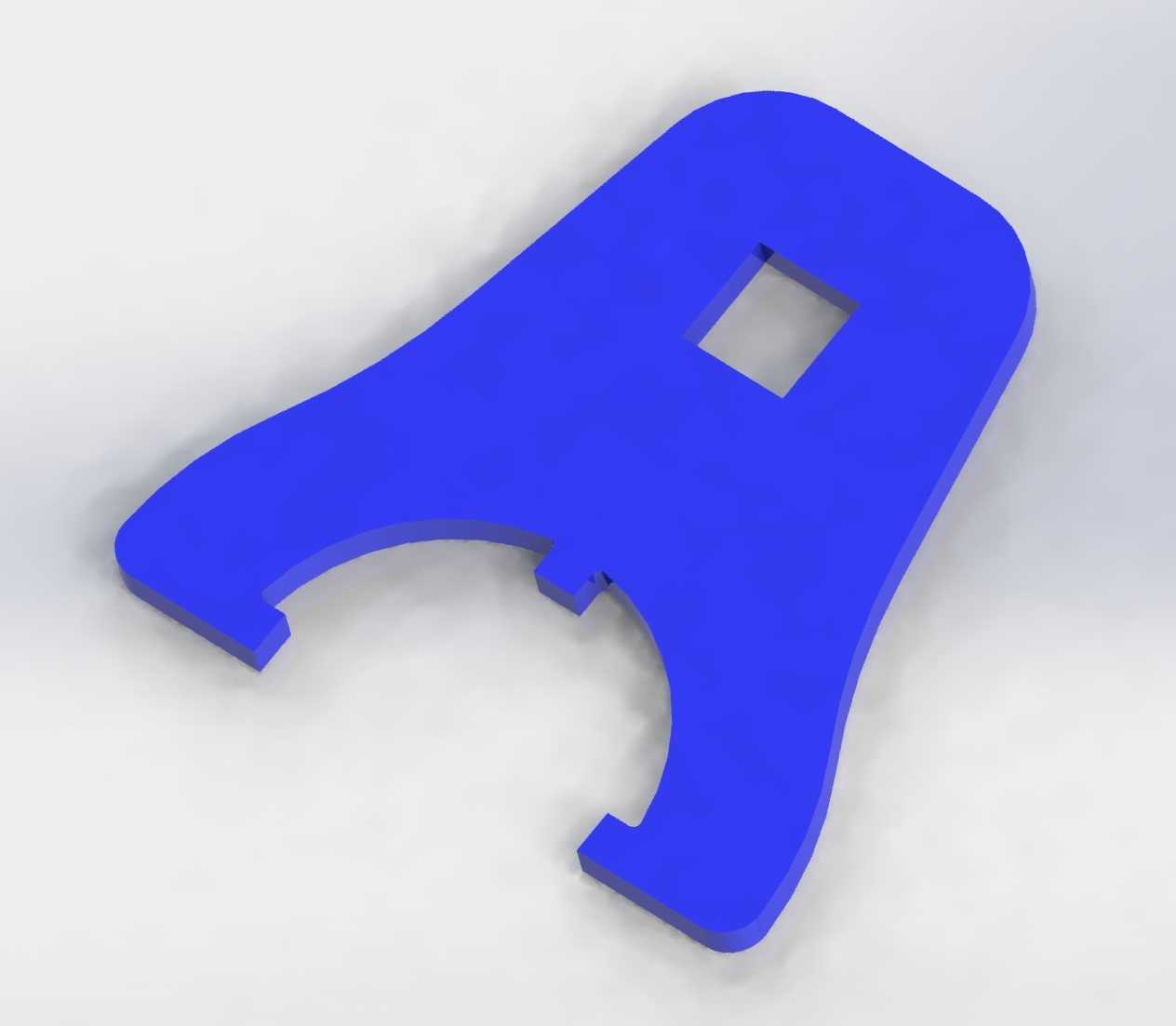

结构设计上，整体采用等厚板材加工成型，没有复杂的曲面结构与多件拼接结构，适合采用激光切割工艺直接从不锈钢板材上落料成型，加工工序少，成型后不需要复杂的二次装夹加工，只需要对边缘做去毛刺倒角处理即可投入使用，加工成本低，量产一致性好。中部的方孔尺寸严格匹配常规扭矩扳手的驱动方头公差，方孔边缘做了微小的倒角导入设计，方便驱动方头快速插入卡合，同时方孔与驱动方头的配合间隙控制在0.1mm以内，避免施力过程中出现旷量，导致扳手爪与驱动方头之间出现冲击磨损，延长部件使用寿命。

下部的卡合结构采用对称双爪设计，两个卡爪的间距严格匹配3/16英寸规格城堡螺母的卡槽分布尺寸，卡爪的厚度与卡槽宽度做适配设计，卡爪嵌入卡槽后不会出现径向晃动，施力时受力均匀分布在两个卡爪与卡槽的接触面上，避免局部应力集中导致卡槽变形、卡爪崩断。卡爪与主体连接的位置做了圆弧过渡设计，没有直角应力集中结构，在承受最大额定扭矩时，过渡位置的应力分布均匀，不会出现应力断裂的问题。整体外形的轮廓做了收腰流线设计，在保证结构强度的前提下尽可能减少板材用料，降低部件重量，同时轮廓边缘没有突出的棱角，在狭小空间作业时不会剐蹭周边的部件，也不会划伤操作人员的手部。

安装边界方面，这套扳手爪整体厚度与常规同规格套筒的厚度保持一致，在轴件端部的安装空间里，只需要预留出与套筒相当的轴向空间即可完成操作，不需要额外的操作避让空间，适合在空间紧凑的装配点位使用。卡合螺母时，只需要将两个卡爪对准城堡螺母的两个对称卡槽，推动扳手爪让卡爪完全嵌入卡槽，再将扭矩扳手的驱动方头插入中部方孔即可完成安装，不需要额外的锁止结构，依靠方孔与驱动方头的配合、卡爪与卡槽的嵌合即可传递扭矩，操作步骤简单，单人即可快速完成装拆，在高空作业、狭小空间作业等不方便双手操作的场景下，能够大幅提升作业效率。

材质选择上适配3/16英寸不锈钢加工要求，采用与常规扳手工具相当的不锈钢板材，热处理后硬度达到HRC42-48，既有足够的强度承受额定扭矩，又有一定的韧性，不会因为突然的冲击载荷出现崩裂，表面不需要额外的镀层处理，不锈钢本身的防锈能力能够适应潮湿、多油污的作业环境，长期使用不会出现锈蚀卡滞的问题，维护成本低，只需要使用后擦拭干净表面油污即可长期存放。在实际测试中，这套扳手爪能够匹配对应规格扭矩扳手的最大额定扭矩输出，反复拆装1000次以上后，卡爪与方孔的磨损量小于0.05mm，依然能够保持稳定的卡合精度，不会出现打滑、旷量的问题，完全满足日常维保、装配作业的使用需求。
