卡西欧标识简约造型民谣吉他三维数模

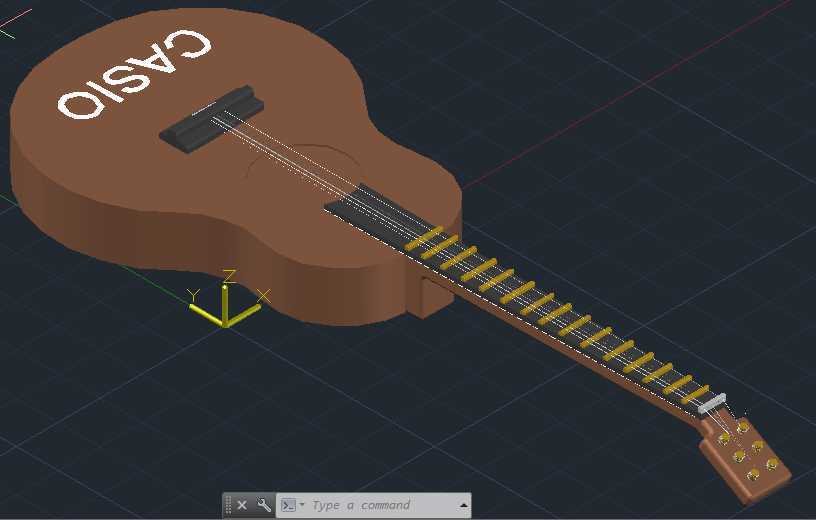

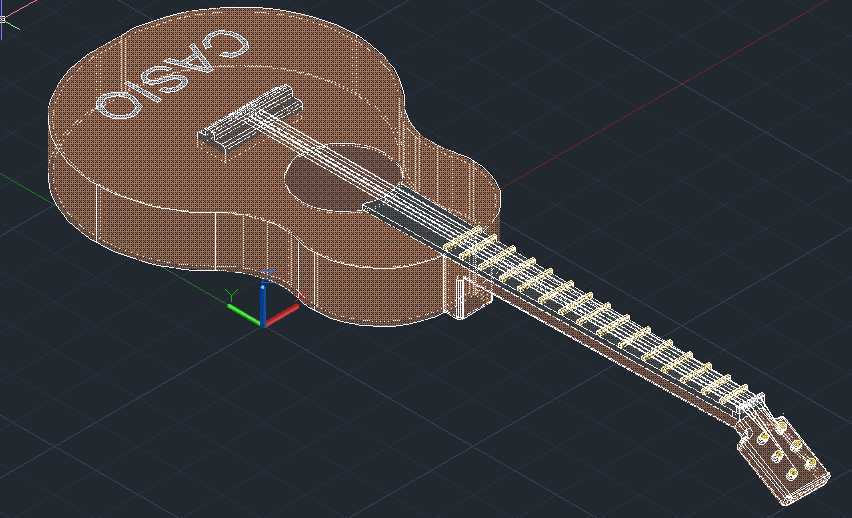

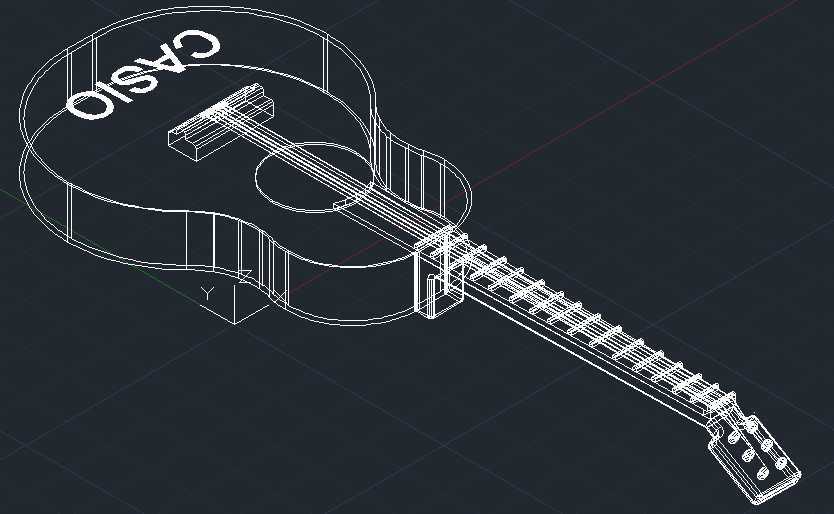

　　本次构建的吉他数模，整体采用简化实体建模思路，优先还原常规民谣吉他的比例轮廓，琴身采用经典的8字形共鸣箱结构，整体厚度控制在常规入门款吉他的合理区间，琴身正面预留了琴桥安装位，数模中直接做出一体式琴桥结构，省去后续装配的对位步骤，琴颈与琴身采用过渡衔接结构，避免直角连接带来的应力集中问题，指板部分沿琴颈长度方向均匀排布品丝结构，每道品丝的间距按照十二平均律的比例做了简化排布，保证视觉上的真实感，琴头部分做出六个弦钮的安装凸台，对应六根琴弦的排布走向，琴弦采用细圆柱实体沿琴桥到琴头弦钮的路径拉伸生成，每根琴弦的高度差符合真实吉他的弦距设定，不会出现穿模或者间距不均的问题。

　　从实际应用场景来看，这类简化吉他模型可用于文创产品的外观验证、教学演示道具的结构打样、展会展示用的等比例放大模型制作，也可作为入门三维建模练习的参考案例，帮助新手掌握扫掠、拉伸、阵列等基础建模命令的使用。设计过程中没有做复杂的内部共鸣腔结构，因为针对外观展示类的使用场景，内部腔体不会影响视觉呈现效果，反而会增加模型的面数，拖慢大场景装配的运行效率，琴身表面的CASIO标识采用凸字浮雕结构做在琴身正面，标识的字体比例经过调整，不会因为曲面弧度出现拉伸变形，整体外轮廓的所有边角都做了小圆角过渡，还原真实木质吉他打磨后的圆润触感，避免尖锐棱角带来的违和感。

　　安装边界方面，整个模型的总长控制在常规41寸吉他的1040mm左右，琴身最宽处约380mm，厚度约100mm，琴颈宽度在琴头位置约45mm，琴身与琴颈连接位置约55mm，符合常规吉他的握持尺寸，如果用于3D打印制作等比例实物，不需要额外调整尺寸比例，直接导出实体即可进行切片处理，各部分结构的壁厚都控制在2mm以上，满足FDM打印的最小壁厚要求，不会出现打印过程中结构断裂的问题。

　　建模过程中所有特征都采用参数化构建，后续如果需要调整琴身大小、品丝数量、弦距参数，只需要修改对应草图的尺寸数值即可完成整体更新，不需要重新绘制全部特征，琴身的曲面采用多段样条线拟合生成，曲面曲率连续，不会出现凹凸不平的褶皱问题，指板的品丝采用线性阵列命令生成，保证每道品丝的间距误差控制在0.1mm以内，视觉上整齐统一，弦钮的凸台结构采用圆周阵列排布在琴头两侧，对应六根琴弦的固定位置，琴弦的路径采用3D草图绘制，保证每根琴弦从琴桥到弦钮的走向都符合真实吉他的琴弦倾斜角度，不会出现平行排布的错误结构。针对不同的使用场景，模型可以做不同程度的细节删减，如果用于大型场景的远景展示，可以直接删除琴弦、品丝等细小特征，保留整体外轮廓即可降低模型面数；如果用于近景渲染，可以在现有结构基础上添加木纹材质、金属弦钮材质、尼龙琴弦材质，配合场景灯光就能得到逼真的渲染效果，整个模型没有冗余的碎面、重叠面，所有实体都做了合并处理，导入不同三维软件时不会出现特征丢失或者面错乱的问题。
