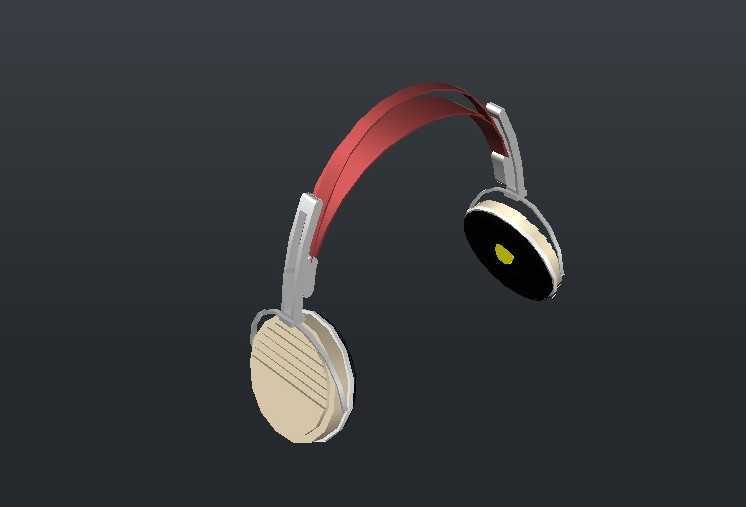

头戴式有线耳机结构设计三维数模

　　日常做消费电子结构设计时，头戴式耳机的结构平衡一直是容易踩坑的点，这个数模把佩戴受力、声学腔体、外观件配合的细节都做了完整还原，能直接作为同类型产品开发的参考基准。先从头梁部分说起，这个模型采用的是弧形弹性头梁设计，外层做了亲肤包覆层的结构预留，内层是刚性支撑骨架，骨架的弧度是按照成年人头围的统计数据做的拟合，展开的最大适配头围范围覆盖54cm到62cm，头梁和耳罩的连接位置做了可转动的铰接结构，铰接轴的转动角度预留了上下15度、前后20度的调节余量，能适配不同头型的佩戴贴合度，避免佩戴时出现夹头或者耳罩漏音的问题。

　　耳罩部分的结构做了分层设计，最外侧是装饰面壳，预留了品牌标识的安装位，中间层是声学腔体，腔体的内部容积按照40mm动圈单元的安装要求做了匹配，腔体壁做了均匀的壁厚设计，壁厚控制在1.8mm，既保证结构强度，也不会因为壁厚过大导致整体重量超标，耳罩的内侧是软垫安装槽，槽位的深度预留了12mm，刚好匹配常规的慢回弹记忆棉耳垫，耳垫的安装采用卡扣式结构，不需要额外打胶，方便后期售后更换。左右耳罩的走线是从头梁的内部空腔穿过，头梁的空腔截面做了圆角过渡，避免穿线时刮伤线材外皮，出线口的位置做了橡胶护线圈的安装位，能缓冲线材弯折时的应力，提升线材的使用寿命。从安装边界来看，这个耳机在完全收拢的状态下，整体外形尺寸控制在180mm160mm75mm，方便放入常规的头戴耳机收纳包中，耳罩的转动结构支持向内90度折叠，折叠之后的厚度可以压缩到50mm，进一步提升收纳便携性。在实际应用场景中，这类结构的头戴耳机既可以用于日常办公的语音通讯，也能满足个人影音娱乐的声学结构要求，铰接结构的阻尼做了参数化设计，阻尼力控制在3N·m，调整到合适角度之后不会出现松脱下滑的问题。

　　设计过程中还考虑了重量平衡，整机的重量分布按照头梁支撑点做了配重优化，左右耳罩的重量差控制在2g以内，长时间佩戴不会出现单侧压头的问题，耳罩的夹持力经过模拟计算，整体夹持力控制在5N左右，既保证佩戴时的贴合度，不会因为头部活动出现滑落，也不会因为夹持力过大导致耳部不适。声学腔体的设计上，腔体内部做了简单的导音槽结构，能减少单元发声时的腔体内驻波，不需要额外增加太多的声学阻尼材料就能达到不错的频响表现，面壳和腔体的配合采用止口加卡扣的连接方式，止口的配合间隙控制在0.1mm，既方便生产组装，也能减少腔体漏音的问题。

　　头梁的弹性骨架采用的是常见的锰钢片材质模拟，骨架的厚度做了0.8mm的参数设置，弹性形变的范围经过模拟测试，反复弯折1000次之后的形变量小于1%，能满足长期使用的结构强度要求，外层的包覆层采用软胶材质模拟，表面做了细微的纹理结构，提升佩戴时的摩擦力，避免头梁在头顶滑动。接口部分的结构预留了常规的3.5mm音频接口安装位，接口位置设置在左耳罩的底部，接口周围做了加厚的加强筋，避免插拔线材时导致接口开裂，同时也预留了蓝牙版本的天线安装空间，可以在同一个结构基础上衍生出有线和无线两个版本，减少开模成本。
