在各类工业传动系统的轴系布局中,两根分离轴段的扭矩传递始终是结构设计环节需要重点考量的核心问题,尤其是在泵组、输送线驱动端、中小型减速机输出端这类对同轴度有一定要求、传动载荷相对平稳的工况下,法兰联轴器是应用频次极高的刚性连接部件。这类联轴器的核心作用,是通过两个带法兰盘结构的半体分别与待连接的两根轴端完成周向与轴向固定,再依靠法兰结合面的摩擦力与连接件的剪切力,实现两根轴之间的运动与扭矩传递,相比其他挠性联轴器,它没有相对位移补偿间隙,传动过程中不存在回转空程,能够保证精准的传动比,适合对传动同步性要求较高的中低速、重载平稳传动场景。

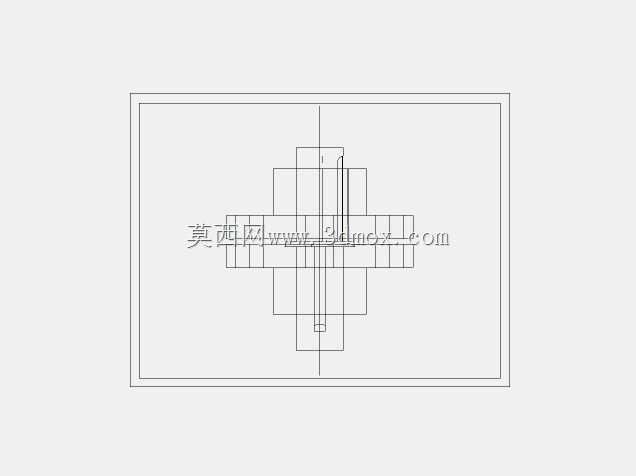

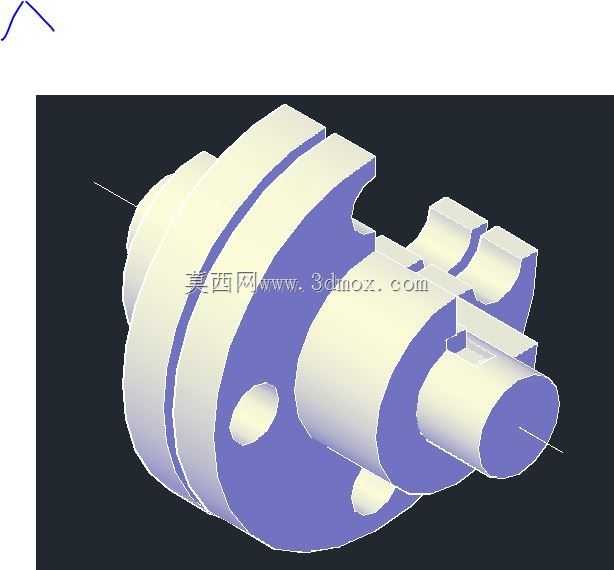

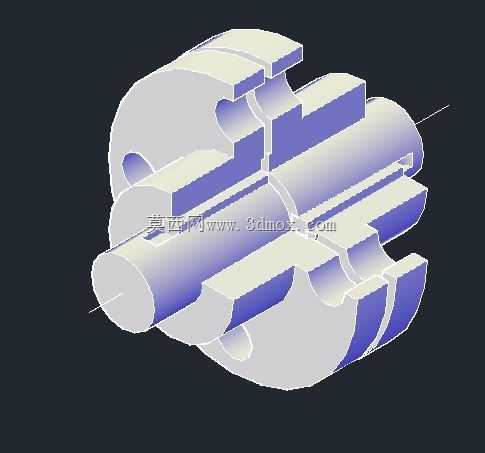

从结构设计逻辑来看,这款法兰联轴器采用的是整体式凸缘结构,两个半联轴器的轴孔端分别设计有与轴径匹配的通孔,孔内可根据实际装配需求设置键槽,通过平键实现半联轴器与轴的周向固定,避免扭矩传递过程中轴与轮毂之间出现相对转动;法兰端面上沿圆周方向均匀分布有螺栓过孔,装配时通过高强度螺栓将两个半联轴器的法兰端面紧密贴合,依靠螺栓预紧后法兰结合面产生的静摩擦力,以及螺栓杆受剪产生的抗剪力共同承担传动扭矩。设计过程中需要重点校核两个核心边界:一是法兰结合面的压力分布,要保证螺栓预紧力施加后,整个法兰环形接触面的压应力均匀,避免局部压应力过大导致结合面变形,或是局部压应力不足出现传动打滑;二是轴孔与法兰端面的垂直度公差,这个形位公差直接决定了两根轴装配后的同轴度,若公差过大,轴系运转过程中会产生额外的径向附加载荷,加速轴承、密封件的磨损,严重时甚至会引发轴系振动超标。
从安装边界与尺寸适配角度来说,这类法兰联轴器的轴向尺寸相对紧凑,不会占用过多的轴系轴向安装空间,适合安装空间局促的传动布局。装配时需要先将两个半联轴器分别热装或者压装到两根待连接轴的轴端,调整好轴的轴向位置后,对齐法兰端面上的螺栓孔,穿入连接螺栓并按照对角顺序逐步拧紧螺栓,保证每个螺栓的预紧力一致,避免法兰面出现偏斜。需要注意的是,这类刚性法兰联轴器不具备径向、轴向与角向的位移补偿能力,因此在安装时必须严格保证两根连接轴的同轴度,对中误差需要控制在允许的公差范围内,否则运转过程中会在轴、轴承以及联轴器本身产生很大的附加载荷,大幅缩短整套传动部件的使用寿命。
在实际工况应用中,法兰联轴器的适用场景覆盖了大部分中低转速、冲击载荷较小的传动系统,比如中小型给排水泵组的电机与泵轴连接、皮带输送机驱动滚筒与减速机输出轴的连接、风机设备的电机与叶轮轴连接等场景。相比弹性套柱销联轴器,它的结构更简单,制造维护成本更低,能够传递的扭矩范围更大,只要安装时对中精度达标,其运行稳定性与使用寿命都要优于带弹性元件的挠性联轴器;而相比齿式联轴器,它没有复杂的齿面啮合结构,不需要定期加注润滑脂维护,日常运维的工作量更小。设计这类联轴器的三维模型时,需要重点还原轴孔与键槽的配合尺寸、法兰螺栓孔的位置度、法兰端面的结合面粗糙度要求这些核心结构细节,保证模型导入装配环境后能够直接完成虚拟装配验证,提前排查轴系布局中可能出现的干涉问题,比如螺栓头部与周边防护罩的间隙、法兰外圆与周边设备部件的安全距离等,减少后续实际加工装配阶段的设计变更。
