工业流体输送多支路泵接管道系统

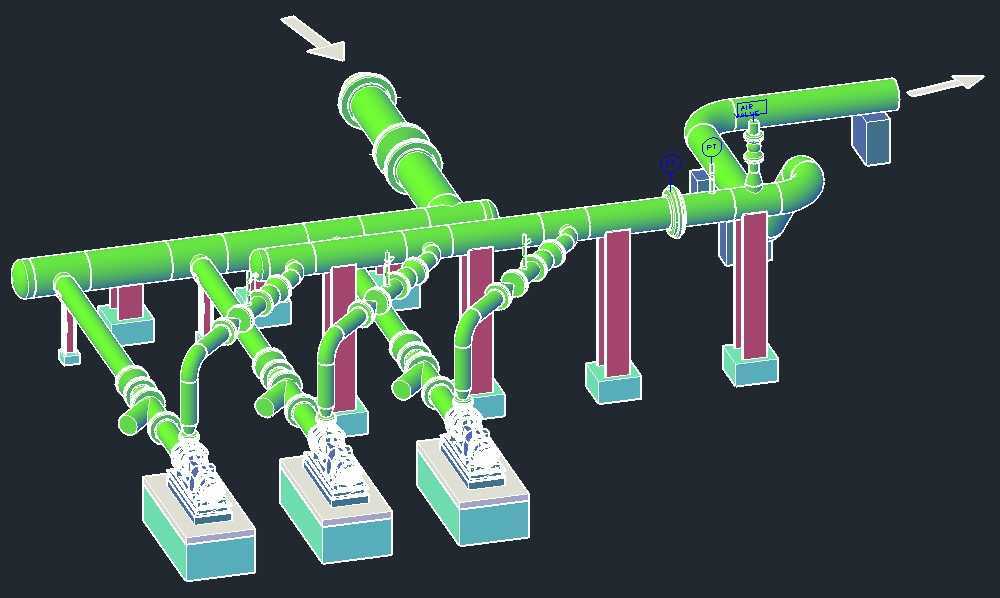

　　这套管线系统主要面向化工、市政供水、循环冷却等需要稳定流体输送的工业场景，承担介质从泵组升压后向目标工艺段分配输送的核心作用，区别于单一走向的简单管路，这套系统采用多支路并行布局，可同时为三个不同的工艺点位供给同参数介质，也可通过支路阀门的通断调整，实现单路、双路或三路的灵活输送切换，适配不同生产负荷下的介质供给需求。从实际落地的工程角度看，这套管路的设计首先考虑了泵组的运行稳定性，三台泵体均采用独立混凝土基座安装，基座上方预留了减震垫的安装空间，管路与泵出口的连接位置采用软接法兰过渡，可有效抵消泵组运行时产生的振动传递，避免长期振动导致管路焊缝开裂、法兰密封面泄漏的问题。

　　管路的支撑结构采用等距布置的立式支墩，支墩顶部设置管托，管托与管道之间预留了2mm的滑动间隙，可适配介质温度变化带来的管道热胀冷缩位移，避免管路因热应力产生变形。管路的走向设计充分考虑了安装与检修的操作空间，主管道沿水平方向布置，距离地面的安装高度预留了1.2米的通行净空，支路管道从主管道下方接出后垂直向下连接泵体出口，所有法兰连接位置均预留了扳手操作的空间，无需额外拆除周边管路即可完成密封垫更换、螺栓紧固等日常维护操作。

　　管道上的弯头均采用大曲率半径的冲压弯头，相比直角弯头可减少30%以上的介质流动阻力，降低泵组的运行能耗，主管道的两端设置了变径接口，可根据实际输送流量需求对接不同管径的上游来液管与下游输出管，接口位置的箭头标识清晰标注了介质的流向，可避免现场安装时出现接反的问题。在细节设计上，每台泵的出口支路都设置了独立的控制阀门与压力表安装位，可单独监测每台泵的出口压力，也可在单台泵检修时关闭对应支路阀门，不影响另外两台泵的正常运行，实现不停产检修。主管道上还预留了排气阀的安装接口，在系统初次充液时可快速排出管内积存的空气，避免气塞导致的流量不足、泵体气蚀等问题。

　　整套管路的安装边界清晰，支墩的底部固定点位间距误差控制在5mm以内，所有管道的同轴度偏差不超过千分之三，可保证现场安装时无需额外切割调整即可完成对接，减少现场施工的工作量。从建模精度来看，所有法兰的螺栓孔位、管道的壁厚、支墩的安装尺寸都严格按照行业通用规范绘制，可直接用于管路布置的方案评审、安装施工的技术交底，也可作为同类流体输送系统设计的参考模板，帮助设计人员快速完成管路布局的初步规划，减少重复建模的工作量。
