锅炉节能器管束集管结构三维设计

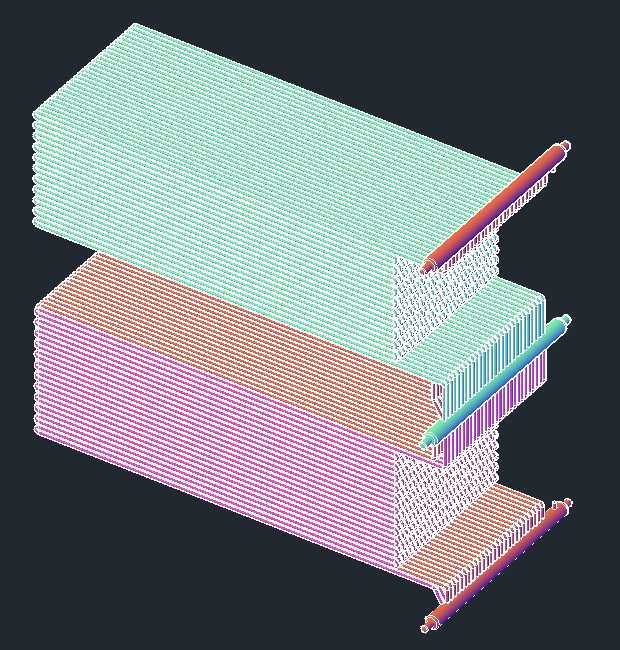

在工业锅炉的尾部烟道换热系统设计中，节能器作为回收烟气余热、降低锅炉排烟热损失的核心部件，其结构设计的合理性直接决定整套锅炉系统的热效率水平与运行稳定性。这套三维结构完整呈现了光管式节能器的核心组成，包含分层排布的换热管束、两端连通的集管以及配套的连接管段，完全贴合燃煤、燃气工业锅炉尾部换热段的实际安装形态。

从实际应用场景来看，这类结构多用于蒸发量10t/h到75t/h的中小型工业锅炉尾部，布置在锅炉省煤器段与空气预热器之间的烟道区域，核心作用是将锅炉给水在进入汽包之前预先加热到对应压力下的饱和温度以下，一方面减少汽包的热应力冲击，另一方面吸收排烟中的显热，把排烟温度从200℃以上降低到150℃左右，大幅减少燃料的无效热损耗。

设计思路上，这套结构采用错列分层的管束排布方式，上下两层管束之间预留了足够的烟气流通间隙，避免烟气中的飞灰在管束间隙堆积造成堵灰，同时错列排布的方式可以让烟气在管束间形成更强的湍流扰动，破坏管壁表面的层流边界层，提升管壁与烟气之间的对流换热系数。两端的集管采用等径筒体结构，所有管束的端部都采用胀接加焊接的连接形式与集管侧壁连通，保证给水可以从进水集管均匀分配到每一根换热管束中，在管内完成吸热后汇集到出水集管，再通过连接管送入锅炉汽包，这种分配方式可以避免单根管束出现流量偏差导致的局部过热爆管问题。

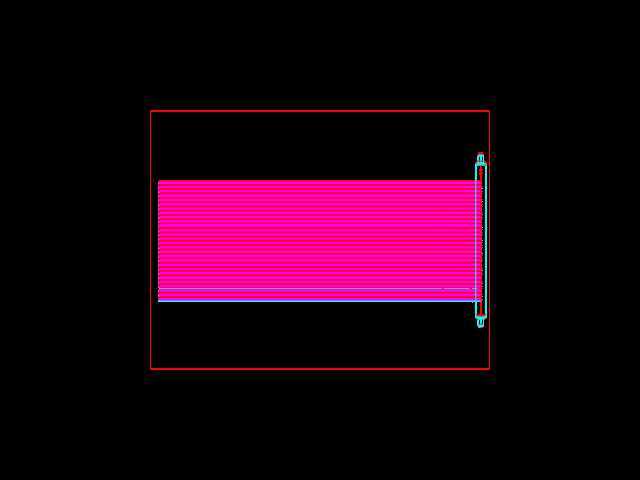

从安装边界来看，这套管束组件的整体外形为长方体框架结构，长度方向适配锅炉尾部烟道的宽度尺寸，宽度方向匹配烟道的深度方向，安装时需要在集管两端预留不小于300mm的检修操作空间，用于管束的胀接检修与泄漏检测；管束最上层与烟道顶部的内保温层之间预留150mm的间隙，最下层与烟道底部的灰斗区域预留200mm的落灰空间，避免积灰掩埋下部管束影响换热效果。

结构细节上，管束采用等直径的无缝光管设计，相比鳍片管结构虽然换热面积略小，但更适合燃用高灰分燃料的锅炉工况，不容易出现鳍片间积灰难以清理的问题，日常检修时可以使用压缩空气或者蒸汽吹灰器直接吹扫管束表面，维护成本更低。集管的端部设置有手孔结构，在锅炉停炉检修时可以打开手孔检查集管内部的结垢情况，及时清理管内的水垢，避免管束内部结垢导致的换热效率下降与管壁超温问题。进出水的连接管段设置在集管的端部位置，与外部给水管道、出水管道采用法兰连接，安装时可以通过调整法兰垫片的厚度补偿安装过程中的尺寸偏差，降低现场安装的对位难度。

在实际运行过程中，给水在管内自下而上流动，烟气在管外自上而下横向冲刷管束，这种逆流布置的方式可以让整个换热段的平均传热温差达到最大，在相同的换热面积下获得更高的换热量。同时管内给水向上流动的方向可以让水中析出的气体顺着水流方向顺利排出，避免在管束内部形成气塞导致的局部断水过热，提升设备运行的可靠性。这套三维结构完整还原了各部件的相对位置与连接关系，在进行锅炉整体布置设计时，可以直接导入锅炉总装配模型中，核对与周边烟道、吹灰器、管道支架的空间干涉情况，提前调整安装位置与支撑结构的设计，减少现场安装时的设计变更。
