立式蒸汽加热盘管结构设计方案

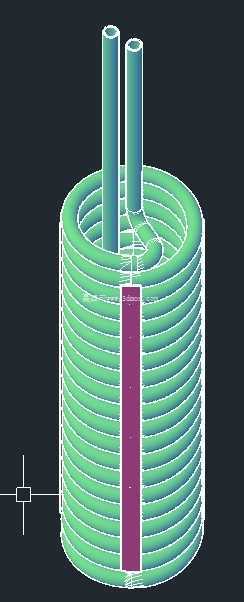

　　在精细化工、食品加工、医药中间体生产等领域，经常会遇到需要对低温易结晶、低沸点热敏性物料进行温和升温或熔融的工况，这类工况不允许直接接触明火或者高温换热面，否则极易出现物料局部过热变质、结焦碳化甚至爆沸的安全风险，蒸汽加热盘管正是适配这类工况的核心换热部件。从结构设计逻辑来看，这款立式盘管采用了多层螺旋环绕的筒体式布局，整体以同轴圆柱形态为基础，换热管沿着设定的螺旋升角逐层堆叠缠绕，形成上下贯通的环形换热腔，这种布局的核心优势是能够在有限的罐体安装空间内最大化拓展换热接触面积，相比直管式换热结构，螺旋形态的管程可以让蒸汽在管内流动时持续改变流向，增强湍流效果，减少管内冷凝水滞留带来的换热效率衰减问题。

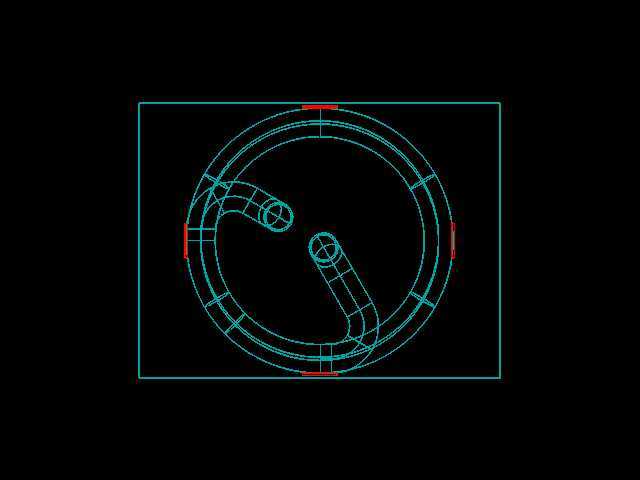

　　盘管顶部预留的两个竖直管接口分别对应蒸汽进口与冷凝水出口，接口位置高出盘管主体上沿一定高度，一方面是为了匹配罐体顶部的法兰安装位，避免管线与罐体上盖的其他搅拌、测温部件产生干涉，另一方面竖直段的管长也能起到缓冲作用，减少蒸汽高速冲入时对盘管螺旋段的直接冲击，降低长期运行下的管路振动疲劳风险。盘管主体的层间预留了均匀的间隙，这个间隙尺寸经过反复校核，既不会因为间隙过小导致物料在层间流动受阻形成滞留死区，也不会因为间隙过大浪费罐体内部的有效安装空间，间隙的存在可以让被加热的物料在盘管内外形成自然对流循环，靠近管壁被加热的物料温度升高后密度降低向上流动，远离管壁的低温物料持续补充到换热面附近，不需要额外加装强制搅拌部件就能实现较好的温度均匀性。

　　盘管中心预留的竖直贯通通道，是为了适配罐体内置的搅拌轴、温度传感器或者出料管的安装需求，避免换热部件与罐内其他功能部件产生位置冲突，这种中空式的螺旋结构也让盘管整体的支撑受力更加均匀，每层盘管都可以通过外侧的定位卡件与罐体内壁固定，不需要额外设置复杂的支撑框架，减少了罐内的卫生死角，方便生产间隙的设备清洁作业。从安装边界来看，这款盘管的外径尺寸适配常规的立式常压反应罐、保温储罐的内径规格，安装时只需要将盘管整体吊入罐内，通过侧壁的固定耳片与罐壁预留的安装座连接即可，顶部的两个接口直接与罐体上盖的蒸汽管线、冷凝回收管线对接，不需要对罐体进行大规模的改造，适配性较强。在实际运行过程中，饱和蒸汽从上部的进口进入盘管内部，沿着螺旋管路向下流动的过程中，通过管壁将热量传递给管外的物料，蒸汽释放潜热后形成的冷凝水顺着螺旋管的坡度流向出口端，通过疏水阀排出，整个换热过程中管壁的温度始终维持在饱和蒸汽对应的压力温度下，不会出现局部超温的情况，对于熔点在40-80摄氏度区间的低温物料，比如固体油脂、热敏性树脂、食品添加剂等，能够实现平稳的熔融或者升温作业，避免物料因为接触高温表面发生变性。

　　设计过程中也充分考虑了管路的热胀冷缩余量，螺旋结构本身具备一定的弹性变形能力，当盘管内部通入高温蒸汽出现热伸长时，螺旋段可以通过微小的形变吸收热应力，不会因为管路刚性连接导致焊口开裂或者管路变形，相比直立排管的结构，抗热疲劳性能提升明显。另外，盘管的进出口位置做了加厚处理，因为这两个位置是管线连接的应力集中点，加厚的管壁可以承受管线安装时的扭力以及运行过程中的振动载荷，减少接口处泄漏的概率。对于需要进行低温物料熔融的工况，比如冬季物料凝固后需要恢复流动性，或者生产过程中需要维持物料在恒定的略高于室温的温度区间，这种盘管的换热强度可以通过调整蒸汽压力进行精准控制，不会出现升温速度过快导致的物料温度波动，能够很好的满足工艺对温度稳定性的要求。
