工业钢结构楼梯及配套防护平台结构设计

　　梯段部分采用斜向支撑梁搭配踏步板的结构形式，斜梁两端分别与上下层平台的横梁做刚性连接，踏步板采用防滑纹理设计，表面预留防滑条安装槽，适配工业场景下鞋底沾附油污、水渍时的通行安全要求，梯段坡度严格控制在工业人行梯的常规舒适区间，既不会因坡度过陡增加通行疲劳感，也不会因坡度过缓占用过多水平安装空间。平台区域的临边位置设置双道横向护栏，护栏立柱与平台边缘的主梁焊接固定，护栏横杆间距符合工业临边防护的安全规范要求，避免人员意外跌落，部分临边位置还设置了可开启的防护门，方便小型检修工具、物料通过梯段转运至上层平台时临时开启，日常状态下保持锁闭状态。这套结构设计针对工业厂区内多层作业区域的垂直通行需求展开，核心解决不同标高作业面之间的人员通行、物料临时转运的路径衔接问题，适配常规工业厂房、仓储库区、设备检修区域的现场安装条件。从结构布局来看，整体采用模块化框架拼接思路，主体支撑立柱沿通行路径两侧等距排布，立柱间距结合常规人行通道宽度与临时物料搬运的净空要求设定，横向连系梁在每层平台标高位置形成闭合框架，既承担平台面板的竖向荷载，也为整体结构提供侧向抗剪刚度，避免人员通行或临时堆载时出现结构晃动。

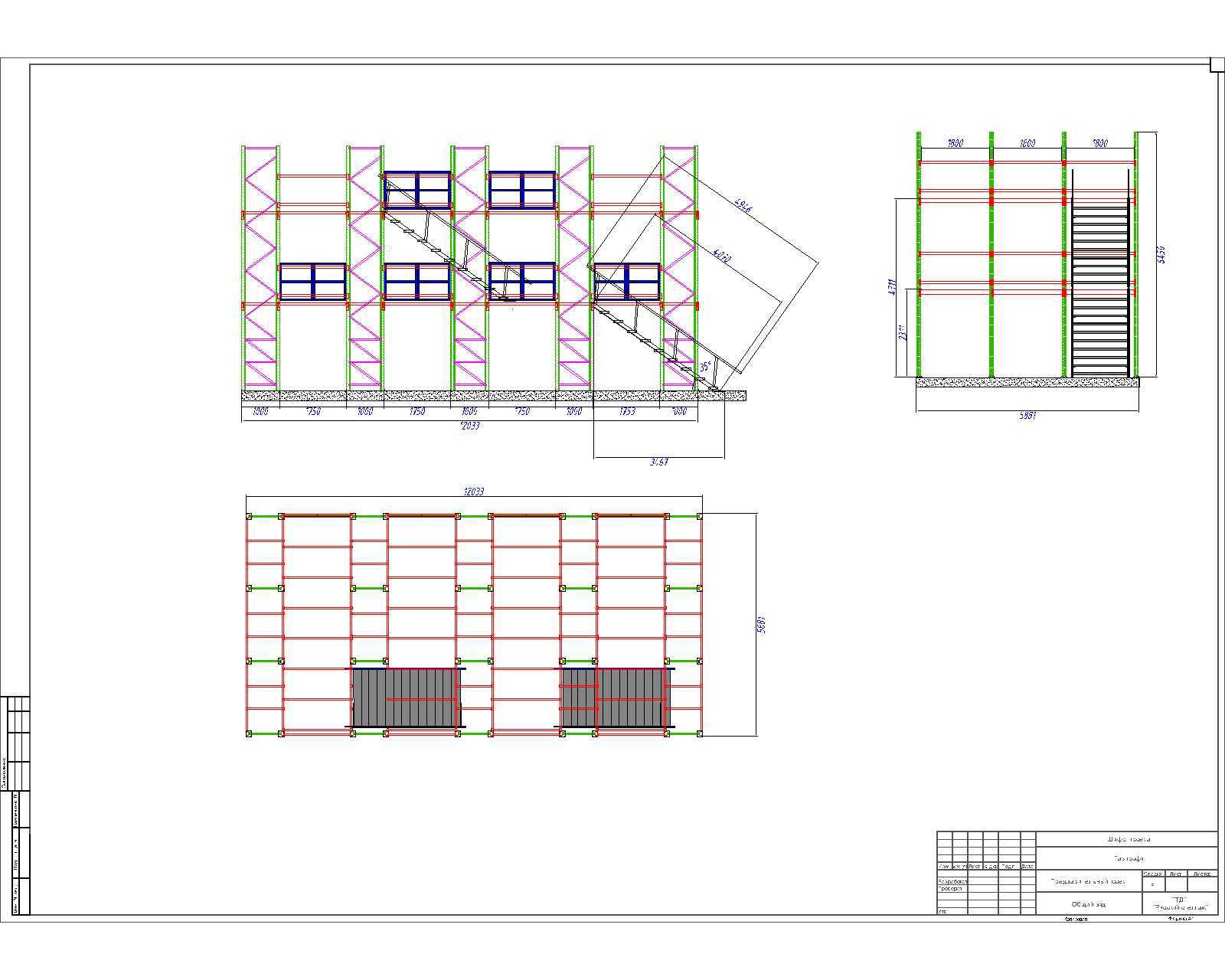

　　从安装边界来看，整体结构的底部支撑点可直接与厂区现有混凝土地面做膨胀螺栓固定，无需额外做复杂的基础浇筑，适配既有厂区改造时的快速安装需求，结构总高度可根据现场实际的层高差做模块化拼接，单段梯段的长度、平台的进深尺寸可根据现场可用空间做灵活调整，图纸中给出的多视图分别对应结构的正立面、侧立面与平面布局，清晰标注了各构件的连接位置、相对尺寸关系，建模时所有构件的连接节点都做了贴合实际焊接工艺的处理，没有出现构件干涉、连接面错位的问题，立柱与横梁的连接位置预留了螺栓安装孔位，既支持现场焊接固定，也可采用螺栓拼接的方式，方便后期结构拆解移位。

　　在实际应用场景中，这类钢结构梯台除了常规的厂区多层作业面通行之外，还可作为大型生产设备旁的固定检修梯使用，平台部分可预留小型工具摆放的区域，方便检修人员临时放置拆装工具、易损备件，护栏上还可预留挂钩点位，用于悬挂检修作业时的安全带挂绳，满足高空检修作业的安全防护要求。结构的所有型材选型都经过荷载验算，竖向荷载按照工业人行通道的常规均布荷载取值，侧向荷载考虑了厂区内可能出现的阵风影响，整体结构的冗余量充足，即使在临时堆放少量检修物料的情况下也不会出现结构变形。

　　从设计细节上看，踏步板与梯段斜梁的连接采用沉头螺栓固定，避免螺栓头突出踏步表面绊倒通行人员，平台面板采用花纹钢板材质，表面的防滑纹理在潮湿环境下仍能保持足够的摩擦力，所有钢结构构件的外露边缘都做了倒角处理，避免尖锐边角划伤作业人员，立柱底部设置了可调式支撑脚，可在地面不平整的安装场景下微调高度，保证整体结构的水平度，避免梯段出现倾斜影响通行安全。图纸中还给出了结构与原有建筑墙体的连接节点，当梯台紧贴建筑墙体安装时，可通过附墙连接件将结构与墙体做拉结，进一步提升整体结构的稳定性，尤其是在总高度较高的安装场景下，附墙拉结可有效降低结构的长细比，避免结构在人员快速通行时出现共振晃动。
