带斜向槽与定位孔的块状机械连接构件

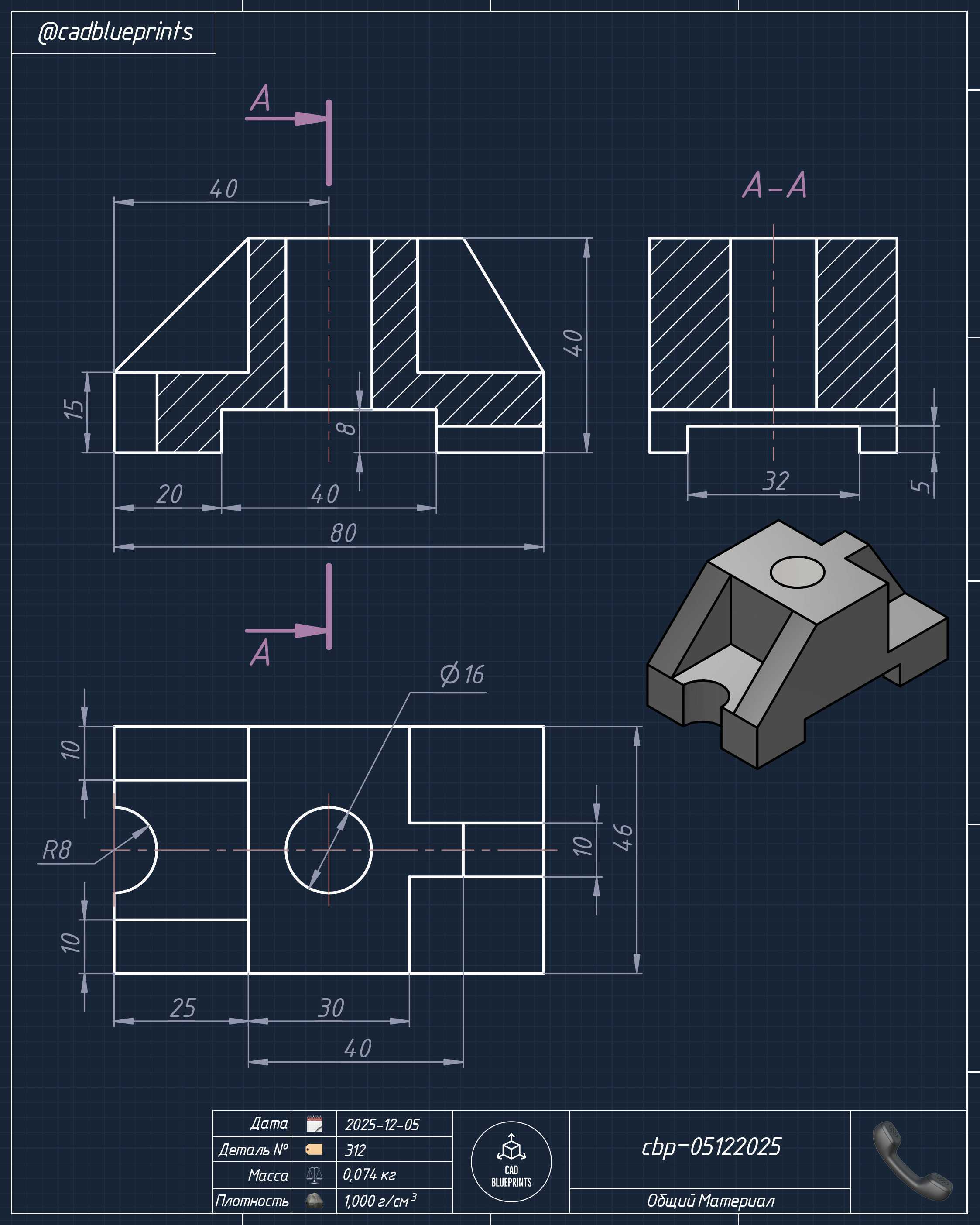

　　这类块状连接构件常见于通讯设备内部的模组固定场景，也可用于小型自动化设备的工位定位单元，核心作用是实现两个相邻功能部件的精准对位与刚性连接，同时通过自带的槽体结构预留一定的装配调整余量，避免加工公差累积导致的装配卡滞。从结构设计逻辑来看，构件主体采用方块式基座形态，底部伸出的两个对称凸台是安装定位基准，对应安装基板上的两个定位卡槽，装配时凸台沿卡槽滑入即可完成初步定位，不需要额外的对位工装，能大幅提升产线装配效率。顶部的圆形通孔是主锁紧孔，用于穿装固定螺栓，将构件牢牢锁死在安装基板上，孔口做了微小的倒角处理，避免螺栓穿入时刮伤螺纹，也能抵消部分安装面的平面度误差。

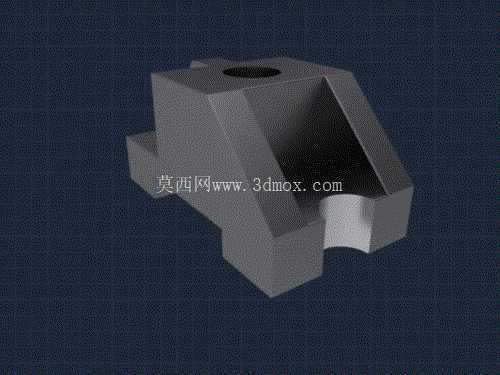

　　构件正面的大角度斜向槽是核心功能结构，槽体的倾斜角度经过精确计算，刚好匹配对接部件的插入角度，槽底的半圆弧缺口是避让结构，用于容纳对接部件上的圆柱状凸轴，当对接部件沿斜槽滑入到位后，凸轴刚好卡入半圆弧缺口，实现径向定位，不会出现横向窜动。侧面的凸块结构是侧向限位结构，对应安装位侧面的挡边，装配到位后凸块与挡边贴合，抵消构件受到的侧向冲击力，避免长期受力后螺栓松动导致的位置偏移。

　　从安装边界来看，构件整体的长宽高尺寸控制在小型安装空间的适配范围内，底部凸台的宽度与标准通讯设备安装卡槽的宽度完全匹配，不需要对现有安装基板做二次加工即可直接替换原有构件，斜槽的深度经过反复校核，既保证对接部件的插入深度足够，不会出现松脱，又不会因为槽深过大导致构件整体强度不足，在槽体与主体的衔接位置做了圆角过渡，避免应力集中导致的构件断裂，即使在设备运输过程中受到持续振动，也不会出现结构开裂的问题。

　　这类构件的设计没有多余的装饰性结构，所有几何特征都服务于装配与功能需求，斜槽的内壁粗糙度要求控制在合理范围，既保证对接部件滑动顺畅，不会出现卡涩，又不会因为间隙过大导致定位精度不足，顶部锁紧孔的位置经过重心校核，刚好位于构件整体的重心轴线上，螺栓锁紧后受力均匀，不会出现单侧受力导致的构件倾斜。在实际应用中，这类构件还可以根据不同的对接需求调整斜槽的角度与半圆弧缺口的直径，不需要改动整体的安装基准，就能适配不同规格的对接部件，具备一定的通用性，适合小批量多品种的设备生产场景，减少了非标零件的开模成本，也降低了备件储备的种类要求。
