工业级小型二氧化碳储气瓶结构设计

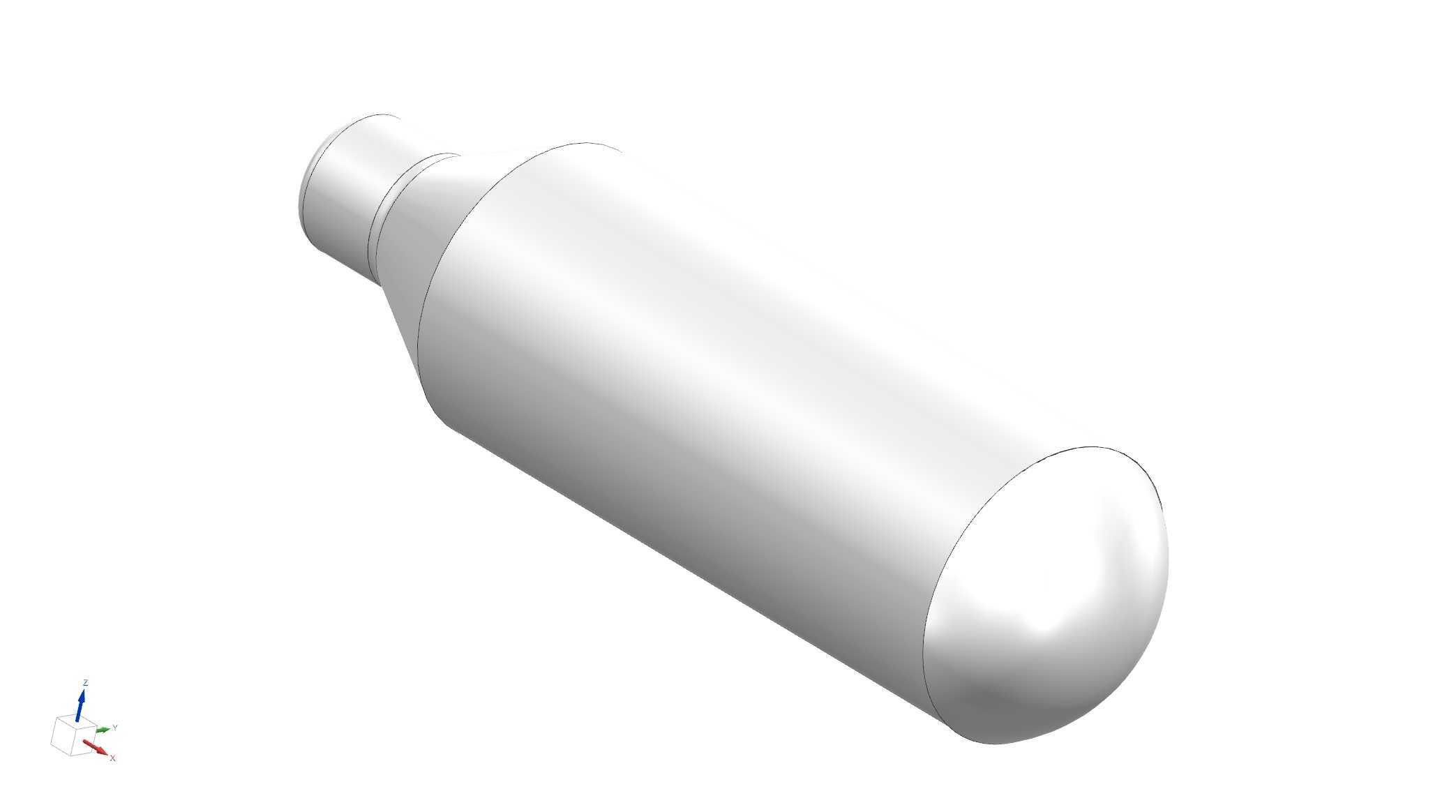

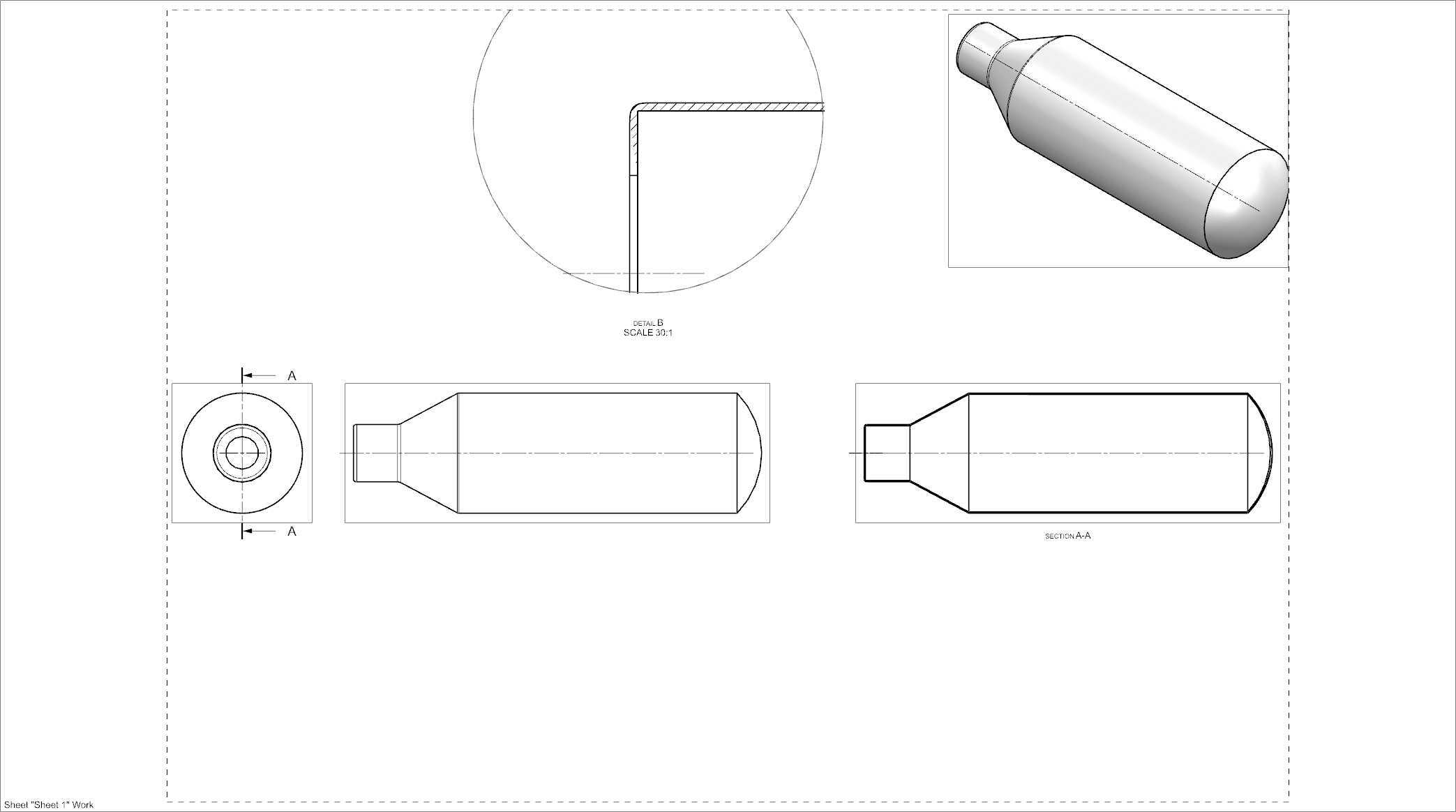

　　从结构设计逻辑来看，整体采用回转体构型，主体为等直径中空筒体，一端采用半球形旋压收口结构，该结构可有效降低高压工况下的应力集中系数，相较于平底端盖结构，半球形封头在同等壁厚条件下可承受更高的内部压力，同时减少端部冗余重量；另一端设计为阶梯式缩颈接口，接口段设置有密封配合面与连接限位台阶，可适配快插式接头、螺纹锁紧接头等多种连接形式，接口处的壁厚做了局部加厚处理，抵消连接装配过程中产生的局部应力，避免长期使用过程中接口部位出现疲劳裂纹。这款小型二氧化碳储气瓶的结构设计，核心围绕小流量高压气态介质的存储与输出需求展开，在民用便携气动设备、小型工业气动工装、应急供气装置等场景中都有广泛应用，常见于便携气动工具动力源、小型焊接保护气供给单元、救生设备应急供气模块、饮品碳化供气组件等工况，区别于大容积工业级储气钢瓶，该款产品主打小容积、轻量化、快装适配的特性，适配安装空间局促、对整体重量有严格限制的使用场景。

　　筒体部分的壁厚设计经过内压强度校核，充分考虑二氧化碳介质在常温存储状态下的饱和蒸气压，同时预留足够的安全裕量，内壁做光滑过渡处理，无明显加工台阶与锐角，减少介质充放过程中的流阻，同时避免应力集中点的产生；外壁的尺寸公差严格控制在适配安装卡箍、固定抱箍的配合范围内，可直接适配标准规格的管夹类固定件，无需额外加工安装面。从安装边界来看，产品整体为同轴回转结构，安装时仅需限制径向与轴向位移即可完成固定，无需额外的定位结构，缩颈接口段的长度经过优化，既保证接头连接后的锁紧行程足够，又不会因为接口过长导致整体安装长度增加，半球形封头端的外轮廓无突出结构，可直接抵靠在安装腔的定位端面上，省去端部定位零件的设计。

　　在功能特性上，该结构可实现高压二氧化碳介质的稳定存储，充放气过程中接口处的密封配合面可保证无介质泄漏，筒体的刚性足够承受常规运输、使用过程中的振动与冲击，不会出现塑性变形；整体结构无复杂异形曲面，加工工艺性好，筒体部分可采用无缝管材加工，端部收口采用成熟的旋压工艺，接口段可通过机加工保证配合精度，适合批量生产制造。设计过程中充分考虑了实际使用中的维护需求，整体外表面无易积尘的凹槽结构，外壁光滑便于清洁与检查，接口处的密封面为标准尺寸，密封件损坏后可直接更换标准规格的密封圈，无需定制专用配件。

　　在实际选型适配过程中，该款储气瓶可根据不同的供气压力需求调整壁厚参数，也可根据安装空间的长度限制调整筒体段的长度，在保证存储容积满足使用要求的前提下，最大化压缩整体外形尺寸，适配不同设备的内部安装空间；接口的连接形式也可根据配套设备的接头规格做针对性调整，无需改动主体筒体结构即可完成适配，具备较强的通用适配性。相较于同容积的其他构型储气瓶，回转体结构的材料利用率更高，在同等承压能力下重量更轻，同时加工工序更少，制造成本更低，适合在对成本、重量、安装空间都有严格要求的民用及小型工业设备中使用。
