DNM-160型差压液位检测表结构设计

在工业密闭承压容器的液位监测场景中，差压式检测方案凭借无需深入容器内部、不受介质起泡沉积影响的优势，一直是液化气体、承压液体液位测量的主流选型方向，DNM-160型差压表正是针对这类场景开发的直读式检测部件。从实际工程应用来看，这类仪表主要适配存储二氧化碳、氧气、氮气、液化天然气等介质的密闭压力容器，通过检测容器内气相与液相段的压力差值，换算得到容器内部的实际液位高度，无需额外供电即可实现现场直读，在中小型工业储配站、车间现场供气储罐、移动式承压储槽上都有广泛的适配空间。

从结构设计逻辑来看，该差压表采用了轴向圆盘表头搭配侧装支架的组合构型，表头部分采用经典的圆形压力表通用壳体结构，表圈做了滚边压合处理，可实现正面IP65级别的防护能力，适配车间多尘、存在轻微凝露的现场环境。表盘采用纯白哑光面设计，搭配单指针直读刻度，避免多指针带来的读数误差，现场操作人员无需专业培训即可快速读取液位对应的压差值。表头后侧的安装支架采用折弯成型的金属构件，设置了上下两组成对的安装孔位，既可以通过支架实现墙面、设备立面的壁挂式安装，也可以直接通过支架孔位对接储罐预留的安装支座，安装时不需要额外制作过渡连接板，减少现场安装的加工工作量。

在功能实现层面，该差压表的内部测量机构采用膜片式差压感应结构，可耐受160mm直径表头对应的常规量程压差值，测量过程中介质不直接接触表盘刻度部分，仅通过感应膜片传递压力变化，既避免了液化气体汽化带来的测量波动，也能防止带轻微杂质的介质堵塞测量通路。考虑到承压容器的现场振动工况，表头内部的指针传动机构做了阻尼限位设计，在设备启停、介质充放带来的压力波动场景下，指针不会出现大幅跳动，可稳定显示实时压差值，减少误读概率。

从安装边界尺寸来看，圆形表头的直径为160mm，属于工业仪表的常规安装尺寸，可直接替换同规格的老式差压表，不需要改动原有设备的开孔尺寸。后侧安装支架的伸出长度控制在合理范围内，安装后表头整体不会过度突出设备立面，避免现场巡检时发生磕碰。支架上的安装孔采用长圆孔与圆孔组合的设计，允许安装时存在±3mm的位置偏差，降低现场安装的对位难度，即使储罐预留的安装螺柱存在少量位置偏差，也能顺利完成装配。

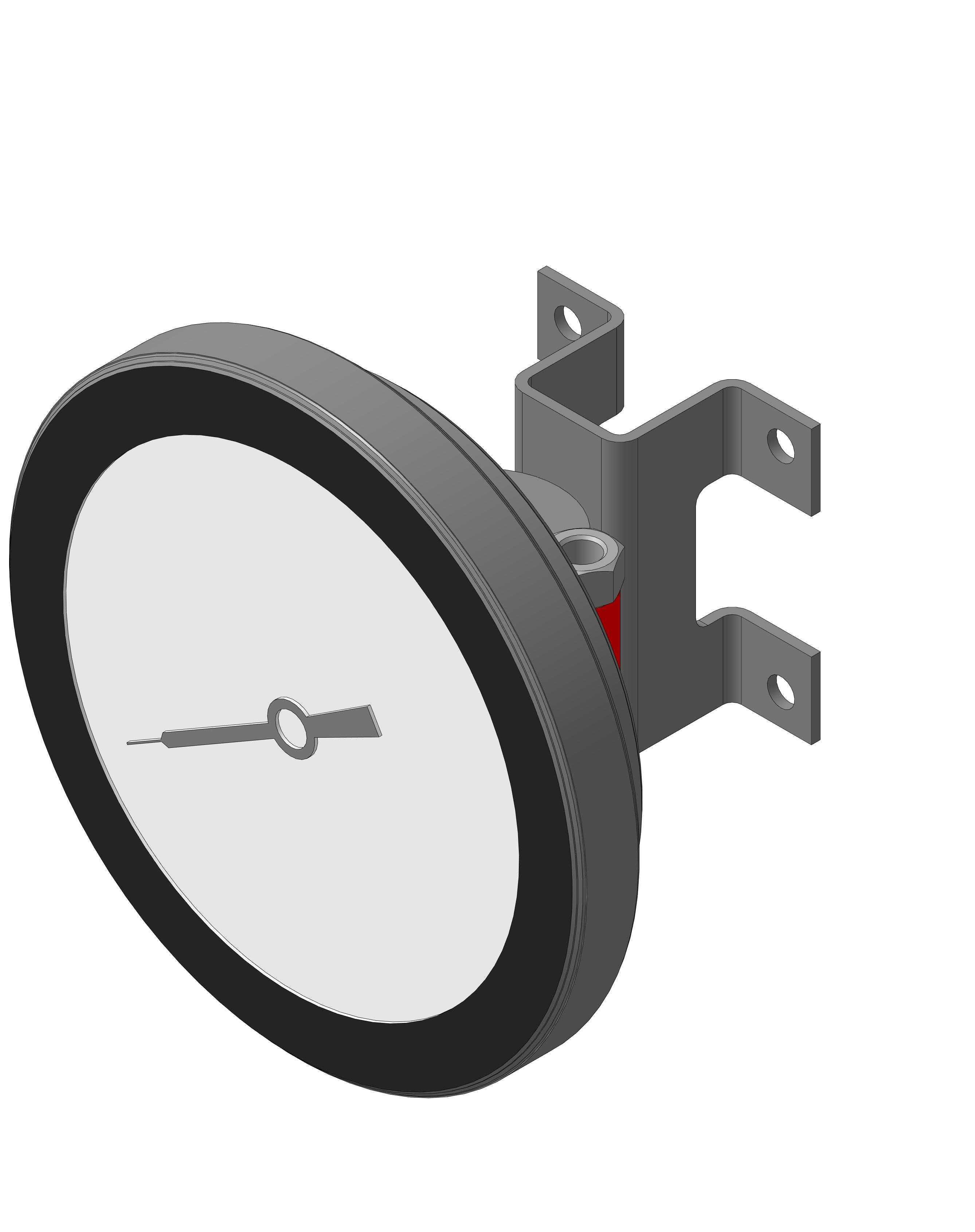

在建模细节处理上，该结构完整还原了差压表的外部装配关系，包括表壳的卷边结构、支架的折弯圆角、安装孔的倒角细节、表头与支架连接部位的密封结构都做了等比例复刻，没有做过度的简化处理，可直接用于设备装配的干涉检查、现场安装布局的模拟演示。针对不同的应用场景，该结构的支架部分可根据实际安装需求做小幅改型，比如将双孔支架替换成面板安装的卡箍结构，即可适配嵌入式安装的控制柜面板场景，拓展了该仪表结构的适配范围。

实际选型应用中，这类差压表不需要配套二次显示仪表，完全依靠机械结构实现压力差到液位读数的转换，不存在电子元器件在低温、强电磁干扰场景下失效的问题，尤其适合野外布置的承压储罐、无稳定供电的临时储配点使用。日常维护时仅需要定期校准零点，不需要拆解内部结构即可完成校验工作，大幅降低了现场运维的工作量。
