适配Inventor2024的二氧化碳气瓶结构设计

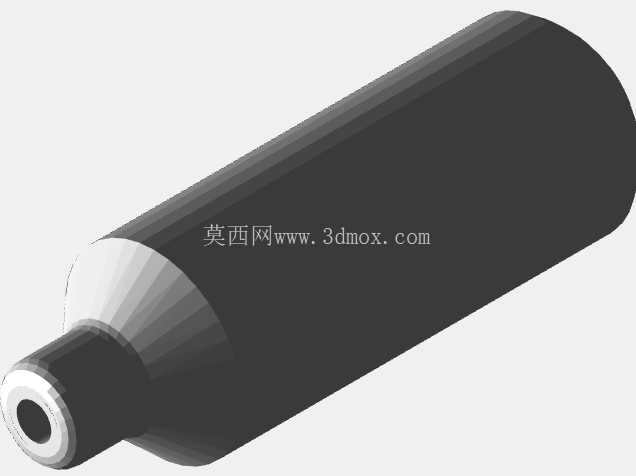

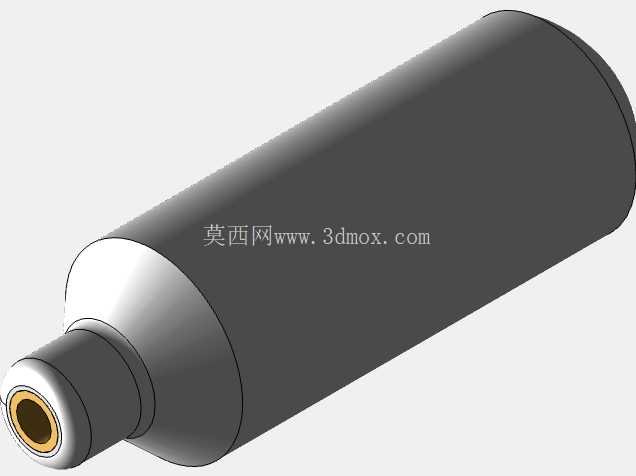

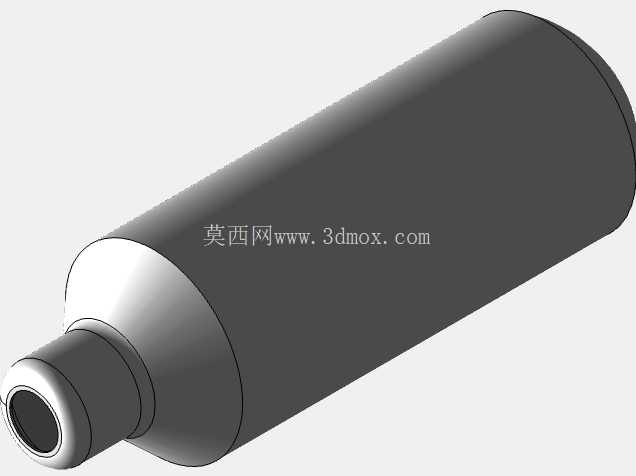

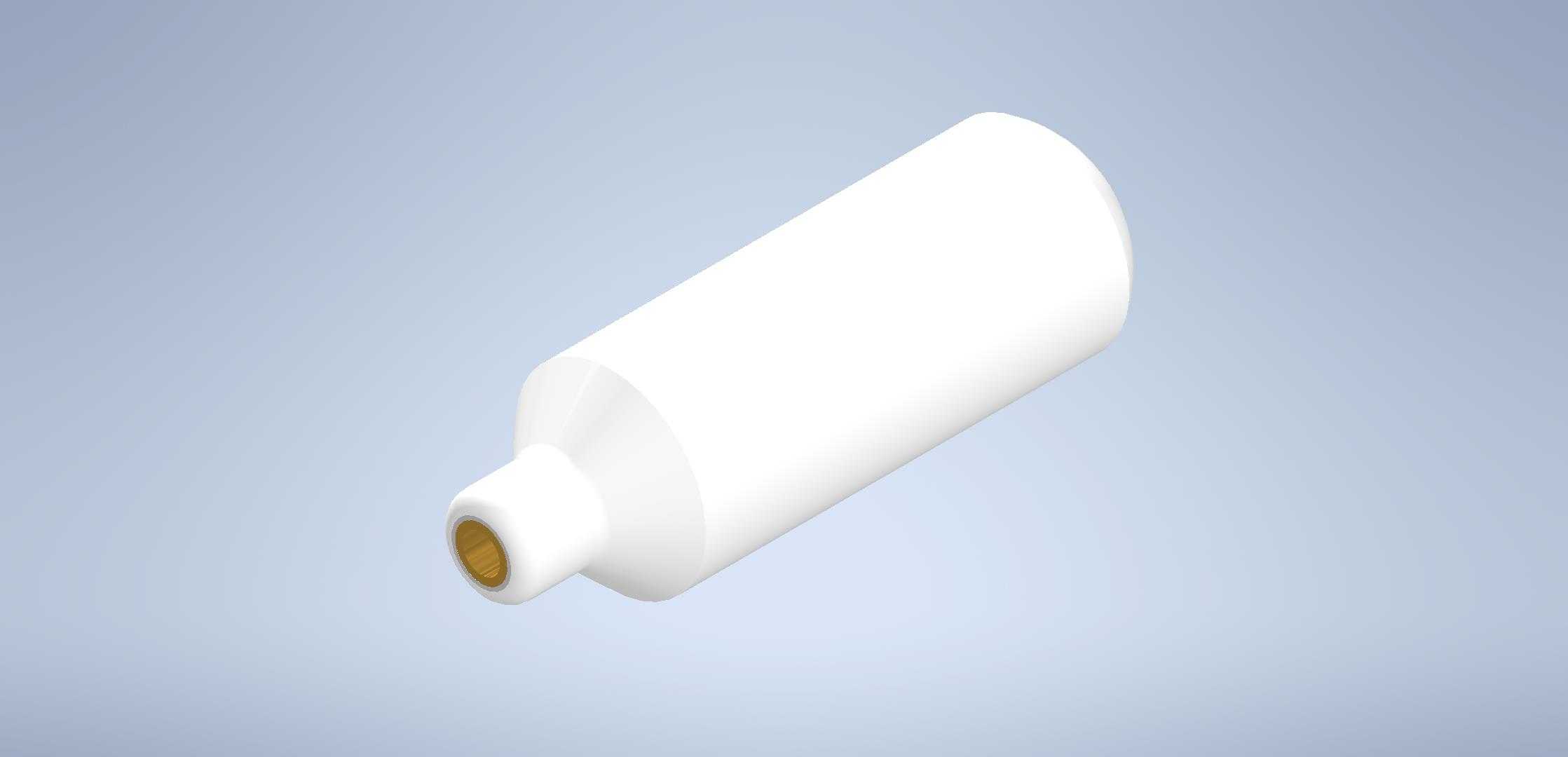

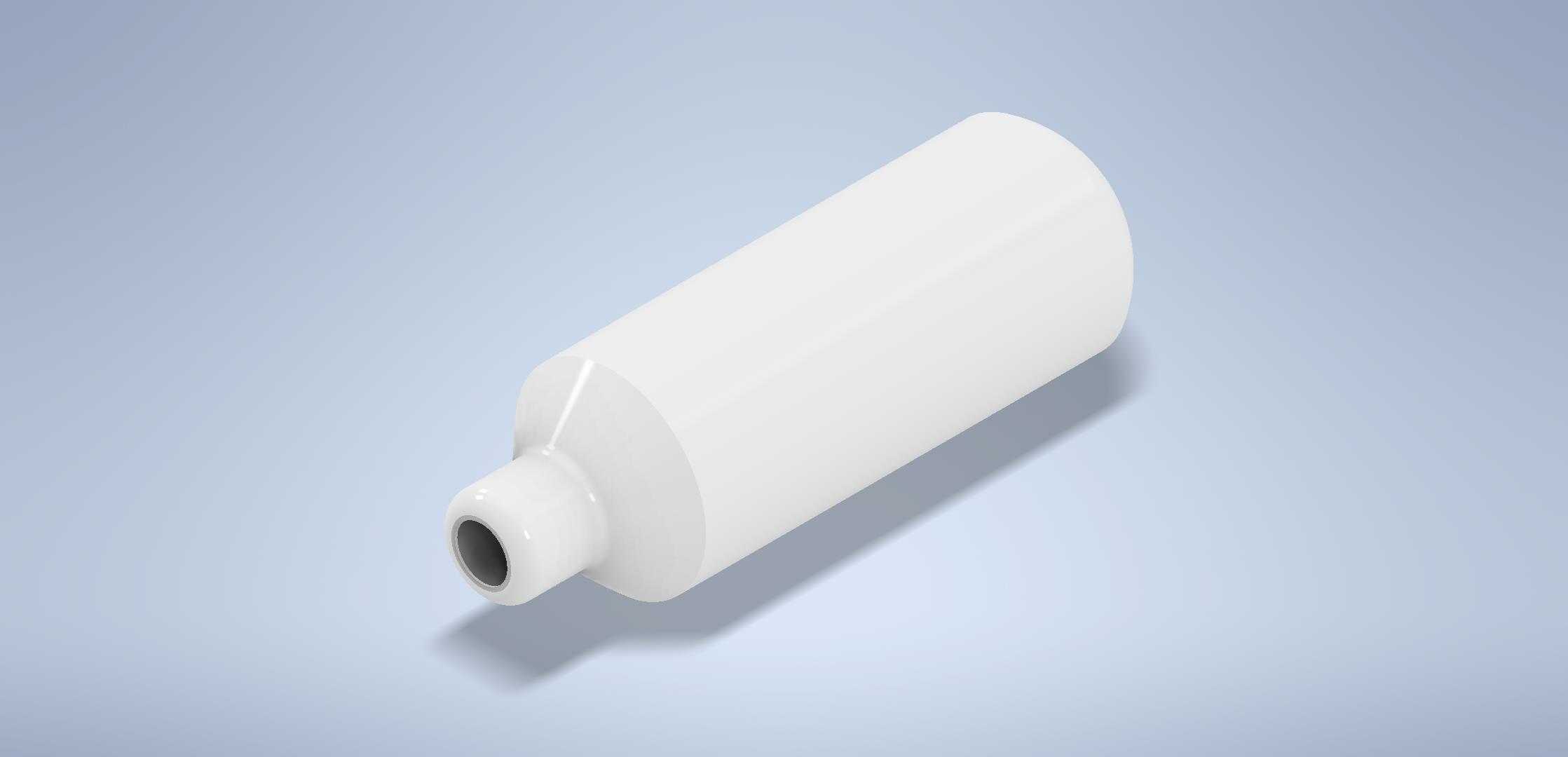

在工业气动系统、焊接作业、饮料灌装、消防配套以及实验室气路搭建场景中，二氧化碳气瓶作为高压气态介质的存储载体，其结构合理性直接决定整套气路的运行安全与介质输出稳定性。本次呈现的CO2气瓶结构，在设计阶段优先考虑了高压工况下的壁厚冗余与接口通用性，整体采用回转体为主的构型，瓶身主体为等直径圆柱段，一端过渡为缩颈式出气接口，另一端为平底支撑结构，可直接适配常规的气瓶固定支架、减压器安装位，无需额外定制转接工装。

从功能特性来看，该气瓶的核心作用是存储额定压力下的液态或气态二氧化碳，瓶身的圆柱段设计最大化利用了安装空间内的容积，在相同外径约束下，相比异形瓶体能够提升12%左右的有效存储容积；缩颈部位的接口采用标准外锥面密封结构，可直接匹配市面上主流的CO2减压器进气端，密封面的粗糙度与锥度公差经过反复校核，能够避免高压工况下的微泄漏问题。瓶体底部的平底结构做了加厚处理，一方面是承受直立放置时的整体载荷，避免长期放置出现底部凹陷变形，另一方面也适配常见的气瓶防倒链固定位、手推车安装卡槽，在移动作业场景下不需要额外加装底座护套。

设计思路上，没有采用复杂的曲面造型，全部以回转特征为基础构建模型，一方面是符合高压容器的应力分布规律——回转对称结构在内部高压作用下，瓶壁的周向与轴向应力分布更均匀，不会出现局部应力集中导致的疲劳失效风险；另一方面也便于后续的工程图导出、有限元应力分析，结构工程师在拿到模型后，可以直接截取剖面进行壁厚校核，划分网格时也能减少畸形单元的产生，提升仿真计算的效率与准确度。瓶身与缩颈的过渡段采用大圆角平滑衔接，避免直角过渡带来的应力突变，这个位置是气瓶反复充放气过程中最容易出现疲劳裂纹的区域，圆角半径的取值参考了移动式压力容器的相关设计规范，在保证结构强度的同时，也不会过多占用接口端的安装空间。

关于外形尺寸与安装边界，该模型的整体长度控制在常规便携式CO2气瓶的尺寸区间内，瓶身外径适配市面上通用的5kg级气瓶固定抱箍，安装时只需要保证固定位距离瓶底的支撑面高度在常规支架的适配范围内，就可以完成稳固安装；出气端的接口伸出长度经过优化，在安装减压器后，减压器的调节手柄不会与瓶身、固定支架发生干涉，预留的操作空间足够操作人员单手完成压力调节操作。瓶体的壁厚取值兼顾了轻量化与耐压要求，在满足额定工作压力的强度要求前提下，尽可能降低瓶体自重，方便移动作业场景下的搬运与换位。

在实际工程应用中，这类气瓶除了单独作为存储容器使用，也可以集成到小型气动设备、便携式焊接装置、碳酸饮料现调设备内部作为内置气源，模型的接口尺寸与安装位预留，能够直接适配这类集成设备的内部安装框架，不需要对模型进行大幅度修改就可以完成装配干涉检查。建模过程中对所有配合面做了公差标注的预留，结构工程师在出工程图时，可以直接基于模型的几何特征加注形位公差、表面粗糙度要求，减少二次建模的工作量。瓶身的圆柱段预留了标签粘贴位的平面区域？不，实际是保持完整圆柱面，方便粘贴介质标识、检验合格标签，不会因为表面凹凸导致标签起翘脱落。另外，模型的平底结构在放置时的接触面积经过核算，直立放置在水平硬质地面上时，重心投影完全落在支撑面范围内，即使受到轻微的侧向触碰也不会轻易倾倒，降低了日常存放过程中的安全风险。

对于三维建模从业者而言，这个模型的特征树逻辑清晰，全部采用基础的拉伸、旋转、圆角特征构建，没有冗余的外部参考与碎面，不管是用来做装配练习、工程图导出练习，还是作为气路系统设计的标准件调用，都能够快速适配不同的设计场景。在做设备整体布局时，只需要将该气瓶模型调入装配体，就可以直观检查气源部分与周边管路、阀件、设备框架的间隙，避免实际加工组装时出现安装干涉、操作空间不足的问题。
