工字钢轨道悬挂载重手推滑车结构

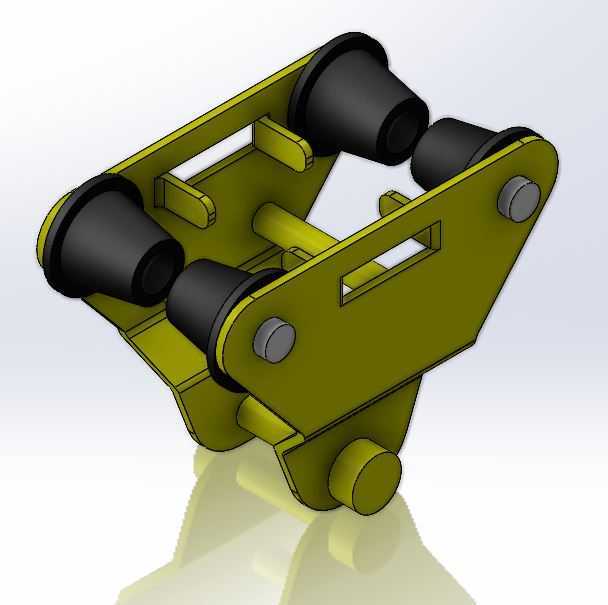

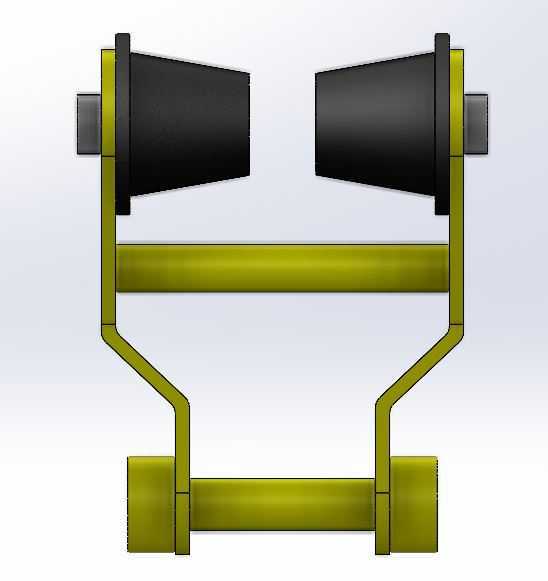

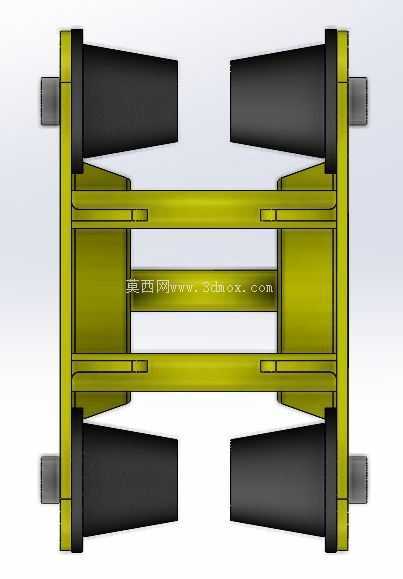

　　这款手推滑车主要适配工字钢轨道的悬挂作业场景，常见于生产车间轻型物料工位转运、仓储库区小件货物沿固定轨道的短距离调运、轻型工装夹具的悬挂移位作业，也可作为电动葫芦的配套手动行走机构，在无动力输送的悬挂作业线中承担负载移动功能，相比固定式悬挂点位，可灵活调整作业位置，适配多工位流水作业的灵活排布需求。滑车整体采用骑挂式结构卡装在工字钢翼缘上方，四组锥形滚轮对称分布在工字钢两侧翼缘上表面，滚轮锥度经过匹配设计，可贴合工字钢翼缘的斜面，在行走过程中自动对中，避免出现卡滞、偏磨的情况，滚轮采用耐磨材质制作，可降低长期往复行走的磨损量，减少维护频次。

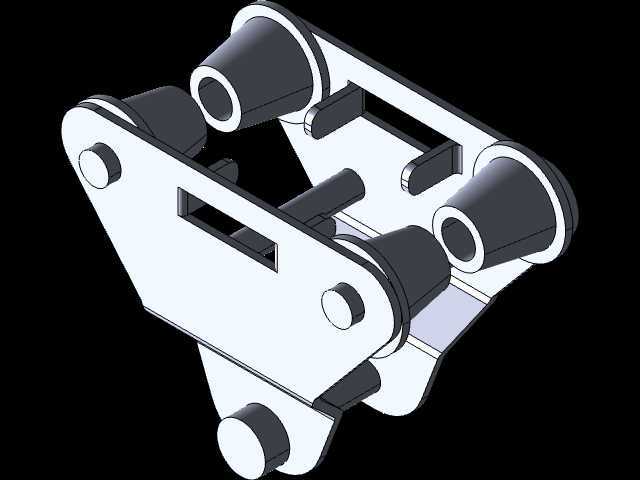

　　主体承载架采用钢板折弯拼焊结构，整体受力路径经过优化，载荷从下方悬挂点传递到两侧架体，再均匀分散到四个滚轮上，避免局部应力集中导致的结构变形，架体上预留的销轴孔用于滚轮轴的装配固定，轴端采用防松结构设计，避免长期震动工况下销轴脱出。下方的悬挂吊点为圆柱形凸台结构，可配套吊钩、吊环或者工装挂架使用，吊点与主架体采用刚性连接，保证负载悬挂后的稳定性，避免作业过程中出现负载晃动偏移的情况。

　　设计过程中首先根据常用工字钢的型号范围确定了滚轮的间距与锥度参数，保证可适配常规型号的热轧工字钢轨道，无需额外改造轨道即可直接安装使用；滚轮与架体之间预留了合理的间隙，既避免间隙过大导致滑车行走时晃动量超标，也防止间隙过小在轨道存在轻微变形、安装误差时出现卡阻。安装边界方面，滑车整体宽度根据适配工字钢的翼缘宽度设定，安装时无需拆卸部件，直接从工字钢端部穿入即可完成装配，也可在轨道任意位置通过拆卸单侧滚轮轴实现快速加装，适配现有轨道的改造升级需求；整体高度控制在紧凑范围内，可降低悬挂作业的占用空间，提升车间垂直空间的利用率。

　　行走时依靠人力推动即可沿轨道顺畅移动，滚轮的滚动阻力经过优化，单人即可推动额定负载范围内的重物移动，无需额外配置动力源，适合短距离、频繁调整位置的轻载作业场景，相比电动行走机构结构更简单，维护成本更低，在无防爆要求的常规生产场景、仓储场景都有广泛的适用性。结构上没有复杂的传动部件，日常维护仅需定期检查滚轮磨损情况、销轴紧固情况即可，故障率低，适合长期在车间多尘环境下使用。架体上的镂空结构一方面可以降低整体自重，减少推动时的无效负载，另一方面也可方便观察内部滚轮的运行状态，及时排查杂物卡入的隐患。
