壁挂式带盖坐便器三维结构设计

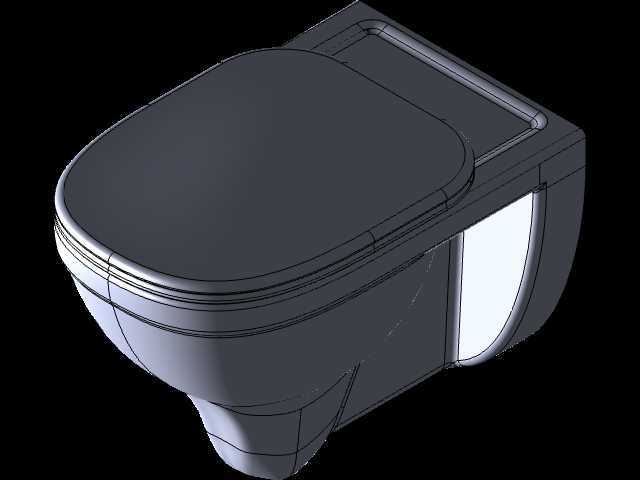

　　这款壁挂式坐便器的结构设计，核心围绕隐藏式安装的卫浴场景展开，适配当下主流的同层排水、墙排式卫生间布局，区别于传统落地式坐便器的安装逻辑，整个产品的承重结构完全依托预埋于墙体内部的隐蔽式水箱支架，无需接触地面，从根源上规避了落地马桶底部打胶发霉、地面清洁留死角的常见问题，在小户型卫浴空间、公共无障碍卫生间、高端酒店客房等场景中都有极高的适配性。从功能特性来看，产品自带一体化成型的马桶盖，盖板与坐圈的铰接结构完全贴合陶瓷本体的后部轮廓，闭合状态下盖板与陶瓷顶面的缝隙控制在1mm以内，既能够阻隔异味散溢，也能避免日常使用中杂物落入盆体，盖板的开合转轴处预留了缓降结构的安装位，可匹配常规的阻尼缓降配件，实现开合无碰撞噪音的使用效果。

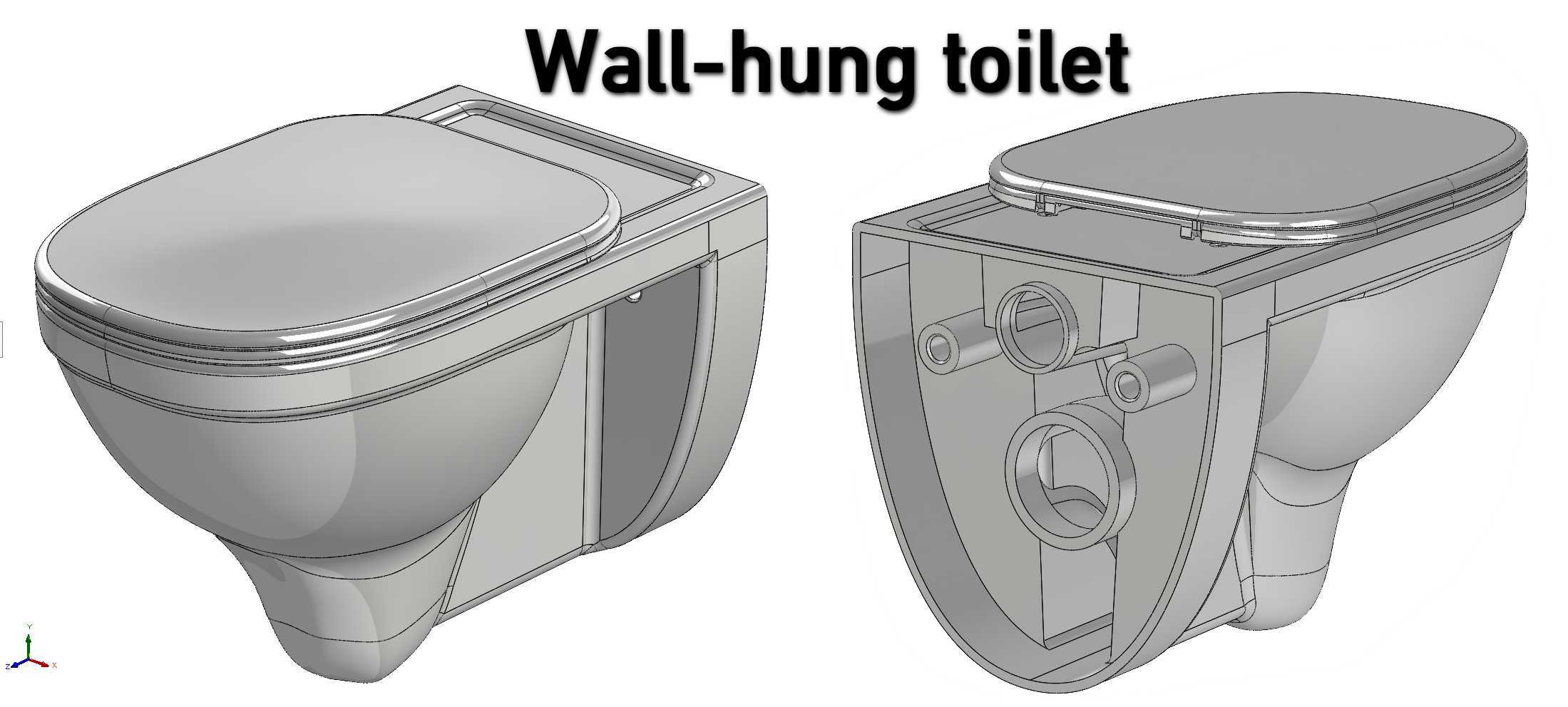

　　盆体内部的水封结构做了优化设计，水封面积覆盖盆体中部三分之二的区域，落水点位置经过反复调整，能够有效降低使用过程中的溅水概率，同时盆体的排污通道采用了大管径喷射虹吸结构，内壁施釉的顺滑度配合管道的弧度设计，能够保证排污过程无残留，减少日常清洁的频次。从设计思路层面，整个模型采用了分体式的结构表达，既包含外部完整的装配形态，也做了剖面结构的展示，能够清晰看到内部的进水通道、排污通道、安装固定孔位的布局：后部的两个横向进水孔用于连接隐蔽水箱的冲水出水端，中部的大口径排污口用于对接墙排的排污管道，周边的四个固定孔位用于和预埋支架的螺栓锁紧，所有孔位的位置公差控制在±0.5mm以内，能够匹配市面上绝大多数标准规格的隐蔽式水箱配件，无需额外定制转接件。

　　外形尺寸与安装边界的设计上，产品整体宽度控制在380mm，长度从墙面完成面到前端的距离为520mm，高度从地面完成面到坐圈顶面的标准高度为400mm，符合人体工程学的坐姿高度要求，安装时需要注意墙面完成面到排污管中心的距离必须匹配产品后部排污口的中心距，进水接口的中心高度需要和预埋水箱的出水接口高度对齐，同时产品底部与地面预留了150mm以上的悬空空间，完全满足日常清洁时拖把、扫地机器人的通行需求，不会留下清洁盲区。

　　陶瓷本体的壁厚控制在8-12mm之间，既能够保证陶瓷烧结过程中的结构强度，避免烧制变形，也能控制整体产品的重量，降低壁挂支架的承重负荷，后部的安装接触面做了平整化处理，安装时配合橡胶密封垫能够完全贴合墙面完成面，不会出现缝隙渗水、藏污的问题。整个模型的结构拆分完全遵循实际生产的装配逻辑，每个部件的连接关系、配合公差都做了还原，能够直接用于卫浴产品的结构验证、安装模拟，也可以作为家装设计环节的卫浴部件选型参考，帮助设计师提前预判安装空间、管线对接的可行性，避免现场施工时出现尺寸不匹配、管线错位的问题。
