ISO标准10mm规格3/8HT高强度输送链条

在散料输送、重载牵引、工业吊装这类对传动连接件可靠性要求极高的场景里，链条作为核心受力部件，其链环的成型精度、材质强度、接口配合公差直接决定了整套输送或牵引系统的运行寿命与安全冗余。本次涉及的这款链环，对应ISO 10mm也就是3/8HT规格的高强度链条单元，是ACCO G43级高测试链条体系里的标准组成部件，这类链条常被用于矿山井下的刮板输送、厂区内的重载物料牵引、物流仓储的悬挂输送线，以及部分起重设备的辅助吊具配套，在长期承受交变拉应力、偶尔出现冲击载荷的工况下，链环的结构设计合理性会直接影响整套设备的运维周期。

从实际使用的角度看，这类链环在设计时首先要解决的是受力均匀性问题，不同于普通民用链条的圆弧过渡结构，这款链环在直段与弯弧的衔接位置做了等截面过渡处理，避免了应力集中点在长期受拉时出现微裂纹扩展。链环的接口位置采用了过盈配合加环焊的结构，焊后位置做了同径打磨处理，保证整个链环在穿过链轮、导轮的时候不会出现卡滞，也不会因为接口位置的凸起造成相邻链环的异常磨损。很多现场运维的师傅都有经验，链条失效往往不是因为整体拉断，而是接口位置磨损量超标后出现的受力截面骤减，或是过渡位置的应力集中引发的疲劳断裂，这款链环在设计时特意将弯弧段的曲率半径做了优化，既保证链环之间的转动灵活性，又控制了链环铰接时的接触压强，减少铰接位置的磨粒磨损。

在尺寸边界上，这款链环的公称直径为10mm，对应英制3/8英寸规格，链环的内长、内宽尺寸严格匹配ISO 606标准里对应的链轮齿槽参数，安装时不需要额外修配，直接可以和同规格的标准链轮、连接环、张紧装置配套使用。很多做输送线改造的工程师在选型时容易忽略链环的外宽尺寸，导致链条穿过导轨护板时出现剐蹭，这款链环的外宽控制在标准公差范围内，直段部分的圆柱度公差控制在0.1mm以内，在导轨内滑动时不会出现偏磨，也不会因为链环变形导致整条链条的节距出现累积误差，进而引发跳齿、脱链的故障。

从结构设计的思路来看，这款链环没有做多余的异形结构，整体为闭环的长圆形结构，直段部分为等直径圆柱段，弯弧部分为平滑的圆弧过渡，这种结构一方面是为了适配标准链轮的啮合轮廓，保证啮合时接触应力均匀分布在齿面和链环外圆上，另一方面也是为了降低锻造和热处理时的工艺难度，保证每个链环的热处理硬度均匀，不会出现局部硬度过高脆断、或是硬度过低快速磨损的问题。G43级的链条对应的是高强度测试等级，其破断载荷、延伸率都有明确的行业要求，链环在成型后会经过调质处理，表面硬度控制在合理区间，既保证表面的耐磨性能，又保证芯部的韧性，能够承受一定的冲击载荷而不会发生脆性断裂。

在实际安装配套时，这类链环组成的整链需要注意张紧行程的预留，因为链环铰接位置在初期运行时会有一个跑合磨损的过程，张紧力过大会加剧铰接位置的磨损，张紧力过小则会在启动时出现冲击，影响链轮和链条的啮合精度。另外在有腐蚀环境的使用场景下，这类标准链环也可以根据需求做表面镀锌或是达克罗处理，但核心的尺寸参数和配合公差不会发生变化，依然可以和标准的传动配件通用。很多设备厂家在做非标输送设备设计时，会优先选用这类标准规格的链环，一方面是供应链成熟，替换配件容易采购，另一方面是标准件的受力参数经过了长期的行业验证，不需要额外做大量的可靠性测试，能够缩短设备的研发周期，也降低后期的运维成本。

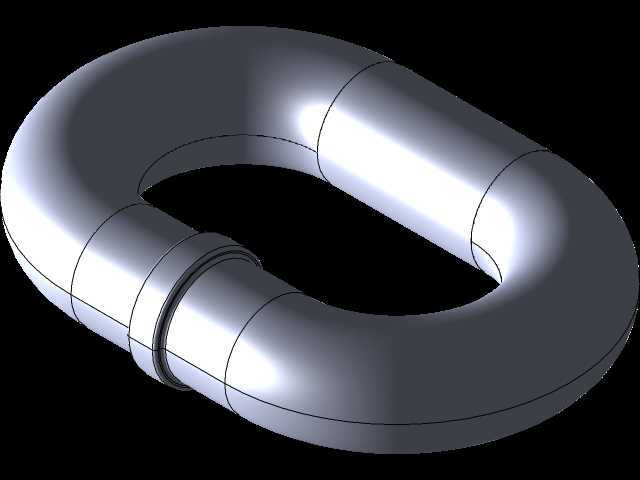

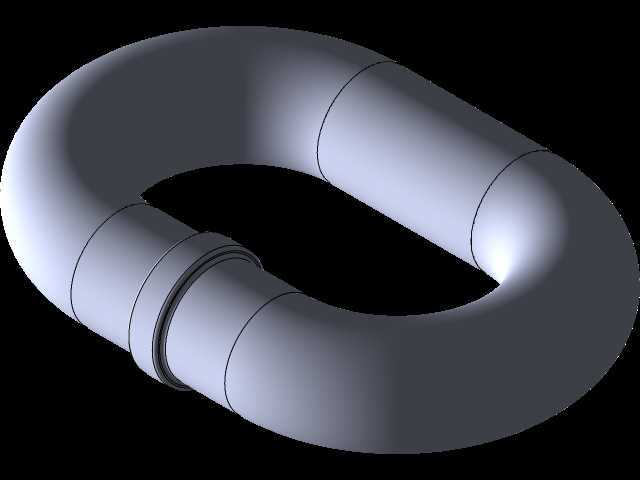

不同于精密传动用的滚子链，这类高强度焊接链环更多用在低速重载的场景，对链环之间的转动灵活性要求没有那么高，但对单环的破断强度、疲劳寿命要求极高，所以在建模时，链环的过渡圆角、焊口位置的尺寸还原就显得尤为重要，如果建模时忽略了过渡位置的等截面设计，做出来的模型在做有限元受力分析时就会出现应力值偏差，无法准确模拟实际工况下的受力情况，也没法给后续的选型计算提供准确的参考。这款链环的三维结构完整还原了实际产品的轮廓细节，包括焊口位置的细微凸起、直段和弯弧的过渡曲率，能够直接用于输送设备的整体装配干涉检查、链轮啮合模拟，也可以用于设备的运维培训演示，帮助现场维护人员快速理解链条的配合结构，减少安装时的错装问题。
