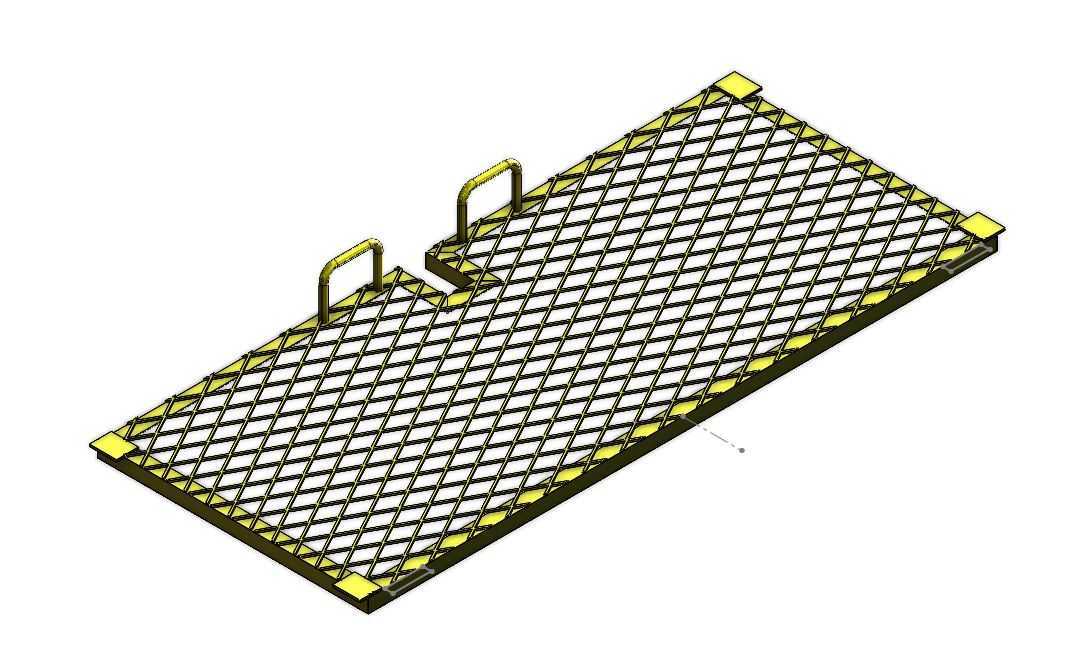

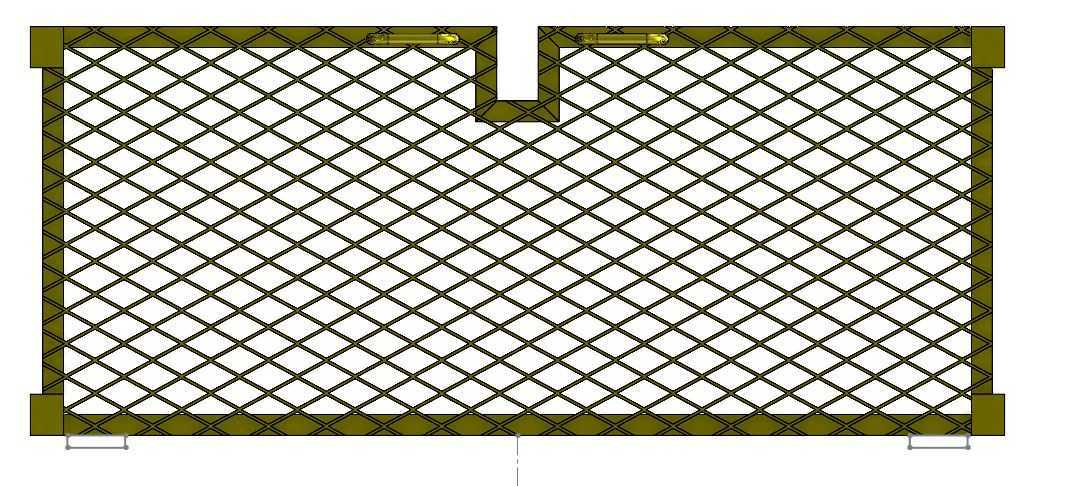

带角框扩展网格的通道舱口结构

　　这类带角框与扩展网格的通道舱口，多应用在工业厂区操作平台、设备检修走道、高空管廊通行段以及仓储作业平台的预留开口位置，核心作用是在预留检修通道开口的前提下，兼顾日常通行承载与防坠落防护需求，避免开口区域出现人员踩空、小件工具掉落的安全隐患。从结构设计逻辑来看，外围采用等边角钢拼焊形成整体承载框架，角钢的肢边既作为网格面板的安装承托边，也作为舱口与周边平台结构的连接定位边，安装时可直接将角框搭焊在平台预留开口的支撑钢梁上，无需额外制作复杂的连接转接件，适配多数型钢搭建的工业平台安装边界。

　　中间的扩展网格面板采用菱形拉伸网结构，相比传统焊接钢筋网，同等自重下的通透率更高，不会在表面积攒油污、积水与生产碎屑，网格的菱形棱边自带防滑属性，即便作业人员鞋底沾有切削液、粉尘，行走时也能提供足够的摩擦力，减少滑倒风险。舱口上设置的两个U型提手，采用圆钢弯折后焊接在网格面板的加强筋位置，提手高度控制在80mm左右，刚好满足作业人员徒手抓握开启的操作空间，日常关闭状态下提手不会高出周边平台平面过多，避免绊倒通行人员，需要开启舱口进入下方检修区域时，两名作业人员可分别抓握两侧提手，将整块舱口盖板抬移至旁侧，相比铰接式舱门，这种整体可移式的结构没有转动副的锈蚀卡滞隐患，在多粉尘、高湿度的工业环境下长期使用也不会出现开启困难的问题。角框的四个边角位置设置了黄色的限位挡块，挡块采用耐磨尼龙材质制作，安装时突出角框底面5mm，当舱口盖板放置到预留开口位置时，挡块会卡入开口内侧的定位缺口，避免作业人员行走时盖板出现横向滑移，同时黄色的标识色也能在安装时快速对位，减少现场安装的调整时间。从承载性能设计来看，网格面板下方每隔300mm设置一道扁钢加强筋，加强筋与角框满焊连接，整体可满足单侧均布载荷5kN/㎡的通行要求，完全覆盖日常作业人员单人携带工具通行、小件检修物料临时堆放的载荷需求，不会出现网格变形、框架弯折的问题。

　　扩展网格的网孔尺寸控制在40mm×80mm的菱形规格，这个尺寸既可以保证直径大于30mm的工具、零件不会从网孔掉落至下方区域，也能保证平台下方的照明光线可以穿透网格，方便检修人员观察下方区域的设备状态，无需额外在舱口位置设置临时照明。在实际选型应用中，这类舱口的外形尺寸可根据现场预留开口的实际大小调整角框的下料尺寸，角框采用的角钢规格多为L40×4或者L50×5的等边角钢，根据开口跨度大小选择，跨度超过1200mm的开口会在角框中间增加一道横向的角钢加强梁，避免长跨度下框架出现下挠变形。

　　安装边界上，要求平台预留开口的周边支撑钢梁宽度不小于50mm，保证角框的搭边长度不小于30mm，搭焊位置每隔200mm进行一段段焊，焊后打磨焊渣并涂刷与平台一致的防护漆，避免焊接位置出现锈蚀。相比传统的花纹钢板盖板，这种扩展网格结构的舱口自重仅为同尺寸花纹钢板盖板的60%左右，单人即可完成移位操作，同时通透的网面不会阻挡平台上下的通风与视线，在多层平台的厂房中使用时，不会因为盖板遮挡影响下层区域的通风散热效果。在设计建模过程中，需要重点关注角框的拼焊公差，保证框架的对角线误差不超过2mm，避免安装时出现卡滞，网格面板与角框的连接采用分段点焊的方式，每段焊缝长度15mm，间距100mm，既保证连接强度，也避免满焊导致的网格面板热变形。提手的焊接位置需要避开网格的菱形孔位，保证提手的焊接底座完全贴合在扁钢加强筋上，避免提手受拉时出现网格撕裂的问题。边角的尼龙限位挡块采用沉头螺栓固定在角框上，挡块磨损后可单独更换，无需整体切割更换框架，降低后期维护成本。
