3x3米户外锚定式活动遮阳篷结构

这款3x3规格的锚定式活动篷，核心适配户外临时场景的遮蔽需求，常见于商业外展临时点位、社区便民服务点、户外小型赛事检录区、工地临时值守点这类需要快速搭建遮蔽空间的场景，区别于固定遮阳设施，它的核心优势是可快速拆装、重复周转使用，不需要做永久性地面基础施工。

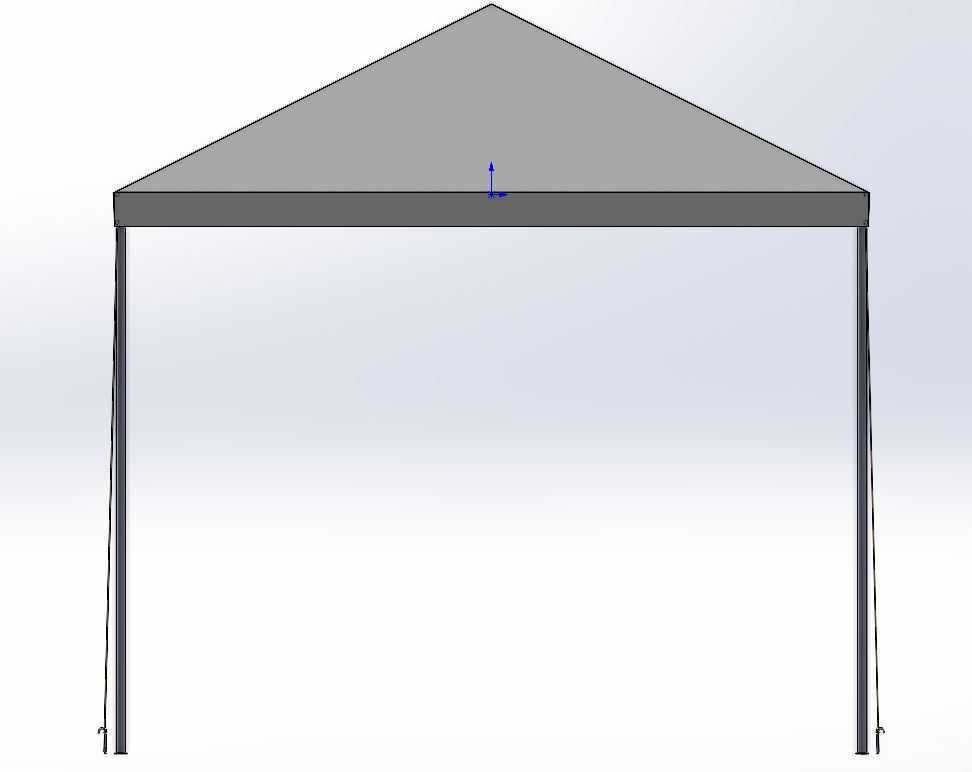

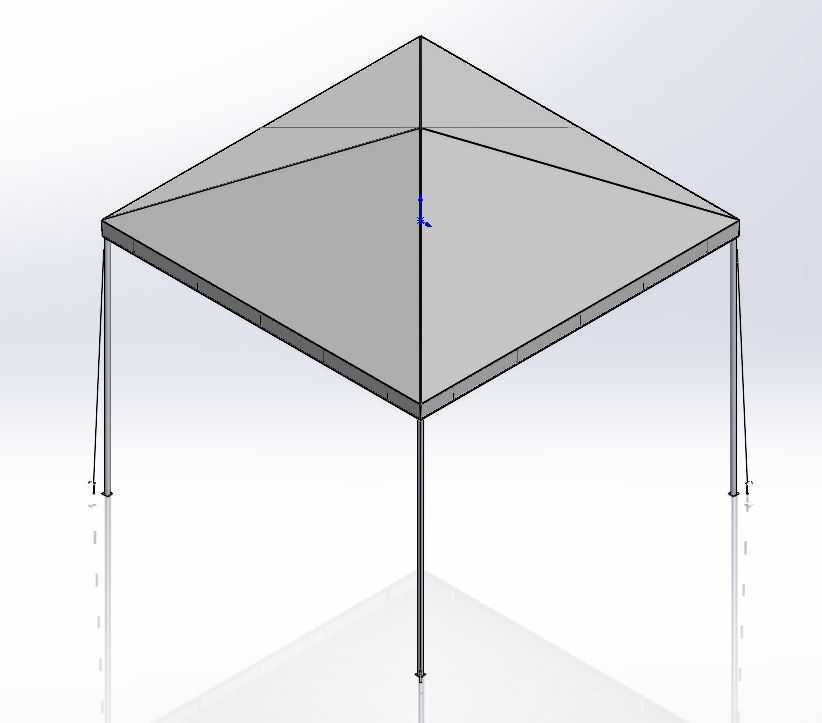

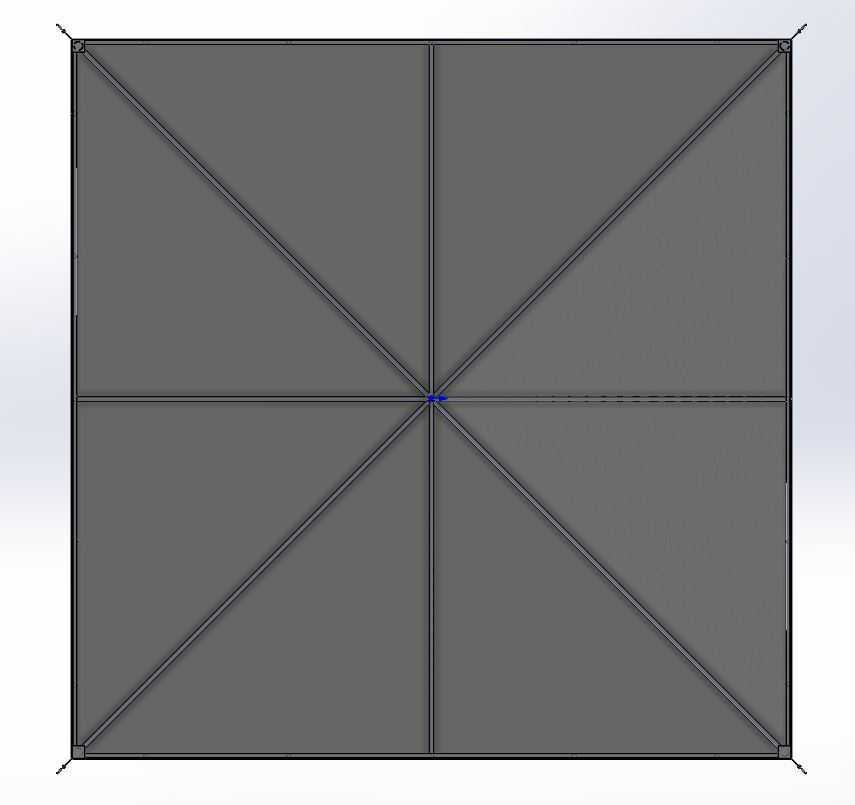

从结构设计逻辑来看，整体采用四柱支撑的金字塔形顶篷框架，顶篷坡面做了对称四坡设计，这种构型一方面能让雨水顺着四个坡面自然导流，不会在篷面积水造成框架过载，另一方面对称结构在组装时不需要区分方位，能有效降低现场搭建的出错概率。四根竖向支撑柱采用等截面直杆设计，柱脚位置预留了锚定结构安装位，可根据使用场地的地面条件选择配重块压载、地钉锚入或者膨胀螺栓固定三种固定方式，适配硬化铺装地面、软质泥土地面等不同场地的安装要求，避免户外使用时遇大风出现侧翻移位的问题。

尺寸边界上，篷体水平投影的净尺寸为3米×3米，支撑柱的中心距严格控制在2.9米，预留了100mm的柱体安装调节余量，柱脚向外延伸的锚定结构最大占用边界不超过3.2米×3.2米，在场地规划时只需要预留3.5米见方的平整区域即可完成安装，不会过多占用场地空间。顶篷的檐口高度统一为2米，顶点高度为2.6米，这个高度设置既保证了篷下人员站立活动不会碰头，也不会因为篷体过高导致风阻过大影响结构稳定性。

框架连接节点全部采用快装式插接结构，顶篷的斜向支撑杆与中心顶座、柱顶连接座之间都做了定位销结构，组装时只需要将杆件对准接口插入，再用配套的弹簧卡扣锁定即可完成连接，不需要额外携带扳手等安装工具，两名作业人员配合的情况下，15分钟内即可完成整篷的搭建，拆卸后所有杆件可收拢打包，单包长度不超过1.5米，可放入普通家用轿车后备箱转运，适配多场地周转使用的需求。

篷面采用张紧式固定设计，每侧篷边都均匀设置了8个绑带固定位，安装篷布时将绑带与框架侧梁上的挂点逐一绑定拉紧，就能让篷面保持足够的张紧度，避免大风天气下篷面出现大幅扇动产生异响或者磨损。顶篷中心位置做了加强筋设计，对应中心顶座的受力点做了双层布料补强，避免长期使用后中心位置出现布料撕裂的问题。支撑柱上预留了可选装的侧帘挂槽，如果遇到雨天或者需要临时围挡的场景，可以直接在挂槽上插入配套的侧帘，快速形成半封闭的临时空间，不需要额外加装固定结构。

从结构受力角度考虑，整体框架的杆件壁厚经过受力校核，在常规户外使用场景下，可承受6级风的正面荷载，当锚定结构按照规范安装到位时，短时可抵御8级阵风的冲击，不会出现框架变形或者垮塌的问题。柱脚位置做了防滑脚垫设计，在硬化地面使用时，即使不做锚定，脚垫的橡胶材质也能增大与地面的摩擦力，避免日常使用时篷体出现移位。这款篷体的结构设计没有多余的复杂构件，所有杆件都具备互换性，单根杆件出现损坏时可以直接替换同规格杆件，不需要整体报废，能有效降低长期周转使用的维护成本。
