等节距圆柱螺旋压缩弹簧三维结构

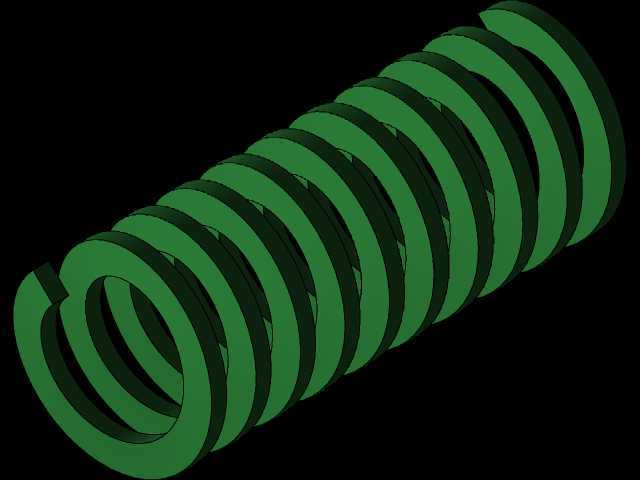

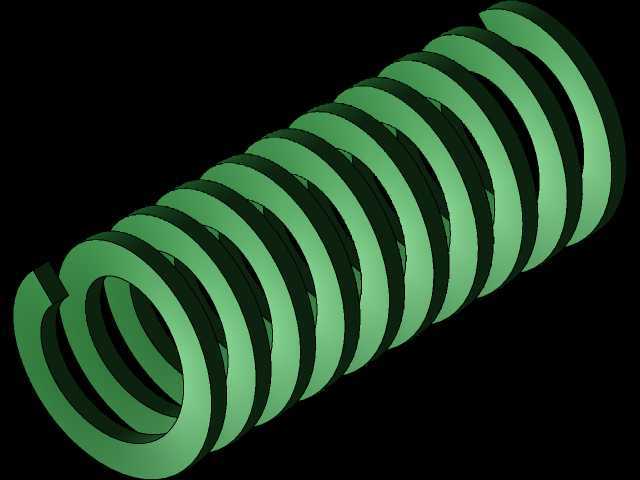

　　这款圆柱螺旋压缩弹簧是机械传动、缓冲限位场景中极为常用的弹性储能元件，日常在冲压模具的卸料结构、自动化设备的缓冲限位工位、阀门的启闭复位结构、交通工具的悬架缓冲组件中都能见到这类零件的身影，其核心作用是在承受轴向压力时储存弹性势能，在外力撤除后快速推动配套构件复位，或是在动态载荷下吸收冲击能量，降低刚性碰撞对设备整体结构的损伤。从结构设计逻辑来看，该弹簧采用等节距圆柱螺旋构型，这种构型的优势在于受力时各圈的变形量均匀，刚度曲线线性度好，设计阶段可以通过经典材料力学公式快速计算出指定载荷下的变形量，不需要额外做复杂的非线性力学修正，非常适合对载荷-变形线性度有要求的常规工况。弹簧的两端采用并圈磨平的端部结构，这部分并紧的支承圈不参与弹性变形，主要作用是保证弹簧安装后端面与安装基面的贴合度，避免弹簧受压时出现侧向倾斜、窜动的问题，磨平处理后的端面粗糙度控制在合理区间，能有效降低安装接触面的压应力集中，防止长期循环载荷下端部出现异常磨损。从尺寸边界来看，该弹簧的中径为20mm，自由长度为51mm，选型时需要重点核对安装空间的径向预留间隙，通常弹簧外径与安装孔的单边间隙要控制在弹簧中径的1%-2.5%区间，间隙过小会导致弹簧受压膨胀时与孔壁发生摩擦，额外增加摩擦阻力影响弹力输出精度，间隙过大则容易导致弹簧受压失稳出现侧弯。

　　轴向安装尺寸方面，需要提前计算弹簧的工作行程与并紧高度，确保最大工作载荷下弹簧不会被压至并紧状态，长期工作在并紧状态会导致弹簧材料出现塑性变形，弹力快速衰减，常规设计中会预留10%-15%的极限压缩余量，避免过载冲击造成永久失效。建模过程中需要严格控制螺旋线的升角与簧丝直径的匹配关系，常规压缩弹簧的螺旋升角通常控制在5°-9°区间，升角过大会导致弹簧轴向刚度下降，同时受压时容易出现扭转附加应力，升角过小则会导致同长度下的有效圈数不足，刚度超出设计需求。簧丝的截面为标准圆形，这种截面的簧丝在绕制过程中应力分布均匀，原材料采购成本低，绕制工艺成熟，适合大批量生产应用。

　　在实际装配场景中，这类弹簧通常需要配套导杆或者安装在导向孔内使用，尤其是长径比超过4的压缩弹簧，无导向结构的情况下受压失稳的概率会大幅提升，导杆与弹簧内径的单边间隙同样需要控制在合理范围，间隙过小会导致簧丝内壁与导杆摩擦刮蹭，长期使用会造成簧丝表面磨损，有效截面减小引发断裂风险。从材料适配角度，这类常规尺寸的压缩弹簧如果用于普通常温工况，通常选用碳素弹簧钢丝即可满足强度需求，经过淬火回火处理后硬度能达到HRC42-48，具备足够的弹性极限与疲劳强度；如果用于腐蚀环境或者高温工况，则需要更换为不锈钢弹簧钢丝或者合金弹簧钢丝，对应调整建模阶段的材料属性参数，方便后续做有限元仿真分析时获取准确的应力、变形结果。

　　建模时需要注意有效圈数与支承圈数的区分，支承圈部分的节距与有效圈的节距不同，端部并紧位置的簧丝是逐渐贴合的，不能直接用等节距螺旋线扫掠后简单切割端面，否则会出现端部结构与实际加工不符的问题，影响后续装配干涉检查的准确性。在做装配仿真时，需要给弹簧添加合理的接触约束，模拟弹簧受压时各圈之间的接触碰撞，避免出现大变形下圈体互相穿透的仿真错误，对于需要做运动仿真的设备，这类弹簧的刚度参数设置要匹配实际设计值，才能准确模拟出设备运行过程中弹簧的动态响应，比如在冲压模具的卸料板结构中，弹簧的刚度直接决定了卸料力的大小，刚度过小会导致卸料板无法顺利将料带从凸模上脱下，刚度过大则会增加模具合模时的冲击载荷，降低模具整体使用寿命。
