带菱形滚花50毫米直径黄铜调节旋钮

在各类通讯设备、测试仪器、小型机电装置的手动调节环节，这类带菱形滚花的黄铜旋钮是非常常见的操作执行部件，日常调试过程中，操作人员不需要借助额外工具，直接用手指捏持旋钮表面就能完成扭矩传递，实现对应电位器、调节阀、微调机构的参数调整。从实际使用场景来看，这类旋钮常被用在通讯终端设备的频率微调、信号增益调节，或是小型实验装置的流量、压力微调工位，相比光滑表面的旋钮，菱形滚花的设计完全规避了手指与旋钮接触面打滑的问题，哪怕操作人员手上带有少量薄汗或是轻微油污，也能稳定传递操作扭矩，不会出现调节时跟手性差、拧不动的情况。

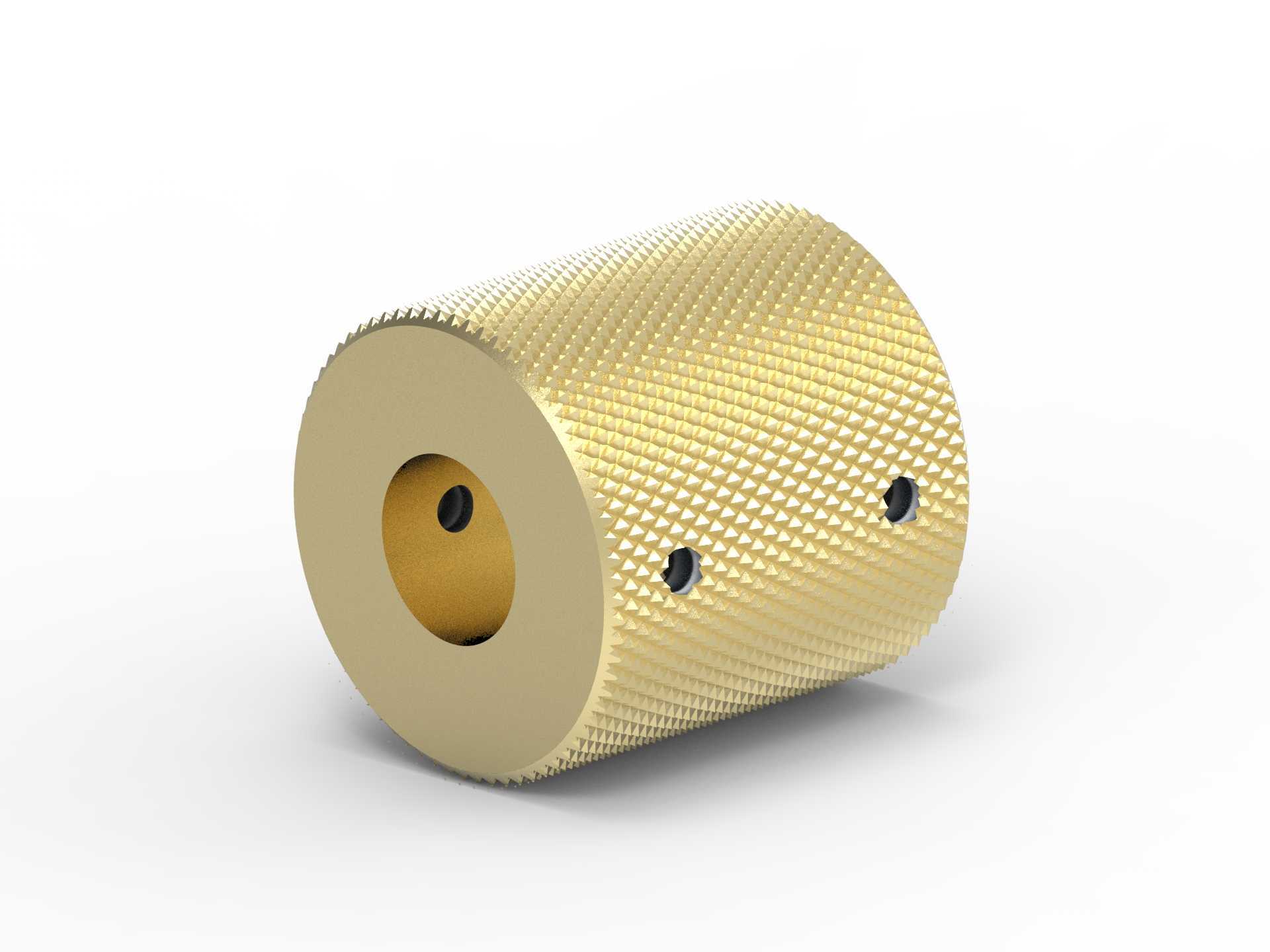

这款旋钮的主体外形为圆柱结构，标称直径为50毫米，这个尺寸是经过实际操作验证的合理取值：直径过小的话，手指捏持时的力臂太短，需要施加更大的捏合力才能带动内部调节轴转动，长时间操作很容易造成指尖疲劳；直径过大则会占用过多的面板安装空间，不利于设备面板的紧凑布局，50毫米的直径刚好适配成年人拇指与食指的捏持跨度，单指操作或是双指捏持旋转都能获得舒适的操作手感。旋钮外圆柱面加工的菱形滚花，网纹的凸起高度、纹路间距都经过适配设计，既不会因为纹路过于尖锐硌伤手指，也不会因为纹路太平导致摩擦力不足，滚花的加工精度直接影响操作触感，建模时需要严格控制滚花的齿形角度与节距，确保加工后纹路均匀一致，没有断纹、乱纹的缺陷。

从结构设计来看，旋钮中心设置有贯穿的轴孔，用来和待调节的设备轴体配合，轴孔的尺寸公差需要严格控制，既要保证装配时能顺利套入对应轴径，又要避免间隙过大导致调节时出现空程、晃动的问题。在旋钮的端面上，均匀分布有三个径向的紧定螺钉孔，装配完成后可以通过拧入紧定螺钉，将旋钮和内部调节轴牢牢锁死，防止设备长期使用过程中旋钮出现轴向窜动或是周向打滑，相比过盈配合的装配方式，这种紧定螺钉锁紧的结构更便于后期维护拆卸，如果需要更换内部电位器或是调节轴，只需要拧松紧定螺钉就能取下旋钮，不会对配合面造成损伤。

材质选用黄铜作为加工基材，一方面是黄铜本身具备良好的切削加工性能，无论是车削外圆、钻孔还是滚花加工，都能获得很高的表面光洁度，加工过程中刀具磨损小，适合批量生产；另一方面黄铜的质感温润，长期使用后表面会形成自然的氧化包浆，不会像塑料旋钮那样容易出现老化开裂、表面发黏的问题，也不会像钢制旋钮那样容易生锈污染设备面板。从安装边界来看，这款旋钮为外露式安装结构，装配时只需要在设备面板上开出对应直径的轴过孔，将旋钮套入调节轴后锁紧紧定螺钉即可，不需要额外的固定压盖或是装饰帽，旋钮自身的厚度刚好覆盖轴端的伸出长度，安装完成后端面和面板之间预留有微小间隙，旋转时不会和面板发生摩擦剐蹭。

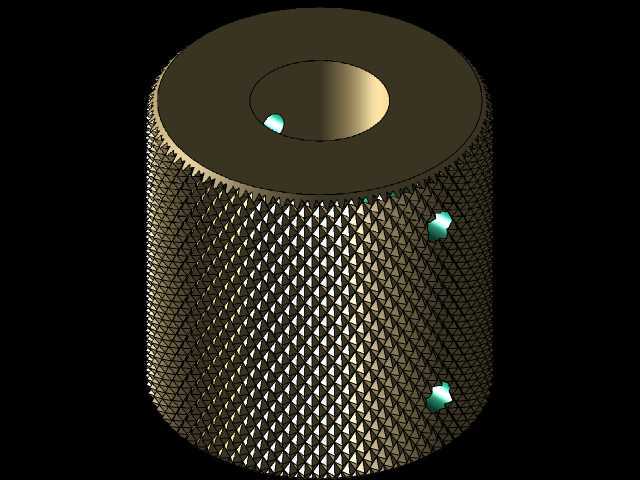

在建模过程中，需要重点关注滚花特征的处理，很多新手建模时会直接在圆柱面阵列大量的小凸台来模拟滚花，这样不仅会导致模型文件体积过大，后续导入工程图生成加工图纸时也会出现特征识别错误，正确的建模思路是先完成旋钮基体、轴孔、紧定螺钉孔的基础特征搭建，再通过纹理映射或是简化的滚花纹理特征来表现外观，既保证视觉上的真实感，又能控制模型的轻量化水平，方便后续装配调用。另外紧定螺钉孔的位置需要做均匀分布设计，三个孔的轴线处于同一垂直于旋钮轴线的平面上，锁紧时三个螺钉的顶紧力均匀作用在轴体上，不会出现轴体偏心、旋钮转动卡滞的问题。

从实际使用的可靠性角度来看，这类黄铜滚花旋钮的使用寿命远高于塑料旋钮，在频繁调节的工位上，塑料旋钮往往使用一两年就会出现滚花磨损、开裂打滑的问题，而黄铜旋钮只要没有受到外力撞击，正常使用十余年都能保持稳定的操作手感，维护成本极低。在通讯类设备的面板设计中，这类旋钮的金属质感也能提升设备的整体精致度，和金属面板、金属接插件的视觉风格保持统一，不会出现塑料配件带来的廉价感。
