电力变压器配套安装固定连接座结构

项目分类:变压器 发布时间:2024-08-09 ID:762516
  • 电力变压器配套安装固定连接座结构
  • 电力变压器配套安装固定连接座结构

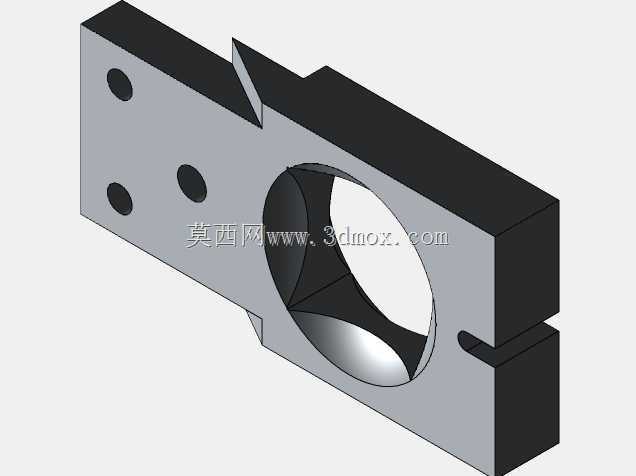

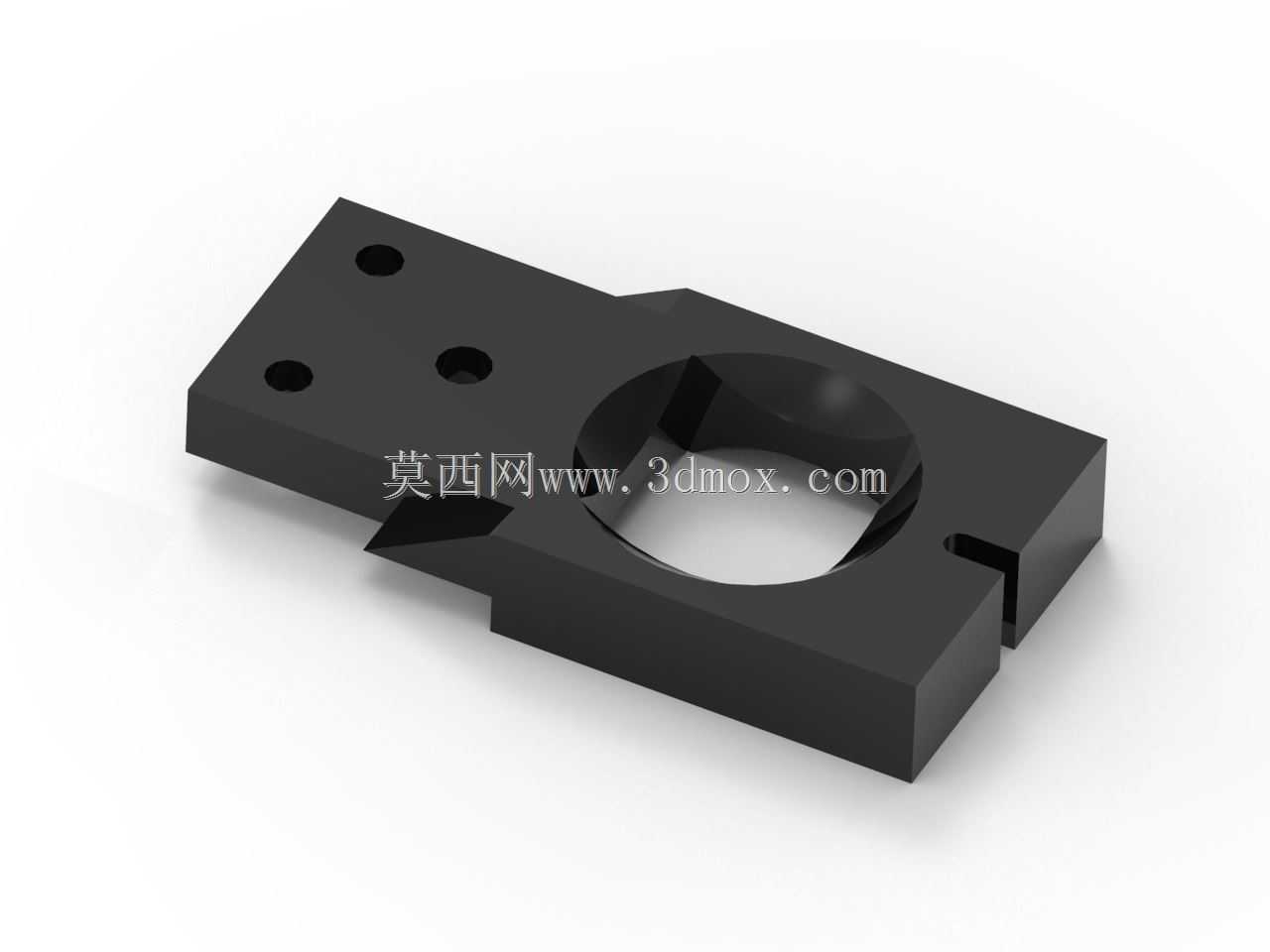

  在电力输配系统的变压器装配环节,这类块状安装连接座是承担部件定位、载荷传递的核心结构件,日常多应用于油浸式或干式变压器的内部组件固定、外部附件与本体的连接工位,替代传统焊接式支座实现部件的可拆卸装配,方便后期运维过程中的部件更换与位置调整,避免焊接应力带来的结构变形问题。从结构设计逻辑来看,该零件整体采用矩形块体作为基础承载主体,块体一侧延伸出带三个通孔的安装翼板,三个安装孔呈三角形排布,相比单排双孔的固定形式,三角形布孔能够有效抵消设备运行过程中产生的周向扭转力,避免长期振动下连接螺栓出现松脱移位的问题。块体中心开设的大直径通孔并非单一的穿线通道,孔壁预留的阶梯定位面可以适配对应规格的绝缘套管或者导电杆的安装定位,

  孔侧开设的窄槽是为了给配套的锁紧卡簧预留安装空间,装配时卡簧嵌入槽内即可限制套管的轴向窜动,不需要额外设计端盖压紧结构,能够有效压缩整体装配空间。零件本体一侧设计的斜向切口结构,是为了适配变压器本体上的倾斜安装基面,现场装配时不需要额外加工调整垫片,直接将切口面与本体基面贴合即可保证安装垂直度,减少现场装配的配作工作量。从安装边界尺寸来看,带孔翼板的总长度控制在适配常规变压器夹件的安装间距范围内,三个安装孔的孔径匹配通用的M8紧固螺栓规格,中心大孔的直径适配常用的10kV等级变压器低压侧套管尺寸,零件整体厚度经过载荷校核,能够承受套管及外接母线的总重量不产生弯曲变形,块体底部的平面度公差控制在0.1mm以内,

  保证安装后与贴合面的接触面积超过85%,避免局部应力集中导致的零件开裂。设计过程中特意将所有棱边做了R1的倒角处理,一方面是消除机加工产生的锐边毛刺,避免装配过程中划伤操作人员或者破坏绝缘件的表层,另一方面倒角结构能够引导螺栓顺利穿入安装孔,降低装配对位的难度。零件的材质选用常规的Q235结构钢,表面做发黑处理,既能够满足变压器内部的防腐蚀要求,也不会因为镀层问题影响导电接触面的接触性能,相比不锈钢材质能够有效控制零件的加工成本,同时满足结构强度要求。在实际选型应用中,这类连接座不需要额外定制加工,可以直接适配同规格的标准变压器套管组件,减少设计人员的重复建模工作量,装配时只需要按照孔位对位拧紧螺栓即可,不需要复杂的调整工序,

  能够有效提升变压器整体的装配效率。结构上没有设计多余的减重槽,是因为该安装位置本身空间充裕,实心块体的结构抗振性能更好,能够承受变压器运行时产生的持续低频振动,长期使用不会出现疲劳断裂的问题。中心孔与安装翼板的位置度公差控制在0.2mm以内,保证套管安装后与相邻部件的安全间隙满足电气绝缘距离要求,避免出现放电击穿的风险。
