波纹橡胶伸缩连接软管结构设计

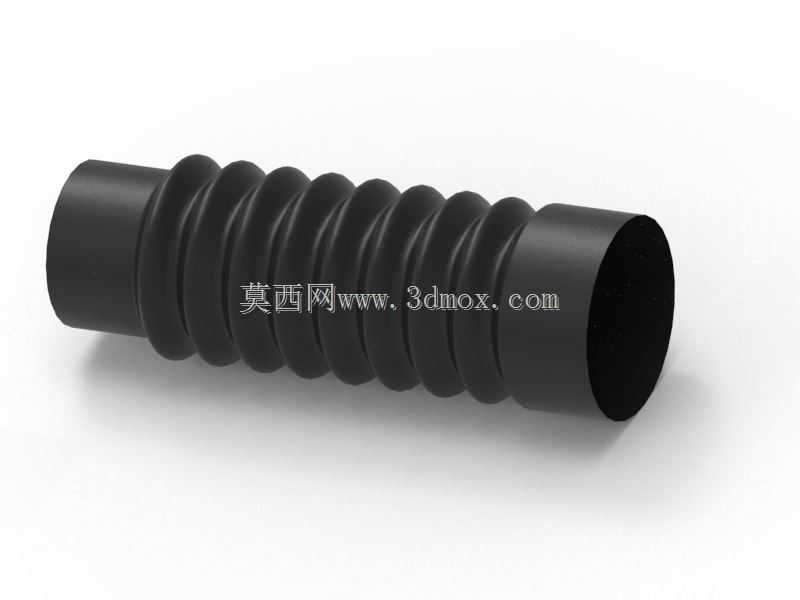

这款波纹伸缩软管主要应用在各类工业管路系统的柔性连接场景中，常见于汽车进气系统、通风除尘管路、给排水柔性接驳、设备气动回路等需要补偿管路位移、缓冲振动的安装位置。在实际设备运行过程中，硬质管路之间会因为设备运转产生的振动、安装位置公差、温度变化带来的热胀冷缩出现相对位移，如果采用刚性连接很容易出现管路应力集中开裂、密封失效泄漏、连接部位松脱等故障，这款波纹软管就是为了解决这类管路连接痛点设计的。从功能特性来看，软管两端为等径光滑圆柱接口，可直接套接在对应外径的硬质管路端头，配合卡箍即可完成密封固定，安装操作便捷，不需要额外定制转接接头。中间段采用连续环形波纹结构设计，这种结构让管体同时具备轴向伸缩、径向小角度偏转、横向错位补偿的能力，轴向可在一定范围内自由拉伸压缩，能够吸收两端管路最大数毫米的轴向位移，同时可以适配两端管路存在的小角度安装偏差，不需要强行掰动硬质管路对齐接口，大幅降低现场安装的对齐难度。波纹结构同时还具备优秀的隔振效果，能够阻断一端设备运转产生的振动沿着管路传递到另一端，减少管路系统的共振噪音，延长整条管路的密封件和连接部件的使用寿命。从设计思路来看，整体采用等径直筒加中间波纹的对称结构，两端接口的外径公差控制在小间隙配合范围，保证套接后不会出现过大的装配间隙，避免泄漏风险。波纹的波峰和波谷采用圆弧过渡设计，没有尖锐棱角，既可以避免橡胶材质在反复伸缩弯折过程中出现应力集中开裂，也能减少管内流体通过时的阻力，不会在波纹位置形成明显的流阻或积液死角。管体整体壁厚均匀，两端接口部位壁厚略大于波纹段，保证接口位置的结构强度，在卡箍锁紧时不会出现管壁变形导致的密封失效，波纹段壁厚在保证结构强度的前提下做了适度减薄，提升管体的柔性，让伸缩和偏转需要的外力更小，适配性更强。安装边界方面，两端接口长度预留了足够的套接深度，保证卡箍锁紧后有足够的连接摩擦力，不会在管路压力波动时出现软管脱开的问题。管体收缩到最短长度时可以适配间距较小的管路接口，拉伸到最长长度时可以覆盖更大的管路间距，单款产品可以适配一定范围内的不同安装间距，减少不同规格备件的储备数量。管体内部为光滑贯通结构，没有缩径或凸起结构，流体通过时的压力损失极小，既可以用于气体输送，也可以用于低粘度液体的输送，适用场景覆盖大部分工业低压管路的柔性连接需求。
